Aplicator de etichete tubular AXON 2 realizează o distribuție rapidă și fiabilă a probelor în laboratoarele care utilizează tuburi/fiole/eprubete orizontale.
Procesul de atribuire a etichetelor pentru mostre este un aspect crucial al muncii de laborator care necesită precizie și organizare maxime. Etichetarea asigură că mostrele sunt ușor identificabile și pot fi urmărite până la sursele lor respective. De asemenea, permite urmărirea și procesarea eficientă a mostrelor în timpul transportului și arhivării. În acest sens, utilizarea etichetelor autoadezive a devenit o abordare populară în multe laboratoare datorită convenienței și ușurinței de utilizare.
Aceste etichete sunt concepute pentru a fi aplicate individual pe tuburi sau flacoane, oferind o modalitate sigură și fiabilă de identificare a probelor. Unul dintre avantajele cheie ale etichetelor autoadezive este capacitatea lor de a fi adaptate la diferite tipuri de codificare, inclusiv codificare 1D și 2D. Acest lucru înseamnă că etichetele pot fi personalizate pentru a se potrivi nevoilor specifice ale unui laborator și tipului de probe manipulate.
-
10.442,25 lei – 11.604,88 lei TVA InclusPrețuri EURO (fără TVA)Sisteme de imprimare și aplicare CAB AXON 2 Alocarea rapidă și fiabilă a probelor în laboratoare cu poziție orizontală a tubului/fiola. Etichetarea unică permite alocarea rapidă și fiabilă a mostrelor în laboratoare.
Prezentare generală a aplicatorului de etichete tubular CAB AXON 2
AXON 2 a fost conceput pentru imprimantele de etichete SQUIX 4 de transfer termic şi termic direct. Rezoluţiile de tipărire de 300 dpi sau 600 dpi favorizează imagini de tipărire cu margini ascuțite și contrast înalt. Cele mai mici coduri și fonturi pot fi verificate fiabil. Un ciclu de etichetare durează mai puțin de două secunde. Tuburile și flacoanele, cu sau fără capac, pot fi introduse manual sau automate printr-un sistem de manipulare.
Simbolurile de pe panoul de control ajută la operarea intuitivă a imprimantei. Înlocuirea unui role de etichete sau a benzii nu este o problemă mare. În cazurile de curățare sau uzură, rolele de imprimare și rolele de transport sunt ușor de îndepărtat cu ajutorul unei unelte atașate. RS232, USB, Ethernet, WLAN și Bluetooth asigură transferul de date. AXON se integrează cu Sistemele de Management al Informațiilor de Laborator (LIMS).
Dacă nu este conectat un PC, datele variabile pot fi introduse printr-un panou de control, cu ajutorul unui tastatură sau a unui scanner. Tensiunea de intrare poate fi de la 110 VAC la 240 VAC la 50/60 Hz, iar variantele la 24 VDC până la 60 VDC sunt disponibile.
Exemple de aplicații
Video CAB HERMES C
Firmware
- cabFirmwareUpdater
Windows 32 & 64 bit (starting from Vista) - Firmware X4
Firmware SQUIX | EOS2 | EOS5 | MACH 4S | XD Q | HERMES Q | PX Q | AXON - Release Notes Firmware X4
Periferice Firmware
Drivere
- cab Linux Armv7 – 32 Bit Driver
CUPS Linux Armv7 32bit Driver RPi 2/3/4 (min. CUPS 1.2) - cab Linux Armv8(aarch64) – 64 Bit Driver
CUPS Linux Armv8 64 Bit Driver RPi 3/4 (min. CUPS 1.2) - cab Linux x86 – 32 Bit Driver
CUPS Linux Intel 32bit Driver (min. CUPS 1.2) - cab Linux x86 – 64 Bit Driver
CUPS Linux Intel/AMD 64bit Driver (min. CUPS 1.2) - cab MAC OS Driver
Apple® Mac OS 10.15 – 13.0 - cab MAC OS X Driver
Apple® Mac OS X 10.6 – 10.14 - cab Windows Driver NEW
Windows 10, Windows 11, Windows Server 2016, Windows Server 2019, Windows Server 2022 – 64Bit - cab Windows Driver ARCHIV
Vista, Windows 7, Windows 8, Windows 8.1, Windows 10, Windows Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019 – 32/64 Bit CERTIFIED
Software
- cablabel S3 Demo (Free)
Windows Vista, 7, 8, 10, Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019 ZIP – 51.42 MB 1.4.0.517/02/2023 - cablabel S3 Lite (Free)
Windows Vista, 7, 8, 10, 11, Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019, 2022 ZIP – 67.32 MB 1.4.0.517/02/2023 - cablabel S3 Print
Windows Vista, 7, 8, 10, 11, Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019, 2022 ZIP – 57.10 MB 1.4.0.517/02/2023 - cablabel S3 Pro
Windows Vista, 7, 8, 10, 11, Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019, 2022 ZIP – 67.75 MB 1.4.0.5 21/02/2023
Cataloag
Checklists
Manuale de operare
Instrucțiuni de asamblare
Declarație de conformitate UE
- EU Declaration of Conformity AXON2 System 100-240V AC
- EU Declaration of Conformity AXON2 System 24-60V DC
Programare
- Brief introduction to cab printer programming
- cabPROTECT – Data security in label printing
- Networked labeling with OPC UA
cab and the Smart Factory - Programming Manual abc Basic Compiler
for cab printers - Programming Manual JScript X4
for SQUIX, MACH 4S, EOS2, EOS5, HERMES Q - ZPL Emulation with cab printers
Piese de schimb
Manuale Accesoriii
Declarații de conformitate UE – Accesoriii
- External Operation Panel – EU Declaration of Conformity
- Label File Selection Box – I/O Box – EU Declaration of Conformity
Studii de caz
Fișe cu date de securitate
CAB AXON 2 – Sisteme autoamte de imprimare și aplicare etichete cu pozitie orizontală tub/flacon
ALEGE MODELUL POTRIVIT: AXON 2

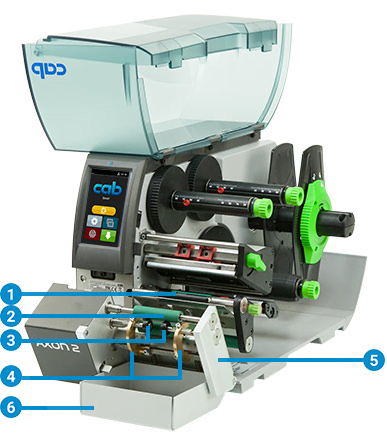

AXON 2 în detaliu
- Tavă de dezlipire
Adaptat special pentru tuburi și flacoane - Role de transport TRV 14 (Ø 14 mm)

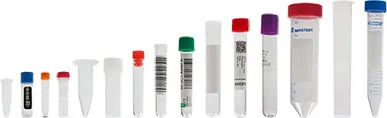

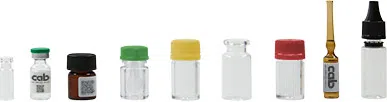

Etichetele sunt aplicate pe tuburi sau flacoane cu diametre cuprinse între 10 mm și 22 mm. Prin deplasarea rolei de-a lungul arborelui în pozițiile specificate, capacele de închidere sau firele proeminente rămân situate lângă rolă.
Operațiunile necesită etichete cu lățime de cel mult 56 mm și o placă decolabilă de tip 56. În cazul diametrelor mai mici sau al etichetelor mai largi, sunt furnizate opțional role de transport adaptate. - Role de prindere
Aliniat în funcție de lungimea unui tub sau a fiolei
Tuburile sau flacoanele sunt presate pe rola de transport pe măsură ce se aplică etichetele. - Brațe pivotante care asigură oprirea
Setarea axială în funcție de lungimea unui tub sau a fiolei și a poziției etichetei - Înlocuirea materialelor
Pivotarea aplicatorului simplifică înlocuirea etichetelor sau a benzilor. - Tavă de colectare
Tuburile sau flacoanele ejectate automat după imprimare sunt colectate.
Mai multe informații despre imprimanta de etichete SQUIX 4M

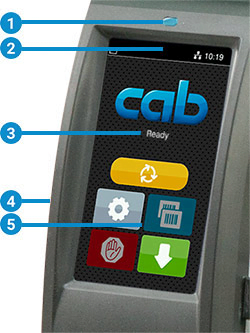

Panoul de control
Operare intuitivă. Setările sunt ușor de configurat folosind simboluri auto-explicative.
- LED: Power ON
- Bara de stare: Primire date, înregistrare flux de date, avertisment pentru sfârșitul benzii, card de memorie SD/ stick USB conectat, Bluetooth, WLAN, Ethernet, USB slave, Timp
- Starea imprimantei: Gata, pauză, numărul de etichete imprimate pe un job de imprimare, etichetă în poziție peel-off, așteptând semnalul de start extern.
- Sloturi USB pentru a conecta o cheie de serviciu sau un stick de memorie, pentru a stoca date în memoria internă a imprimantei IFFS.
- Operațiuni
Tipăriți și aplicați etichete pas cu pas
Sari la meniu
Reimprimați ultima etichetă.
Întrerupeți și continuați un job de imprimare.
Opriți și ștergeți toate sarcinile de imprimare.
Feed Etichete
Imprimanta de etichete SQUIX reprezentând AXON 2.

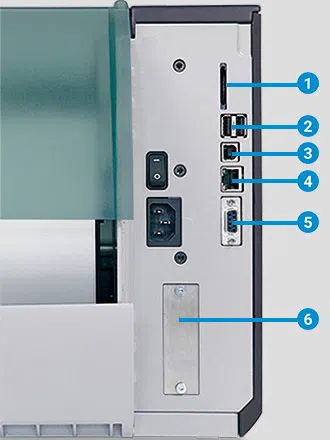

Interfețe
- Slot pentru a conecta un card de memorie SD
- 2 gazde USB pentru a conecta o cheie de serviciu, un stick USB, o tastatură, un scaner de coduri de bare, un adaptor USB Bluetooth, un stick USB WLAN sau un panou de control extern
- USB 2.0 de mare viteză pentru a conecta un computer
- Ethernet 10/100 Mbit/s
- RS232C 1.200 până la 230.400 Baud / 8 biți
- Interfață I/O digitală; Conector priză SUB-D, 25 pini conform IEC/EN 61131-2, Tip 1+3
Intrările și ieșirile sunt izolate galvanic și protejează de polaritatea inversă. Ieșirile sunt rezistente la scurtcircuit.
| Intrări PNP | Ieșiri PNP, NPN |
| Începeți să imprimați/aplicați o etichetă Tipăriți eticheta inițială Retipărire Ștergeți lucrarea de imprimare Eticheta a fost eliminată Opriți imprimarea/aplicarea unei etichete Feed de etichete Pauză Resetați | Dispozitivul gata Date de tipărire disponibile Poziția inițială / limita superioară Alimentarea hârtiei ACTIVATĂ Eticheta în poziție de dezlipire Poziție de etichetare/limită inferioară Avertisment pe un capăt de panglică Avertisment pe o rolă de etichete care se termină* Sfârșitul rolei de panglică/etichetă Eroare colectivă |
Sistem de etichetare AXON 2 pentru tuburi
Specificațiiii CAB AXON 2
t tipic
p posibil
s standard
o opțional
| Sistem de etichetare tubular | Imprimante de etichete compatibile cu aplicatorul AXON 2 | |||
|---|---|---|---|---|
| SQUIX 4.3MP | SQUIX 4MP | SQUIX 4MP | ||
| Cap de imprimare | ||||
| Metoda de imprimare Transfer termic | t | t | t | |
| Termică directă | t | p | – | |
| Rezoluție de imprimare | 300 dpi | 300 dpi | 600 dpi | |
| Viteză de imprimare | 150 mm/s | 150 mm/s | 150 mm/s | |
| Lățime de imprimare | 108.4 mm max. | 105.7 mm max. | 105.7 mm max. | |
| Materiale | ||||
| Orientarea tuburilor/fiolelor la momentul aplicării unei etichete | orizontal | |||
| Diametru | 10 – 22, 7 – 12 mm dacă sunt furnizate opțiuni | |||
| Lungime, capac de inchidere inclus | 25 – 120 mm | |||
| Conicitatea (modificarea diametrului) | 0.8 % max. | |||
| Material Etichete | Hârtie, materiale plastice precum PET, PP | |||
| Lăţime | 5 – 56 mm / Dacă sunt furnizate opțiuni: 5 – 110 mm | |||
| Înălțime cel puțin | 12 mm | |||
| Grosime cel putin | 0.05 mm | |||
| Diametru rolă max. | 205 mm | |||
| Diametru miez | 38 – 76 mm | |||
| Bobinare | extern | |||
| Lățimea căptușelii | 9 – 60 mm / Dacă sunt furnizate opțiuni: 9 – 114 mm | |||
| Grosime | 0.05 mm | |||
| Înveliș ribon | exterior sau interior | |||
| Diametru rolă | 80 mm max. | |||
| Diametru miez | 25 mm | |||
| Lungime | 600 m max. | |||
| Lăţime | 25 – 114 mm | |||
| Dimensiunile și greutatea imprimantei | ||||
| Lățime x Înălțime x Adâncime | 252 x 288 x 520 mm | |||
| Greutate | 12 kg aprox. | |||
| Senzori de etichetă / Indicatori de poziție | ||||
| Senzor transmisiv de detectat | Etichete sau semne de perforare și sfârșit de materiale, semne de imprimare pe materiale transparente | |||
| Senzor reflectorizant reflex inferior sau superior pentru a detecta | Etichete și materiale care se termină, tipăriți semne pe materiale netransparente | |||
| Distanța senzorului de centru până la marginea de contact centrată | 0 – 55 mm | |||
| Interfețe | ||||
| RS232-C 1.200 până la 230.400 baud / 8 biți | s | |||
| USB 2.0 de mare viteză pentru a conecta un computer | s | |||
| Ethernet 10/100 Mbit/s | LPD, RawIP-Printing, SOAP-Webservice, OPC UA, WebDAV, DHCP, HTTP/HTTPS, FTP/FTPS, TIME, NTP, Zeroconf, SNMP, SMTP, VNC | |||
| 1 host USB pe panoul de control pentru a conecta | cheie de service, stick USB | |||
| 2 host USB pe spatele dispozitivului pentru a conecta a | tastatură, scaner de coduri de bare, adaptor USB Bluetooth, stick USB WLAN | |||
| Interfață digitală I/O 24 VDC | o | |||
| Date operaționale | ||||
| Voltaj 100 – 240 VAC, 50 / 60 Hz, PFC | s | |||
| 24 – 60 VDC | o | |||
| Putere | <10 W în standby / 100 W tipic | |||
| Temperatura / Umiditatea: În funcțiune | +5 – 40 °C / 10 – 85 %, fără condensare | |||
| Depozitare | 0 – 60 °C / 20 – 85 %, fără condensare | |||
| Transport | –25 – 60 °C / 20 – 85 %, fără condensare | |||
| Aprobări | CE (In-vitro), FCC Class A, ICES-3, cULus, CB, CCC, EAC, BIS, BSMI, KC-Mark, CoC Mexico | |||
| Panou de control | ||||
| Diagonala ecranului tactil color LCD” | 4,3 | |||
| Rezoluție | 272 x 480 px | |||
Pot exista restricții în utilizarea etichetelor mici, a materialelor subțiri sau a adezivului puternic. Aplicațiile critice necesită testare.
Îndepărtarea etichetelor de pe suport necesită materiale de suport nu mai groase decât etichetele.
