Cablu antenă RFID Kathrein R-AC 3 TNC-FAKRA, 3 m, 50 Ω – 52010462
220,22 lei incl. TVA
Cablul de antenă RFID Kathrein 52010462 (R-AC 3 TNC-FAKRA) este destinat conectării antenelor RFID UHF la cititoarele Kathrein compatibile din seriile RRU 1400 și ARU 2400. Cu o lungime de 3 metri, cablu coaxial LMR 195 și impedanță de 50 Ω, acesta dispune de un conector TNC tată la 90° și un conector FAKRA mamă, codificat Z. Oferă atenuare de 1,2 dB, ecranare eficientă și conectare sigură, fiind potrivit pentru sisteme RFID utilizate în logistică, depozitare, producție și automatizare industrială.
Numai clienții autentificați, care au cumpărat acest produs, pot să scrie o recenzie.
Descriere produs

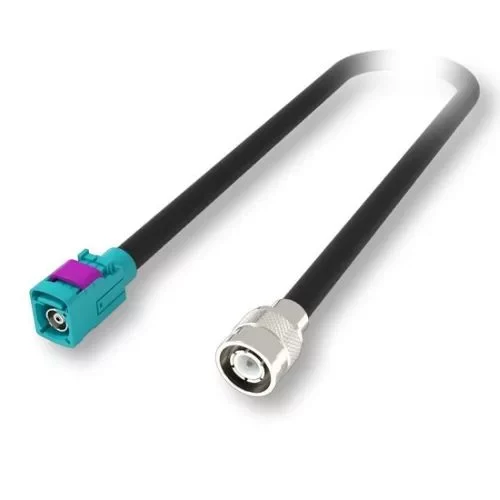

Cablu antenă RFID Kathrein 52010462 R-AC 3 TNC-FAKRA, 3 metri
Kathrein 52010462 (R-AC 3 TNC-FAKRA) este un cablu coaxial profesional pentru conectarea antenelor RFID UHF la cititoarele Kathrein compatibile. Cu o lungime de 3 metri, un conector TNC tată la 90° și un conector FAKRA mamă codificat Z, cablul permite realizarea unei conexiuni radiofrecvență între antenă și cititor.
Fabricat utilizând cablu coaxial LMR 195, cu impedanță de 50 Ω, modelul 52010462 este conceput pentru aplicații RFID în care transmisia semnalului, calitatea conexiunilor și organizarea cablajului sunt importante.
Conectorul FAKRA beneficiază de un mecanism de fixare rapidă, care permite conectarea sigură printr-un sistem de blocare mecanică. Construcția este potrivită pentru implementări profesionale RFID, inclusiv proiecte cu multiple antene și cititoare instalate în depozite, centre logistice, spații de producție sau alte medii industriale.
Modelul este identificat prin codul de producător 52010462 și face parte din familia de cabluri RFID Kathrein R-AC TNC-FAKRA.
Caracteristici și avantaje principale
Cablul Kathrein R-AC 3 TNC-FAKRA combină o construcție coaxială ecranată cu conectori specializați pentru echipamente RFID profesionale.
- Lungime de 3 metri: permite conectarea unei antene RFID la un cititor amplasat la distanță, fără utilizarea unor adaptoare suplimentare de prelungire atunci când lungimea este suficientă.
- Conector TNC tată la 90°: destinat conectării la antene compatibile, oferind o orientare unghiulară utilă pentru gestionarea traseului cablului.
- Conector FAKRA mamă, cod Z: facilitează conectarea rapidă la cititoarele RFID prevăzute cu interfața corespunzătoare.
- Cablu coaxial LMR 195: construcție utilizată pentru transmiterea semnalelor de radiofrecvență.
- Impedanță de 50 Ω: caracteristică importantă pentru compatibilitatea cu sistemele RF care utilizează aceeași impedanță nominală.
- Atenuare de 1,2 dB: valoare specificată de producător pentru varianta de 3 metri.
- Eficiență a ecranării peste 85 dB: contribuie la limitarea interferențelor electromagnetice și a radiațiilor nedorite.
- Conectare rezistentă la vibrații: mecanismul de blocare FAKRA ajută la menținerea conexiunii în aplicațiile corespunzătoare.
- Compatibilitate dedicată: recomandat pentru cititoarele Kathrein RRU 1400 și ARU 2400 prevăzute cu interfață FAKRA.
Specificații tehnice Kathrein R-AC 3 TNC-FAKRA
Principalele caracteristici tehnice ale cablului sunt prezentate în tabelul de mai jos, conform documentației producătorului Kathrein Solutions.
| Caracteristică | Specificație |
|---|---|
| Producător | Kathrein Solutions |
| Cod producător (MPN) | 52010462 |
| Model | R-AC 3 TNC-FAKRA |
| Tip produs | Cablu coaxial pentru antenă RFID |
| Lungime cablu | 3 metri |
| Tip cablu | LMR 195 |
| Impedanță nominală | 50 Ω |
| Conector antenă | TNC tată, unghi drept (90°) |
| Conector cititor RFID | FAKRA mamă, codificat Z |
| Atenuare specificată | 1,2 dB |
| Eficiența ecranării | Peste 85 dB |
| Diametru exterior cablu | 4,95 ± 0,2 mm |
| Rază minimă de îndoire | 25 mm pentru o singură îndoire |
| Temperatură de funcționare | -40°C până la +85°C |
| Cititoare compatibile documentate | Kathrein RRU 1400, ARU 2400 |
| Aplicație | Conectare antene RFID UHF la cititoare compatibile |
Conectori TNC și FAKRA – conexiune dedicată sistemelor RFID
Unul dintre cele mai importante aspecte la alegerea unui cablu de antenă RFID este compatibilitatea conectorilor. Modelul Kathrein 52010462 utilizează două interfețe diferite, fiecare având un rol specific în sistem.
Conector TNC tată la unghi drept
La capătul destinat antenei, cablul este echipat cu un conector TNC tată, cu orientare la 90°. Acest tip de conector utilizează un sistem de fixare prin înfiletare și este întâlnit în numeroase aplicații de radiofrecvență.
Configurația unghiulară poate fi avantajoasă atunci când antena este instalată lângă un perete, într-un suport de montare sau într-o zonă cu spațiu limitat pentru orientarea cablului.
Înainte de conectare, trebuie verificat dacă antena utilizată dispune de o mufă TNC compatibilă.
Conector FAKRA mamă codificat Z
La capătul destinat cititorului RFID, cablul include un conector FAKRA mamă, codificat Z.
Conectorii FAKRA sunt utilizați pentru conexiuni RF și sunt apreciați pentru mecanismul lor de blocare. În sistemele compatibile, cuplarea se realizează rapid, iar fixarea mecanică ajută la reducerea riscului de deconectare accidentală.
Codificarea Z este importantă pentru identificarea corectă a interfeței. Nu toate conexiunile FAKRA sunt identice, motiv pentru care trebuie verificată compatibilitatea codificării și a tipului de conector.
Cablu coaxial LMR 195 – transmisie RF și ecranare
Kathrein R-AC 3 TNC-FAKRA utilizează cablu coaxial LMR 195, cu impedanță nominală de 50 Ω. Aceste caracteristici sunt relevante în proiectarea conexiunilor dintre antenele RFID și echipamentele de citire.
Impedanță de 50 Ω pentru sisteme radiofrecvență
În aplicațiile RFID, compatibilitatea impedanței dintre antenă, cablu și cititor este importantă pentru transferul semnalului RF.
Utilizarea unui cablu cu impedanță corespunzătoare ajută la evitarea nepotrivirilor electrice care pot influența performanța sistemului.
Atenuare de 1,2 dB pentru lungimea de 3 metri
Orice cablu coaxial introduce o anumită pierdere de semnal. Pentru modelul Kathrein 52010462, producătorul indică o atenuare de 1,2 dB.
Această valoare trebuie luată în considerare la dimensionarea sistemului RFID, împreună cu pierderile introduse de eventuale adaptoare, caracteristicile antenei și parametrii cititorului.
O conexiune realizată cu un cablu adecvat contribuie la funcționarea predictibilă a instalației, însă distanța efectivă de citire RFID depinde de întregul sistem, nu doar de cablu.
Ecranare pentru reducerea interferențelor
Cablul LMR 195 utilizat de Kathrein oferă o eficiență a ecranării de peste 85 dB, conform fișei tehnice.
Ecranarea este importantă în mediile industriale în care pot exista numeroase echipamente electrice și surse de perturbații electromagnetice. Aceasta contribuie la limitarea cuplajelor nedorite dintre semnalul transportat și mediul exterior.
Compatibilitate cu cititoarele RFID Kathrein
Modelul R-AC 3 TNC-FAKRA este documentat de producător ca accesoriu de conectare pentru cititoarele Kathrein RRU 1400 și ARU 2400 cu interfață FAKRA.
Kathrein RRU 1400 – cititor RFID UHF
Seria RRU 1400 este destinată aplicațiilor RFID UHF și poate utiliza antene externe pentru detectarea și identificarea etichetelor RFID.
Cablul 52010462 permite conectarea cititorului echipat cu interfață FAKRA la o antenă prevăzută cu mufă TNC corespunzătoare.
Documentația producătorului include variantele RRU 1400 pentru regiunile ETSI și FCC în lista echipamentelor compatibile.
Kathrein ARU 2400 – unitate RFID cu antenă integrată
Kathrein ARU 2400 este o unitate de citire RFID destinată aplicațiilor profesionale, cu posibilitatea utilizării antenelor externe compatibile.
Modelul R-AC 3 TNC-FAKRA poate fi utilizat pentru realizarea conexiunii dintre interfața FAKRA a cititorului și antena externă cu mufă TNC.
Înainte de comandă, verifică modelul exact al echipamentului, configurația porturilor RF și tipul conectorului antenei.
Aplicații pentru cablul de antenă RFID Kathrein 52010462
Cablul este destinat integrării în sisteme RFID UHF, tehnologie utilizată pentru identificarea automată a obiectelor și gestionarea informațiilor asociate acestora.
Logistică și centre de distribuție
În centrele logistice, RFID poate fi utilizat pentru identificarea paleților, coletelor și unităților logistice. Cablurile de antenă conectează elementele sistemului de citire, permițând amplasarea antenelor în poziții adecvate procesului operațional.
Depozite și gestionarea stocurilor
În aplicațiile de inventariere și urmărire a mărfurilor, antenele RFID pot fi instalate în zone de recepție, expediere sau pe traseele de deplasare a produselor.
Lungimea de 3 metri a cablului oferă flexibilitate în amplasarea antenei față de cititor, în limitele configurației tehnice a instalației.
Producție și trasabilitate industrială
În fabrici, sistemele RFID sunt utilizate pentru identificarea componentelor, urmărirea fluxurilor de producție și asocierea informațiilor cu produsele aflate în procesare.
Cablul Kathrein poate fi integrat în punctele de citire care utilizează echipamente și antene compatibile TNC-FAKRA.
Automatizarea proceselor de identificare
În proiectele de automatizare, cititoarele RFID pot comunica cu aplicații software pentru gestionarea evenimentelor de identificare. Conexiunea dintre cititor și antenă este un element necesar pentru funcționarea sistemelor care utilizează antene externe.
Recomandări pentru instalarea cablului TNC-FAKRA de 3 metri
Realizarea corectă a traseului de cablare contribuie la protejarea conexiunilor și la menținerea caracteristicilor electrice ale cablului.
- Verifică interfețele: confirmă existența unei conexiuni FAKRA compatibile la cititor și a unei mufe TNC corespunzătoare la antenă.
- Respectă raza minimă de îndoire: pentru LMR 195, producătorul indică 25 mm la o singură îndoire.
- Evită tensionarea: nu instala cablul în condiții care exercită forțe mecanice asupra conectorilor.
- Protejează conexiunile: evită expunerea la umezeală sau contaminanți fără măsuri de protecție corespunzătoare.
- Planifică traseul: verifică dacă lungimea de 3 metri acoperă distanța necesară, inclusiv curbele și zonele de fixare.
- Verifică instalarea: după conectare, testează funcționarea cititorului și performanța antenei conform procedurilor sistemului RFID.
Pentru instalațiile exterioare sau mediile expuse la apă și praf, este necesară verificarea gradului de protecție al ansamblului de conectare și utilizarea măsurilor suplimentare de etanșare, dacă sunt necesare.
Variante de lungime pentru cablurile Kathrein TNC-FAKRA
Familia Kathrein R-AC TNC-FAKRA include mai multe variante de lungime, care permit adaptarea conexiunii la distanța dintre antenă și cititor.
| Model | Cod producător | Lungime | Atenuare |
|---|---|---|---|
| R-AC 1 TNC-FAKRA | 52010461 | 1 m | 0,6 dB |
| R-AC 3 TNC-FAKRA | 52010462 | 3 m | 1,2 dB |
| R-AC 5 TNC-FAKRA | 52010463 | 5 m | 2,0 dB |
Alegerea lungimii trebuie realizată în funcție de amplasarea echipamentelor și de bugetul de pierderi RF al sistemului.
Un cablu mai lung oferă flexibilitate de instalare, dar introduce și o atenuare mai mare. Din acest motiv, este recomandată selectarea celei mai potrivite lungimi pentru configurația proiectului.
De ce să alegi cablul Kathrein R-AC 3 TNC-FAKRA?
Într-un sistem RFID profesional, compatibilitatea accesoriilor este esențială. Alegerea unui cablu identificat printr-un cod de producător precis facilitează proiectarea, instalarea și întreținerea conexiunilor RF.
Modelul Kathrein 52010462 oferă o combinație de caracteristici relevante pentru aplicațiile profesionale: cablu coaxial LMR 195, impedanță de 50 Ω, conector TNC la 90°, interfață FAKRA codificată Z și lungime de 3 metri.
Conectorul FAKRA cu blocare rapidă contribuie la simplificarea operațiunilor de instalare, în special atunci când trebuie configurate mai multe puncte de citire RFID.
Pentru integratori și departamente de mentenanță, codul 52010462 permite identificarea exactă a accesoriului necesar, fără confuzii cu variantele SMA-FAKRA sau cu modelele de alte lungimi.
Comandă cablul antenă Kathrein 52010462 de la AutoID
La AutoID.ro poți solicita o ofertă pentru cablul antenă RFID Kathrein R-AC 3 TNC-FAKRA, 3 metri, cod 52010462.
AutoID oferă consultanță pentru alegerea echipamentelor și accesoriilor de identificare automată, inclusiv pentru verificarea compatibilității dintre cititoarele RFID, antene și cablurile de conectare.
Poți consulta și gama de echipamente compatibile din familiile Kathrein RRU și Kathrein ARU pentru identificarea configurației potrivite aplicației tale.
Solicită o ofertă pentru Kathrein 52010462 și confirmă disponibilitatea produsului înainte de comandă.
Întrebări frecvente despre cablul Kathrein 52010462
Mai jos sunt prezentate răspunsuri la întrebările frecvente privind specificațiile, compatibilitatea și utilizarea cablului TNC-FAKRA.
Ce este Kathrein 52010462?
Este un cablu coaxial de antenă RFID, model R-AC 3 TNC-FAKRA, cu lungime de 3 metri și conectori TNC și FAKRA.
Ce tip de conector TNC utilizează?
Cablul dispune de un conector TNC tată, cu orientare la unghi drept de 90°.
Ce tip de conector FAKRA are?
Modelul utilizează un conector FAKRA mamă, codificat Z, destinat echipamentelor RFID compatibile.
Care este impedanța cablului?
Impedanța nominală este de 50 Ω.
Ce atenuare are cablul de 3 metri?
Producătorul specifică o atenuare de 1,2 dB pentru modelul 52010462.
Este compatibil cu Kathrein RRU 1400?
Da. Producătorul include RRU 1400 cu interfață FAKRA în lista echipamentelor compatibile.
Poate fi utilizat cu Kathrein ARU 2400?
Da. Cablul este documentat pentru conectarea antenelor compatibile la cititoarele ARU 2400 cu interfață FAKRA.
Ce tip de cablu coaxial este utilizat?
Modelul 52010462 utilizează cablu coaxial LMR 195, cu diametru exterior nominal de aproximativ 4,95 mm.
Există variante de 1 și 5 metri?
Da. Producătorul oferă variantele 52010461 de 1 metru și 52010463 de 5 metri.
Poate fi instalat în exterior?
Utilizarea în exterior necesită verificarea gradului de protecție și a condițiilor de montare, inclusiv protejarea conexiunilor împotriva umezelii.
