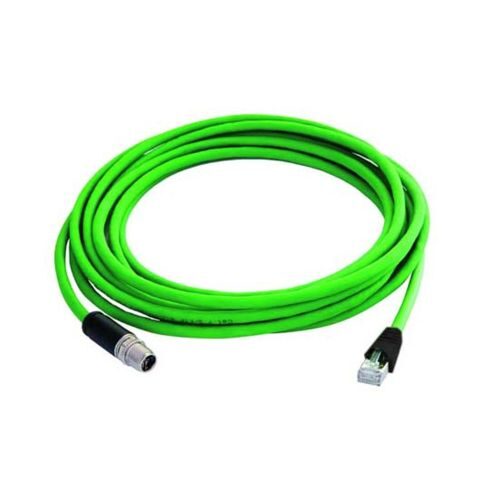

Cablu Ethernet Zebra CBL-ENT00100-M1200, CAT6, M12 X-coded la RJ45, 1 m

Cablu Ethernet Zebra CBL-ENT00100-M1200 – CAT6, M12 X-coded la RJ45, 1 metru

Zebra CBL-ENT00100-M1200 este un cablu Ethernet industrial, cu lungimea de 1 metru, proiectat pentru conectarea scanerelor industriale fixe și a sistemelor de viziune artificială Zebra la infrastructura de rețea. Cablul utilizează conectori M12 cu codificare X și RJ45, fiind destinat echipamentelor compatibile cu această configurație.

Construcția de tip CAT6 Standard Flex permite utilizarea cablului pentru comunicații Ethernet și pentru alimentarea prin tehnologia Power over Ethernet Plus (PoE+), atunci când dispozitivul și infrastructura de rețea suportă această funcționalitate.

Modelul este potrivit pentru instalațiile industriale în care scanerul sau camera de inspecție se află la distanță redusă de switch-ul Ethernet, injectorul PoE+ sau echipamentul de comunicație. Lungimea de 1 metru permite realizarea unei conexiuni compacte, evitând acumularea inutilă de cablu în tablouri electrice sau în apropierea utilajelor.

Caracteristici și avantaje principale

Cablul Zebra CBL-ENT00100-M1200 este conceput pentru integrarea echipamentelor de identificare automată și machine vision în infrastructuri Ethernet profesionale.

• Lungime de 1 metru: potrivită pentru conectarea echipamentelor amplasate în apropierea switch-urilor sau a injectoarelor PoE.
• Conector M12 X-coded: interfață industrială utilizată pentru conexiuni Ethernet la echipamentele Zebra compatibile.
• Conector RJ45: permite conectarea la porturi Ethernet standard compatibile.
• Cablu CAT6: conceput pentru comunicații de date în rețele Ethernet.
• Suport PoE+: permite alimentarea dispozitivelor compatibile prin cablul Ethernet, în condițiile specificate pentru sistem.
• Construcție Standard Flex: destinată traseelor de cablare obișnuite, fără solicitări repetate de flexare dinamică.
• Integrare industrială: potrivit pentru scanere fixe și sisteme de viziune artificială Zebra cu interfață Ethernet.
• Cod producător dedicat: CBL-ENT00100-M1200 facilitează identificarea accesoriului corect.

Specificații tehnice Zebra CBL-ENT00100-M1200

Caracteristicile principale ale cablului sunt prezentate în tabelul următor.

Conexiune M12 X-coded la RJ45 pentru rețele Ethernet industriale

Modelul CBL-ENT00100-M1200 utilizează o configurație de conectare specifică echipamentelor industriale Zebra: conector M12 X-coded la un capăt și RJ45 la celălalt.

Conector M12 X-coded

Conectorii M12 cu codificare X sunt utilizați în aplicații Ethernet industriale, unde este necesară o conexiune mecanică adecvată echipamentului. Sistemul de fixare filetat contribuie la menținerea conexiunii în instalațiile profesionale.

Codificarea X trebuie diferențiată de alte configurații M12, precum A-coded sau D-coded. Acestea nu sunt interschimbabile din punct de vedere mecanic, chiar dacă pot avea aplicații în sisteme de automatizare.

Conector RJ45 pentru infrastructura de rețea

Capătul RJ45 permite conectarea la infrastructura Ethernet compatibilă, cum ar fi switch-uri industriale, injectoare PoE și alte echipamente de comunicație.

Prin această configurație, cablul realizează legătura dintre portul industrial M12 al dispozitivului Zebra și infrastructura de comunicație Ethernet.

Suport PoE+ pentru transmiterea datelor și alimentare

Un avantaj important al cablului Zebra CBL-ENT00100-M1200 este suportul pentru tehnologia Power over Ethernet Plus (PoE+).

PoE+ permite utilizarea conexiunii Ethernet pentru transportul datelor și furnizarea energiei electrice către dispozitivele compatibile. În acest mod, anumite configurații de scanere industriale pot funcționa fără o conexiune de alimentare separată.

Reducerea numărului de cabluri

În instalațiile care utilizează PoE+, aceeași conexiune poate asigura comunicația de rețea și alimentarea dispozitivului. Acest lucru poate simplifica organizarea cablajului și integrarea echipamentelor în sistemele industriale.

Compatibilitate cu switch-uri și injectoare PoE+

Cablul poate fi utilizat între dispozitivul Zebra și o sursă PoE compatibilă, inclusiv un switch Ethernet sau un injector PoE+.

Important: suportul PoE+ al cablului nu înseamnă că toate funcțiile echipamentului pot fi alimentate în orice configurație. Cerințele de putere ale scanerului, camerei și accesoriilor trebuie verificate în documentația producătorului.

Compatibilitate cu scanerele industriale Zebra FS

Zebra CBL-ENT00100-M1200 este asociat cu echipamentele de scanare industrială prevăzute cu interfață Ethernet corespunzătoare.

Zebra FS20 – scaner industrial fix

Seria Zebra FS20 este destinată citirii automate a codurilor de bare în aplicații industriale. Cablul de 1 metru poate fi utilizat pentru conectarea scanerului la o infrastructură Ethernet compatibilă, inclusiv configurații cu alimentare PoE.

Zebra FS40 și FS42 – scanare și identificare industrială

Modelele Zebra FS40 și FS42 sunt utilizate în sisteme automatizate de identificare. Prin intermediul cablului M12 X-coded la RJ45, dispozitivele compatibile pot fi conectate la rețeaua industrială pentru transferul datelor către sistemele informatice.

Zebra FS70 – scanare industrială avansată

Seria Zebra FS70 este destinată aplicațiilor de scanare fixă ce pot necesita configurații optice și de iluminare specializate.

Cablul CBL-ENT00100-M1200 poate realiza conexiunea Ethernet pentru configurațiile compatibile, cu respectarea cerințelor de alimentare ale echipamentului.

Utilizare cu sistemele machine vision Zebra VS

Pe lângă scanerele industriale FS, cablul este asociat de AutoID cu sistemele de viziune artificială Zebra VS20, VS40 și VS70.

Zebra VS20 și VS40

Aceste sisteme sunt utilizate pentru automatizarea inspecției vizuale, verificarea produselor și alte operațiuni de control al calității.

Conexiunea Ethernet permite schimbul de date între sistemul de viziune și infrastructura de control sau monitorizare.

Zebra VS70

Zebra VS70 este o platformă industrială de viziune artificială destinată aplicațiilor care necesită o configurație optică flexibilă.

Varianta de cablu de 1 metru poate fi utilizată atunci când dispozitivul se află în apropierea infrastructurii de comunicație și dispune de interfața Ethernet compatibilă.

Aplicații industriale recomandate

Cablul Zebra CBL-ENT00100-M1200 poate fi utilizat în proiectele de automatizare și identificare în care este necesară conectarea dispozitivelor compatibile la o rețea Ethernet.

• Producție: conectarea scanerelor fixe la infrastructura sistemelor de trasabilitate.
• Controlul calității: integrarea camerelor machine vision în rețelele industriale.
• Logistică: conectarea punctelor automate de citire a codurilor de bare.
• Depozitare: integrarea echipamentelor de identificare în sistemele informatice.
• Automatizare industrială: realizarea conexiunilor Ethernet între dispozitivele Zebra și echipamentele de comunicație.

De ce să alegi varianta de cablu Ethernet Zebra de 1 metru?

Lungimea de 1 metru este potrivită pentru instalațiile în care scanerul sau camera Zebra se află aproape de switch-ul Ethernet ori de injectorul PoE+.

Utilizarea unui cablu adaptat distanței reale poate contribui la o organizare mai bună a traseelor și la reducerea surplusului de cablu în zona echipamentelor.

Dacă dispozitivul trebuie conectat la o infrastructură amplasată mai departe, poate fi necesară o variantă cu lungime mai mare.

Diferența dintre CBL-ENT00100-M1200 și CBL-ENT00300-M1200

Cele două cabluri Zebra aparțin aceleiași familii de accesorii Ethernet și utilizează conectori M12 X-coded și RJ45.

Pentru distanțe de conectare de până la 1 metru, varianta CBL-ENT00100-M1200 este o alegere practică. Dacă traseul necesită o lungime suplimentară, consultă cablul Ethernet Zebra CBL-ENT00300-M1200 de 3 metri.

Recomandări pentru instalarea cablului Ethernet

Pentru o conectare corespunzătoare, verifică interfețele echipamentelor și cerințele de instalare indicate de Zebra.

• Confirmă că dispozitivul utilizează un port Ethernet M12 X-coded compatibil.
• Verifică dacă infrastructura de rețea dispune de o interfață RJ45 corespunzătoare.
• Respectă instrucțiunile de fixare a conectorului M12.
• Evită tensionarea cablului și îndoirile excesive.
• Nu utiliza cablul Standard Flex în aplicații cu mișcări repetitive fără verificarea adecvării sale.
• Verifică bugetul de putere PoE+ atunci când conexiunea este folosită și pentru alimentare.
• Testează comunicația Ethernet după instalare.

Comandă cablul Ethernet Zebra CBL-ENT00100-M1200 de la AutoID

La AutoID.ro poți comanda cablul Ethernet Zebra CBL-ENT00100-M1200, CAT6, M12 X-coded la RJ45, cu lungime de 1 metru.

Produsul este potrivit pentru integratorii de sisteme, departamentele IT și echipele de automatizare care utilizează scanere industriale sau camere Zebra compatibile.

Înainte de achiziție, verifică tipul portului Ethernet și distanța necesară între echipamente. Echipa AutoID poate oferi informații despre compatibilitate și disponibilitate.

Solicită o ofertă pentru Zebra CBL-ENT00100-M1200 și configurează conexiunea Ethernet potrivită aplicației tale.

Întrebări frecvente despre Zebra CBL-ENT00100-M1200

Mai jos găsești răspunsuri la întrebările frecvente privind conectarea și utilizarea cablului.

Ce lungime are CBL-ENT00100-M1200?

Cablul are o lungime de 1 metru.

Ce conectori utilizează?

Dispune de un conector M12 X-coded și un conector RJ45.

Ce categorie Ethernet suportă?

Este un cablu CAT6, destinat comunicațiilor Ethernet.

Este compatibil cu alimentarea PoE+?

Da. Cablul suportă PoE+ pentru dispozitivele și infrastructurile de rețea compatibile.

Poate fi utilizat cu Zebra FS20?

Da, în configurațiile FS20 prevăzute cu interfața Ethernet corespunzătoare.

Este compatibil cu Zebra FS70 și VS70?

Da, pentru configurațiile cu port Ethernet compatibil, conform documentației Zebra.

Poate fi utilizat pentru aplicații cu mișcare continuă?

Modelul are construcție Standard Flex. Pentru aplicații cu flexare repetitivă trebuie verificată adecvarea cablului.

Există o variantă mai lungă?

Da. Zebra CBL-ENT00300-M1200 are o lungime de 3 metri și aceeași configurație generală de conectare.
