Cap de imprimare CAB SQUIX 4/300, 300 dpi – 5977444.001

Cap de imprimare CAB SQUIX 4/300, 300 dpi – 5977444.001

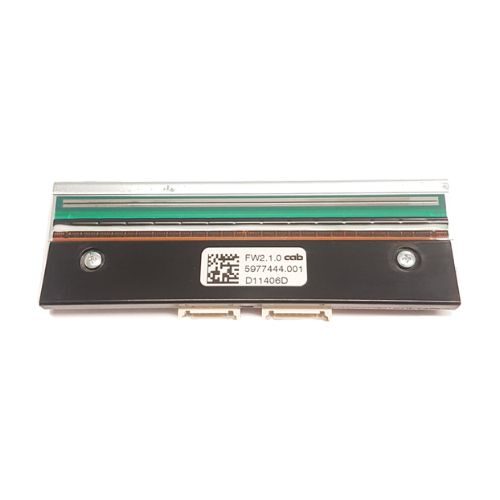

CAB 5977444.001 este un cap de imprimare termică original, tip 4/300, cu rezoluție de 300 dpi (aproximativ 12 puncte/mm), destinat imprimantelor industriale CAB SQUIX 4/300 și altor echipamente CAB compatibile.

Piesa este identificată oficial drept Printhead 4/300 în catalogul de piese CAB SQUIX 4 / SQUIX 4.3, ediția octombrie 2026, la poziția 41.1.

Capul termic formează textele, imaginile și codurile de bare imprimate pe etichete, prin activarea controlată a elementelor sale de încălzire.

Este utilizat atât pentru înlocuirea componentelor uzate, cât și pentru intervenții asupra configurațiilor compatibile care permit schimbarea rezoluției capului de imprimare.

Cod producător: 5977444.001.

Produsul este o componentă de schimb, nu o imprimantă completă. Compatibilitatea trebuie verificată după familia și configurația exactă a echipamentului.

Ce este capul de imprimare CAB 5977444.001?

Capul de imprimare este componenta care generează energia termică necesară formării imaginii pe etichetă.

În imprimantele CAB compatibile, acesta poate funcționa atât în procesul de imprimare termică directă, cât și în cel de transfer termic.

Rezoluție de 300 dpi

Rezoluția de 300 dpi înseamnă aproximativ 12 puncte de imprimare pe milimetru.

Aceasta permite realizarea unor texte, elemente grafice și coduri de bare detaliate, în limitele specificațiilor imprimantei și ale materialelor utilizate.

Este relevantă pentru aplicații în care claritatea informațiilor imprimate este importantă.

Cap termic de tip 4/300

Denumirea 4/300 identifică familia constructivă a capului și rezoluția sa.

Nu trebuie confundată cu tipul 4.3/300, care are un cod de piesă diferit.

Componentă originală CAB

Codul 5977444.001 este listat în documentația oficială CAB.

Identificarea după codul original permite selectarea piesei corespunzătoare pentru operațiunile de mentenanță.

Înlocuire individuală

Când diagnosticul confirmă defectarea capului termic, acesta poate fi înlocuit separat, fără schimbarea întregii imprimante.

Intervenția trebuie realizată conform manualului de service.

Compatibilitate CAB 5977444.001

Capul de imprimare este utilizat în mai multe familii CAB, însă numai în configurațiile care acceptă tipul 4/300.

CAB SQUIX 4/300

Compatibilitatea principală este cu imprimantele CAB SQUIX 4/300.

Catalogul oficial include variantele constructive standard, P și M, cu rezoluția corespunzătoare.

Pentru identificarea corectă, verifică modelul complet și eventualele modificări efectuate asupra echipamentului.

CAB SQUIX 4/300P

Versiunea P este destinată aplicațiilor care utilizează funcții de distribuire a etichetelor.

Capul 5977444.001 apare în catalogul comun pentru seria SQUIX 4/300.

CAB SQUIX 4/300M și 4/300MP

Modelele M și MP utilizează ghidaj centrat al materialului.

Documentația CAB include aceste configurații în familia SQUIX 4 cu tipul corespunzător de cap de imprimare.

CAB MACH 4S

Catalogul oficial MACH 4S identifică 5977444.001 drept Printhead 4/300, la poziția 19.1.

Compatibilitatea este relevantă pentru variantele MACH 4S cu ansamblul termic potrivit.

CAB HERMES Q

Codul este documentat și pentru sistemele HERMES Q cu cap de tip 4/300.

Aceste echipamente sunt utilizate pentru imprimarea și aplicarea automată a etichetelor în linii industriale.

CAB PX Q și PX QS

Cataloagele CAB pentru modulele industriale PX Q și PX QS includ capul 5977444.001 în lista pieselor de uzură.

Pentru înlocuire trebuie verificat tipul de modul și configurația de imprimare.

CAB AXON 2

AXON 2 poate utiliza imprimante SQUIX 4MP în configurații compatibile.

Prin urmare, capul 5977444.001 poate fi relevant pentru un sistem AXON 2 echipat cu imprimanta SQUIX de tip 4/300.

Compatibilitatea trebuie confirmată după imprimanta efectiv instalată.

Atenție la CAB AXON 1

5977444.001 nu este capul standard pentru AXON 1.

Documentația CAB identifică pentru AXON 1 capete de tip 2, cu alte coduri de piesă.

Nu recomandăm asocierea automată a produsului cu AXON 1.

Specificații tehnice CAB 5977444.001

Datele de identificare sunt confirmate prin documentația oficială CAB.

Notă: lățimea de imprimare și viteza maximă sunt caracteristici ale echipamentului, nu valori care trebuie atribuite separat capului termic.

CAB SQUIX 4/300 vs. SQUIX 4.3/300

Chiar dacă ambele variante oferă rezoluția de 300 dpi, CAB le identifică prin coduri distincte.

Capul 4/300 – 5977444.001

Este reperul pentru tipul de imprimare SQUIX 4/300.

Apare în catalogul de piese la poziția 41.1.

Capul 4.3/300 – 5977383.001

Este identificat separat pentru tipul SQUIX 4.3/300.

Apare la poziția 41.4 din același catalog.

Comparație între capetele CAB

Nu selecta un cap de imprimare doar după rezoluție. Este necesară confirmarea tipului constructiv.

Pot schimba rezoluția capului de imprimare CAB SQUIX?

CAB documentează posibilitatea înlocuirii capetelor compatibile de aceeași lățime cu variante de rezoluție diferită.

Imprimanta recunoaște capul instalat și îl calibrează prin sistemul electronic propriu.

Detectarea automată

Platforma CAB poate identifica parametrii capului de imprimare, inclusiv informațiile legate de rezoluție.

Producătorul documentează și stocarea unor date operaționale în memoria capului.

Înlocuirea de la 300 la 600 dpi

În configurațiile SQUIX 4 care permit această operațiune, poate fi utilizat un cap de 600 dpi corespunzător.

Pentru SQUIX 4/600, catalogul de piese indică 5977380.001.

Verificări după schimbarea rezoluției

O modificare a rezoluției poate necesita verificarea șabloanelor de etichete, a setărilor software și a performanței de imprimare.

Imprimanta trebuie testată în configurația finală înainte de reluarea producției.

Când trebuie înlocuit capul termic CAB?

Capul de imprimare este o componentă supusă uzurii în timpul utilizării.

Totuși, nu orice defect vizibil pe etichetă indică necesitatea înlocuirii sale.

Apar linii verticale albe

Dacă anumite elemente termice nu mai imprimă, pot apărea linii sau zone fără pigment.

Înainte de înlocuire, verifică dacă problema persistă după curățarea corectă a capului.

Calitatea imprimării este neuniformă

Diferențele de intensitate pot fi cauzate de murdărie, presiune incorectă sau probleme cu rola de imprimare.

Diagnosticul trebuie să includă întregul mecanism.

Codurile de bare sunt greu de citit

Dacă imprimarea are zone lipsă sau contururi neuniforme, verifică atât capul termic, cât și consumabilele utilizate.

Pentru aplicațiile critice se recomandă verificarea codurilor de bare conform cerințelor procesului.

Curățarea nu rezolvă problema

Dacă defectele persistă în aceleași poziții după curățare și verificarea reglajelor, poate fi necesară înlocuirea capului.

Înlocuirea capului de imprimare CAB SQUIX 4/300

Manualul oficial de service CAB SQUIX, ediția noiembrie 2025, include procedura dedicată pentru schimbarea capului termic.

Intervenția trebuie realizată de personal calificat.

Pregătirea imprimantei

Oprește echipamentul și deconectează-l de la alimentarea electrică.

Lasă capul de imprimare să se răcească înainte de manipulare.

Protecția împotriva descărcărilor electrostatice

CAB avertizează că piesa poate fi deteriorată prin descărcări electrostatice sau impact.

Utilizează o suprafață conductivă împământată și măsuri ESD corespunzătoare.

Nu atinge contactele electrice sau linia elementelor termice.

Demontarea capului existent

Conform procedurii CAB, se îndepărtează materialele și se eliberează mecanismul de fixare.

După accesarea componentei, sunt decuplate conexiunile de alimentare și date, în ordinea indicată în manual.

Montarea capului nou

Conectarea și poziționarea se realizează conform procedurii producătorului.

Manualul descrie reconectarea cablului de date înaintea celui de alimentare, urmată de fixarea capului în mecanism.

Curățarea după montaj

CAB recomandă curățarea liniei termice după instalarea capului.

Utilizează materialele recomandate și evită atingerea zonei active cu obiecte dure.

Testarea funcționării

După remontare, efectuează imprimări de test.

Verifică uniformitatea imaginii, poziționarea pe etichetă și lizibilitatea codurilor de bare.

Întreținerea capului termic CAB

O întreținere corectă ajută la păstrarea calității imprimării și la limitarea uzurii premature.

Curățarea periodică

CAB recomandă următoarele intervale:

• La imprimarea termică directă: la fiecare schimbare a rolei de material.
• La transfer termic: la fiecare schimbare a rolei de ribbon.

Materiale de curățare recomandate

Producătorul recomandă un instrument special de curățare sau un bețișor cu vată îmbibat în alcool pur.

După curățare, lasă suprafața să se usuce aproximativ 2–3 minute înainte de reluarea imprimării.

Verificarea rolei platan

Rola de imprimare contribuie la contactul uniform dintre cap și material.

O rolă uzată, murdară sau deteriorată poate afecta imprimarea chiar dacă noul cap termic funcționează corect.

Verificarea ribbonului

Un ribbon montat incorect poate produce cute și defecte de imprimare.

Controlează traseul consumabilului înainte de a modifica reglajele mecanice.

Evitarea reglajelor excesive

Nu modifica nejustificat presiunea capului sau alte componente mecanice.

Reglajele trebuie realizate conform manualului CAB, cu verificarea calității imprimării după fiecare intervenție.

Aplicații pentru imprimantele CAB compatibile

Capul 5977444.001 este relevant pentru întreținerea echipamentelor utilizate în numeroase procese profesionale de etichetare.

Logistică și depozitare

Imprimantele CAB SQUIX sunt utilizate pentru etichete de produs, identificarea coletelor și coduri de bare.

Producție industrială

În fabricație, imprimantele pot genera etichete cu numere de serie, coduri de lot și informații de trasabilitate.

Electronică și componente tehnice

Rezoluția de 300 dpi poate fi utilă pentru etichete cu texte și simboluri de dimensiuni reduse, în limitele specificațiilor aplicației.

Sisteme automate Print & Apply

În familia HERMES Q și în modulele PX Q compatibile, capul termic participă la generarea etichetelor care urmează să fie aplicate automat.

Laboratoare

În configurațiile AXON 2 bazate pe SQUIX 4 compatibil, capul termic poate contribui la imprimarea etichetelor pentru tuburi și recipiente de laborator.

Cum alegi corect capul CAB 5977444.001?

Înainte de achiziție, verifică tipul imprimantei, rezoluția și eventualele particularități constructive.

Confirmă codul piesei

Identificarea principală este 5977444.001.

Nu îl confunda cu 5977383.001 pentru SQUIX 4.3/300.

Verifică modelul complet

Notează modelul SQUIX, MACH 4S, HERMES Q sau PX Q și configurația sa exactă.

Verifică rezoluția instalată

Dacă echipamentul utilizează deja un cap de 300 dpi, confirmă că este de tip 4/300.

Verifică echipamentele RFID

Pentru configurațiile On-Metal cu antenă RFID integrată în ansamblul capului, consultă reperul specific prevăzut de CAB.

Solicită verificarea compatibilității

Pentru sisteme modificate, aplicații OEM sau echipamente cu configurații speciale, recomandăm verificarea numărului de serie.

Comandă capul de imprimare CAB 5977444.001 prin AutoID

Ai nevoie să înlocuiești capul termic al unei imprimante CAB SQUIX 4/300 sau al unui echipament compatibil?

CAB 5977444.001 este reperul original de 300 dpi, documentat în catalogul producătorului.

Prin AutoID poți solicita disponibilitatea piesei și verificarea compatibilității cu echipamentul existent.

Pentru o identificare rapidă, comunică modelul complet, rezoluția și codul capului instalat.

Solicită ofertă AutoID pentru capul de imprimare CAB 5977444.001, cu verificarea variantei și a disponibilității.

Concluzie

CAB 5977444.001 este un cap de imprimare termică original, de 300 dpi, destinat în principal imprimantelor CAB SQUIX 4/300 și altor configurații CAB compatibile.

Identificarea corectă după tipul 4/300 este esențială pentru a evita confuzia cu variantele 4.3/300 sau 4/600. Înainte de înlocuire, este recomandată verificarea capului existent, curățarea acestuia și diagnosticarea întregului mecanism.

Întrebări frecvente despre CAB 5977444.001

1. Ce este CAB 5977444.001?

Este un cap de imprimare termică original CAB, identificat drept Printhead 4/300.

2. Ce rezoluție are?

Are o rezoluție de 300 dpi, aproximativ 12 puncte/mm.

3. Este compatibil cu CAB SQUIX 4/300?

Da. Este reperul documentat oficial pentru această configurație.

4. Poate fi utilizat cu CAB MACH 4S?

Da, pentru variantele MACH 4S care utilizează capul de tip 4/300.

5. Este compatibil cu HERMES Q?

Da, în configurațiile HERMES Q cu cap de imprimare 4/300.

6. Este identic cu 5977383.001?

Nu. 5977383.001 este capul pentru tipul 4.3/300.

7. Este compatibil cu CAB AXON 1?

Nu este reperul standard pentru AXON 1, care utilizează capete de tip 2.

8. Se poate înlocui fără schimbarea imprimantei?

Da. CAB documentează înlocuirea capului termic ca piesă individuală.

9. Cât de des trebuie curățat capul?

CAB recomandă curățarea la fiecare schimbare de rolă de material, pentru imprimare termică directă, sau la fiecare schimbare de ribbon, pentru transfer termic.

10. De unde pot comanda CAB 5977444.001?

Produsul este listat la AutoID. Poți solicita ofertă indicând modelul exact al imprimantei.
