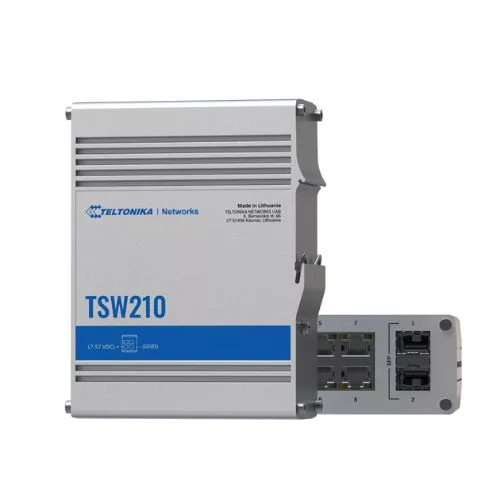

Switch industrial Teltonika TSW210, 8x Gigabit, 2x SFP

Switch Ethernet industrial Teltonika TSW210 – 8 porturi Gigabit și 2 sloturi SFP

Teltonika Networks TSW210 (TSW210000010) este un switch Ethernet industrial unmanaged, conceput pentru conectarea echipamentelor de rețea în aplicații profesionale și medii industriale. Cu 8 porturi Gigabit Ethernet 10/100/1000 Mbps și 2 sloturi SFP, dispozitivul permite extinderea infrastructurii de comunicații prin conexiuni de cupru și fibră optică.

Proiectat pentru instalări industriale, TSW210 integrează o carcasă din aluminiu, suport pentru montare pe șină DIN și alimentare flexibilă între 7 și 57 V DC. Dispozitivul funcționează la temperaturi de la -40°C până la +75°C, fiind potrivit pentru tablouri de automatizare, infrastructuri IoT, depozite, sisteme de monitorizare și aplicații de comunicații industriale.

Funcționarea plug-and-play permite conectarea echipamentelor fără configurări software suplimentare. TSW210 reprezintă o soluție pentru extinderea unei rețele Ethernet atunci când sunt necesare conexiuni Gigabit, porturi SFP și un format constructiv adaptat mediilor industriale.

Ce este Teltonika TSW210 și cum funcționează?

Teltonika TSW210 este un comutator de rețea Layer 2, fără administrare software, care permite transmiterea cadrelor Ethernet între dispozitivele conectate.

Spre deosebire de un router, switch-ul nu stabilește conexiunea la internet și nu realizează rutarea între rețele IP. Rolul său principal este conectarea dispozitivelor din aceeași infrastructură Ethernet.

8 porturi RJ45 Gigabit Ethernet

TSW210 dispune de opt porturi RJ45 compatibile cu vitezele de 10, 100 și 1000 Mbps.

Aceste porturi pot fi utilizate pentru conectarea unor echipamente precum:

• Calculatoare industriale și panel PC-uri.
• Controlere PLC și sisteme de automatizare cu Ethernet.
• Echipamente de identificare automată și colectare a datelor.
• Imprimante industriale de etichete cu interfață Ethernet.
• Terminale și alte dispozitive profesionale de rețea.

Porturile acceptă negocierea automată a vitezei și funcția Auto MDI/MDIX, care simplifică realizarea conexiunilor prin cabluri Ethernet compatibile.

2 sloturi SFP pentru fibră optică

Cele două sloturi SFP permit instalarea unor transceivere compatibile pentru realizarea conexiunilor optice.

Conectivitatea prin fibră optică este utilă atunci când punctele de rețea sunt amplasate la distanțe care depășesc limitele practice ale conexiunilor Ethernet obișnuite pe cupru.

Distanța maximă și viteza efectivă depind de modulele SFP, tipul fibrei și configurația legăturii.

Modulele SFP sunt accesorii distincte și trebuie selectate în funcție de cerințele instalației.

Comutare Ethernet fără configurare

TSW210 este un switch unmanaged, adică nu necesită configurarea manuală a porturilor pentru utilizarea obișnuită.

După conectarea alimentării și a cablurilor de rețea, dispozitivul poate începe transmiterea datelor între echipamentele compatibile.

Această caracteristică reduce complexitatea instalării în aplicațiile în care nu sunt necesare funcții avansate de administrare.

Avantajele switch-ului industrial Teltonika TSW210

Pentru organizațiile care dezvoltă sau întrețin rețele industriale, TSW210 oferă o combinație de conectivitate Gigabit, construcție robustă și flexibilitate de integrare.

Conectivitate Gigabit pentru echipamente industriale

Cele opt porturi Ethernet permit conectarea mai multor dispozitive la viteze de până la 1000 Mbps pe port.

Această capacitate este relevantă pentru aplicații care transferă date de producție, informații de identificare sau fluxuri de comunicație între echipamente industriale.

Performanța efectivă depinde de infrastructură, cabluri, dispozitivele conectate și nivelul traficului.

Extinderea rețelei prin fibră optică

Prin cele două sloturi SFP, switch-ul poate fi integrat în topologii care utilizează legături optice între zone de producție, clădiri sau puncte tehnice.

Acest lucru oferă flexibilitate în proiectarea infrastructurilor în care o legătură Ethernet pe cupru nu este suficientă.

Instalare rapidă plug-and-play

TSW210 nu necesită interfață web de administrare sau configurarea parametrilor de rețea pentru funcțiile sale de bază.

Pentru un integrator, această caracteristică poate simplifica instalarea și înlocuirea echipamentului.

Carcasă din aluminiu

Construcția metalică este destinată utilizării în medii industriale și permite montarea switch-ului în tablouri electrice și dulapuri de comunicații.

Carcasa dispune de punct de împământare și de elemente de fixare specifice instalării industriale.

Temperatură extinsă de operare

Teltonika specifică un interval de funcționare de -40°C până la +75°C.

Acest interval permite utilizarea în anumite medii unde echipamentele de rețea pentru birou nu sunt proiectate să funcționeze.

Instalarea trebuie totuși să respecte condițiile de ventilație, umiditate și protecție ale echipamentului.

Consum electric redus

Conform producătorului, consumul switch-ului este de aproximativ 1,03 W în repaus și poate ajunge la 3,71 W în condițiile maxime specificate.

Acest consum redus îl recomandă pentru infrastructuri unde eficiența energetică este un criteriu de proiectare.

Performanța rețelei Teltonika TSW210

Pe lângă numărul de porturi, performanța unui switch este influențată de capacitatea internă de comutare și de modul în care gestionează cadrele Ethernet.

Capacitate de comutare de 20 Gbps

TSW210 are o lățime de bandă internă non-blocking specificată la 20 Gbps.

Această valoare reprezintă capacitatea agregată a arhitecturii de comutare și nu viteza individuală a unui port.

Porturile RJ45 funcționează la maximum 1000 Mbps fiecare.

Suport Jumbo Frames de 9216 bytes

Switch-ul acceptă cadre Ethernet Jumbo de până la 9216 bytes.

Acestea pot fi utile în anumite rețele unde echipamentele și aplicațiile sunt configurate pentru transmiterea unor cadre mai mari decât dimensiunea Ethernet standard.

Utilizarea Jumbo Frames necesită compatibilitate de-a lungul traseului de comunicație.

Tabel MAC de 2048 intrări

TSW210 dispune de un tabel de adrese MAC cu 2K intrări.

Prin acest mecanism, switch-ul poate identifica porturile asociate adreselor MAC ale echipamentelor și poate direcționa traficul Ethernet în mod corespunzător.

Buffer de pachete de 128 KB

Memoria buffer de 128 KB este utilizată în procesul de gestionare a cadrelor de date.

Capacitatea bufferului este un parametru relevant pentru evaluarea echipamentului în raport cu tipul și intensitatea traficului de rețea.

Specificații tehnice Teltonika TSW210 TSW210000010

Caracteristicile următoare sunt documentate pentru familia TSW210 și configurația standard unmanaged.

Notă tehnică: codul TSW210000010 identifică o versiune comercială mai veche a modelului TSW210. La înlocuirea cu un alt cod de comandă, trebuie verificată configurația exactă și disponibilitatea producătorului.

Conectivitate Ethernet și fibră optică

Unul dintre avantajele modelului TSW210 este posibilitatea de a combina porturile Ethernet obișnuite cu interfețele SFP într-un singur echipament compact.

Conectarea prin cabluri Ethernet RJ45

Porturile Gigabit RJ45 pot fi utilizate pentru legături prin cabluri de rețea compatibile cu standardele Ethernet acceptate.

Pentru instalațiile noi, categoria cablului, lungimea traseului și cerințele de protecție trebuie stabilite în funcție de mediul de montaj.

Utilizarea modulelor SFP

Sloturile SFP permit instalarea unor module optice care transformă interfața electrică a echipamentului în semnale corespunzătoare mediului de transmisie.

Este importantă alegerea corectă a modulelor după viteză, lungime de undă, tip de fibră și conector.

Conexiuni între hale sau clădiri

Într-o infrastructură industrială extinsă, conexiunile optice pot fi utilizate între switch-uri amplasate în tablouri diferite.

TSW210 poate face parte dintr-o astfel de topologie, dacă modulele și restul infrastructurii sunt compatibile.

Limitele conectivității

TSW210 nu este un convertor universal pentru orice standard de fibră optică.

Compatibilitatea transceiverelor SFP și a traseului optic trebuie verificată înainte de achiziție.

Alimentarea switch-ului Teltonika TSW210

TSW210 folosește o conexiune industrială de alimentare în curent continuu, separată de porturile Ethernet.

Interval de alimentare 7–57 V DC

Plaja largă de tensiuni acceptate permite integrarea în diferite instalații industriale.

Sursa utilizată trebuie să furnizeze o tensiune în limitele specificate și să respecte cerințele electrice ale echipamentului.

Conector industrial cu 2 pini

Alimentarea se conectează printr-o mufă industrială DC cu doi pini.

Polaritatea trebuie respectată conform diagramei din manualul producătorului.

Sursa de alimentare se achiziționează separat

Configurația standard TSW210000010 nu include o sursă de alimentare.

Pentru instalare trebuie selectat un alimentator industrial compatibil, împreună cu accesoriile necesare conexiunii la rețea.

TSW210 nu furnizează PoE

Switch-ul nu oferă alimentare Power over Ethernet prin porturile RJ45.

De exemplu, dacă o cameră IP sau un access point necesită PoE, acesta trebuie alimentat separat sau conectat printr-un echipament PoE adecvat.

Pentru infrastructuri care necesită alimentare PoE+, poate fi analizat modelul Teltonika TSW200.

Montarea și instalarea switch-ului industrial

Teltonika TSW210 este proiectat pentru instalare flexibilă în medii profesionale, inclusiv în dulapuri de automatizare și tablouri de comunicații.

Montare pe șină DIN

Switch-ul dispune de suport integrat pentru montarea pe șină DIN.

Această soluție facilitează organizarea componentelor într-un tablou electric sau într-un dulap de automatizare.

Montare pe perete

Dispozitivul permite și montarea pe perete, folosind accesoriile corespunzătoare.

Pentru această configurație trebuie verificată necesitatea unui kit suplimentar de fixare.

Amplasare pe suprafețe plane

TSW210 poate fi amplasat și pe o suprafață plană adecvată, cu respectarea condițiilor de ventilație și stabilitate mecanică.

Împământare și protecție

Carcasa metalică dispune de un șurub de împământare.

Instalarea trebuie realizată conform instrucțiunilor Teltonika și regulilor aplicabile infrastructurii electrice.

Verificarea conexiunilor după instalare

După alimentare, se recomandă verificarea indicatorului de stare și a LED-urilor porturilor Ethernet și SFP.

Aceste indicatoare ajută la identificarea legăturilor active și a eventualelor probleme de conectare.

Aplicații industriale pentru Teltonika TSW210

TSW210 poate fi integrat în diverse infrastructuri care necesită conectivitate Ethernet prin cablu și posibilitatea extinderii prin fibră optică.

Automatizări industriale și Industry 4.0

În liniile de producție, switch-ul poate conecta echipamente compatibile precum PLC-uri, calculatoare industriale, interfețe HMI și alte dispozitive cu Ethernet.

Conectivitatea Gigabit permite integrarea într-o infrastructură de comunicații utilizată pentru schimbul de date între sistemele industriale.

Depozite și logistică

În depozite, TSW210 poate conecta imprimante industriale de etichete, cititoare fixe de coduri de bare, terminale de lucru și alte echipamente de rețea.

Pentru locațiile cu mai multe zone operaționale, conexiunile SFP pot facilita extinderea rețelei prin fibră optică.

Sisteme de supraveghere video

Switch-ul poate transporta traficul Ethernet provenit de la echipamente video conectate.

Totuși, camerele care necesită PoE trebuie alimentate separat, deoarece TSW210 nu oferă această funcționalitate.

Infrastructuri energetice și utilități

Intervalul extins de temperatură și posibilitatea de montare pe șină DIN îl recomandă pentru evaluare în aplicații de rețea din domeniul energetic și al utilităților.

Conformitatea cu cerințele specifice instalației trebuie verificată în etapa de proiectare.

Rețele pentru echipamente de identificare automată

TSW210 poate fi utilizat și în infrastructuri AutoID unde mai multe dispozitive Ethernet trebuie conectate la rețeaua locală.

Exemplele includ sisteme de imprimare și aplicare a etichetelor, cititoare fixe și stații de lucru industriale.

Teltonika TSW210 vs. TSW200 – care este diferența?

Cele două modele oferă conectivitate Gigabit Ethernet și sloturi SFP, dar răspund unor cerințe diferite privind alimentarea dispozitivelor.

Când alegi TSW210?

TSW210 este potrivit când echipamentele conectate au alimentare proprie și ai nevoie de un switch industrial compact, cu opt porturi Gigabit și două sloturi SFP.

Când alegi TSW200?

TSW200 este o alternativă atunci când infrastructura trebuie să alimenteze prin Ethernet dispozitive compatibile PoE+.

Poate fi util pentru camere IP, puncte de acces și alte echipamente care acceptă standardele de alimentare prevăzute de producător.

Ce alegi dacă ai nevoie de VLAN?

Dacă proiectul necesită configurarea VLAN-urilor, monitorizarea porturilor sau alte funcții de administrare a rețelei, trebuie selectat un switch managed.

TSW210 este unmanaged și nu oferă utilizatorului funcții de administrare software a porturilor.

TSW210 unmanaged vs. switch managed

Alegerea unui switch unmanaged sau managed depinde de complexitatea infrastructurii și de nivelul de control necesar.

Avantajele unui switch unmanaged

Un switch unmanaged poate fi utilizat fără configurare prealabilă, fiind potrivit pentru extinderea simplă a rețelelor Ethernet.

Acest tip de echipament este util în instalațiile unde administrarea detaliată a traficului este realizată de alte componente de rețea.

Limitările unui switch unmanaged

TSW210 nu trebuie prezentat ca echipament cu administrare VLAN, interfață web de configurare, rutare IP sau funcții avansate de securitate a porturilor.

Pentru aceste cerințe trebuie evaluat un switch administrabil.

Când merită un switch managed?

În infrastructuri cu segmente VLAN, politici de acces, diagnosticare avansată sau cerințe specifice de redundanță, un switch managed poate oferi controlul necesar.

În gama Teltonika există și modele administrabile, precum TSW212, care pot fi analizate separat.

Ce trebuie verificat înainte de comandă?

Pentru alegerea corectă a unui switch industrial, trebuie evaluate atât caracteristicile echipamentului, cât și cerințele rețelei în care va fi instalat.

Numărul de porturi necesare

TSW210 oferă opt porturi RJ45 și două sloturi SFP.

Verifică dacă numărul de conexiuni este suficient pentru echipamentele existente și pentru extinderile planificate.

Necesitatea conectivității optice

Dacă vei folosi cele două sloturi SFP, stabilește tipul modulelor și al fibrei optice.

Cerințele de alimentare

Pregătește o sursă DC compatibilă cu intervalul de 7–57 V și cu cerințele electrice ale instalației.

Necesitatea alimentării PoE

Dacă dispozitivele conectate au nevoie de alimentare prin cablul Ethernet, TSW210 nu este suficient fără echipamente suplimentare.

Condițiile mediului industrial

Verifică temperatura, umiditatea, prezența prafului și nivelul de protecție necesar.

IP30 nu reprezintă protecție la apă sau etanșare împotriva prafului fin.

Codul comercial exact

Pentru modelul TSW210 există mai multe coduri comerciale, inclusiv TSW210000010 și TSW210000040.

Verifică disponibilitatea variantei solicitate și eventualele modificări ale configurației de livrare înainte de finalizarea achiziției.

Comandă Teltonika TSW210 de la AutoID

Ai nevoie de un switch Gigabit pentru conectarea echipamentelor industriale sau pentru extinderea unei rețele prin fibră optică?

Teltonika TSW210 oferă opt porturi Ethernet Gigabit, două sloturi SFP, montare pe șină DIN și funcționare într-un interval extins de temperatură.

Prin AutoID poți solicita informații despre disponibilitatea configurației TSW210000010, variantele comerciale actuale și accesoriile necesare proiectului.

Pentru o ofertă corectă, comunică numărul de echipamente conectate, necesitatea utilizării fibrei optice, tensiunea de alimentare disponibilă și cerințele privind PoE sau managementul rețelei.

Solicită ofertă AutoID pentru Teltonika TSW210 și verificarea configurației potrivite infrastructurii tale.

Întrebări frecvente despre Teltonika TSW210

1. Ce este Teltonika TSW210?

Este un switch Ethernet industrial unmanaged, echipat cu opt porturi RJ45 Gigabit și două sloturi SFP.

2. Câte porturi are TSW210?

Are opt porturi Ethernet RJ45 10/100/1000 Mbps și două sloturi SFP, în total zece interfețe de rețea.

3. Suportă alimentare PoE?

Nu. TSW210 nu furnizează PoE prin porturile Ethernet. Pentru această funcționalitate poate fi evaluat TSW200.

4. Este necesară configurarea software?

Nu pentru funcțiile de comutare obișnuite. TSW210 este unmanaged și funcționează plug-and-play.

5. Ce tensiune de alimentare acceptă?

Dispozitivul acceptă alimentare între 7 și 57 V DC, printr-un conector industrial cu doi pini.

6. Sursa de alimentare este inclusă?

Nu în pachetul standard corespunzător codului TSW210000010. Configurația livrată trebuie confirmată la comandă.

7. Poate fi montat pe șină DIN?

Da. TSW210 dispune de suport integrat pentru montare pe șină DIN.

8. Ce temperaturi suportă?

Intervalul de operare declarat de Teltonika este între -40°C și +75°C, cu respectarea celorlalte condiții de instalare.

9. Modulele SFP sunt incluse?

Modulele SFP nu sunt indicate ca parte a pachetului standard și trebuie selectate separat, după tipul legăturii optice.

10. Care este diferența dintre TSW210000010 și TSW210000040?

Ambele coduri sunt asociate modelului TSW210. TSW210000010 apare în documentația comercială anterioară, în timp ce TSW210000040 este listat ca variantă actuală de unii distribuitori. Confirmă codul disponibil și echivalența înainte de comandă.
