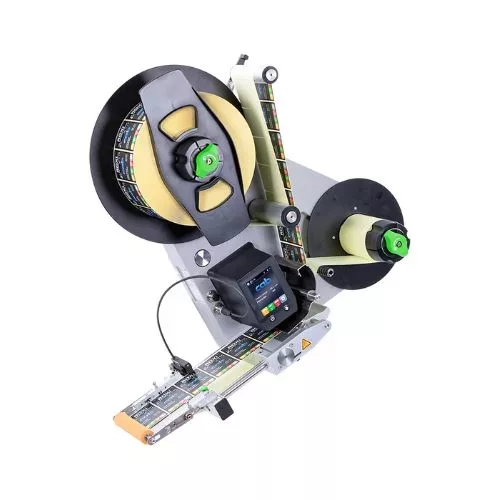

Dispenser de etichetare CAB ROXI

Cap, dispenser de etichetare CAB ROXI

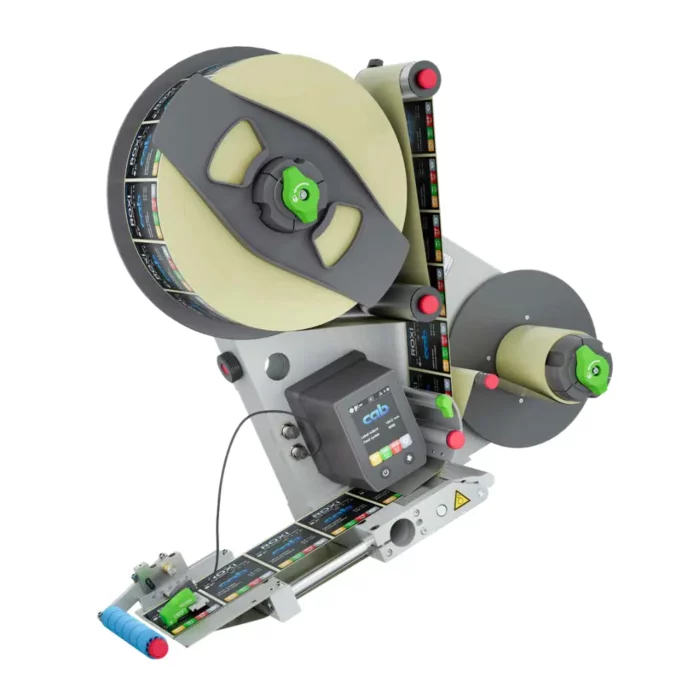

CAB ROXI este un cap de etichetare și dispenser industrial pentru aplicarea precisă și automată a etichetelor în linii de producție, sisteme de ambalare și instalații automatizate. Construcția compactă, electronica modernă și posibilitățile extinse de integrare fac din ROXI o soluție flexibilă pentru aplicații industriale continue.

Sistemul este disponibil în variante ROXI 60, ROXI 120 și ROXI 180 și poate procesa materiale cu lățimi de până la 56, 116 și respectiv 176 mm. Viteza benzii de etichete poate ajunge la 30 m/min, fiind posibilă sincronizarea automată cu viteza produselor transportate pe conveior.

CAB ROXI – etichetare automată precisă pentru industrie

ROXI a fost proiectat pentru integrarea directă în linii de producție sau în sisteme automate de etichetare. Unitatea poate fi instalată vertical, orizontal sau înclinată și poate furniza etichetele către partea stângă sau dreaptă, oferind flexibilitate ridicată atunci când spațiul disponibil este limitat.

• Viteză a benzii de etichete de până la 30 m/min
• Variante pentru materiale de 60, 120 și 180 mm
• Montaj vertical, orizontal sau înclinat
• Furnizarea etichetelor spre stânga sau spre dreapta
• Construcție compactă pentru integrare în utilaje și linii automate
• Conceput pentru funcționare industrială continuă
• Schimbare rapidă a rolei și timpi reduși de configurare
• Actualizare firmware prin Ethernet, USB sau FTP

Control și configurare direct de pe ROXI

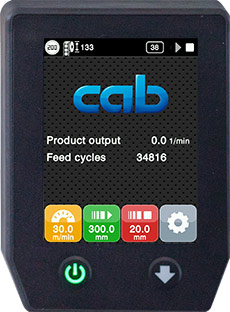

Panoul de operare CAB ROXI oferă acces rapid la parametrii esențiali ai procesului de etichetare și poate fi rotit cu 180° în funcție de poziția de montaj. Interfața permite configurarea unității folosind simboluri intuitive și afișează permanent informațiile importante despre proces.

Operatorul poate configura, printre altele:

• viteza benzii de etichete;
• sincronizarea cu viteza produsului;
• poziția etichetei pe produs;
• etichetarea multiplă;
• condițiile de pornire și oprire;
• pre-dispensing-ul etichetei;
• temporizarea pornirii și opririi;
• detectarea lipsei etichetei;
• parametrii pentru aplicatoare și module externe.

Integrare în sisteme de automatizare

CAB ROXI dispune de interfețe dezvoltate special pentru integrarea în echipamente industriale și sisteme de control externe.

• Ethernet pentru comunicație TCP/IP
• 2 x USB Host pentru accesorii, panou extern sau WLAN
• START pentru declanșarea etichetării prin senzor de produs sau semnal extern
• I/O industrial cu intrări și ieșiri digitale
• SYNC pentru sincronizarea cu un encoder rotativ
• PRINT & APPLY pentru conectarea unei imprimante sau a unui modul de transfer
• STOP pentru conectarea senzorului de etichetă

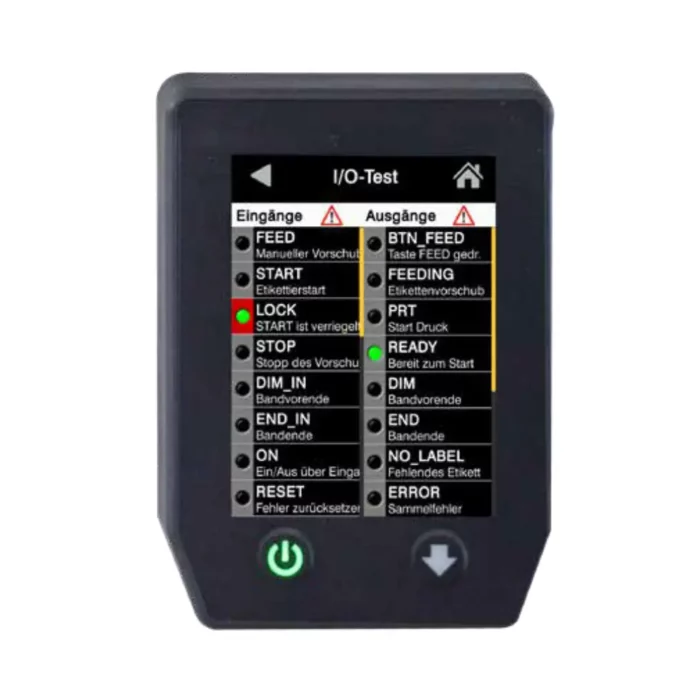

Intrările și ieșirile pot fi monitorizate direct pe panoul de control și pot fi simulate în timpul instalării și diagnosticării, simplificând integrarea ROXI în PLC-uri, mașini de ambalare și linii automate.

Conectivitate și diagnosticare

Firmware-ul ROXI este bazat pe un sistem embedded Linux și oferă instrumente avansate de configurare, mentenanță și diagnosticare.

• interfață web pentru configurare și service;
• jurnal de evenimente pentru urmărirea activității;
• fișiere de diagnostic în format XML;
• backup și restaurare a configurației;
• actualizări de firmware;
• control de la distanță prin rețea;
• suport pentru protocoale industriale disponibile în funcție de configurație și licențiere.

Materiale și dimensiuni de etichete

ROXI poate procesa etichete din hârtie și materiale sintetice precum PET, PE, PP și PVC. Configurația trebuie selectată în funcție de lățimea materialului și de aplicația de etichetare.

Lungimea etichetelor la alimentare este în mod standard între 10 și 250 mm, iar distanța minimă dintre etichete este de 2 mm. Pentru materiale speciale, etichete foarte mici, suporturi subțiri sau adezivi puternici este recomandată validarea aplicației înainte de configurarea sistemului.

Sincronizare cu viteza transportorului

Cu ajutorul unui encoder, viteza benzii de etichete poate fi sincronizată dinamic cu viteza produselor de pe transportor. Această funcție permite poziționarea constantă a etichetelor chiar și atunci când viteza liniei se modifică.

Sistemul poate utiliza senzori de produs pentru declanșarea automată a ciclului de etichetare și senzori dedicați pentru detectarea precisă a marginii etichetei.

Senzori pentru detectarea etichetelor

În funcție de material și configurație, ROXI poate lucra cu mai multe tehnologii de detectare:

• CEON – senzor inductiv cu sondă ceramică pentru detectarea diferenței de nivel dintre suport și etichetă;
• GAB 500-1 – senzor optic tip furcă;
• GAB 500-2 – senzor optic cu poziție reglabilă.

Aceste soluții permit configurarea sistemului pentru etichete din hârtie sau materiale sintetice, inclusiv pentru numeroase aplicații cu suport transparent.

Accesorii și opțiuni CAB ROXI

Pentru integrarea mecanică și electrică în instalație sunt disponibile numeroase accesorii CAB:

• senzor de produs;
• encoder rotativ și roată de fricțiune;
• panou extern de operare;
• lampă de semnalizare;
• cabluri I/O și cabluri de extensie;
• role de deviere;
• suporturi și tije de montaj;
• suporturi de coloană;
• indicator electronic de poziție EPOS;
• plăci de bază și sisteme de poziționare.

ROXI cu aplicatoare HERMES

Pentru aplicațiile în care eticheta trebuie transferată activ pe produs, CAB ROXI poate fi combinat cu o gamă extinsă de aplicatoare HERMES.

În funcție de aplicație, sunt disponibile soluții pentru:

• aplicare prin presare;
• aplicare fără contact prin jet de aer;
• aplicare prin rulare;
• aplicare pe două suprafețe adiacente;
• produse cu înălțimi variabile;
• suprafețe plane, înclinate sau curbate;
• etichetarea cablurilor, furtunurilor și țevilor;
• aplicarea de folii de protecție, membrane, garnituri și alte componente autoadezive.

Construit pentru utilizare industrială

CAB ROXI este conceput pentru utilizare continuă în medii industriale. Sistemul funcționează la temperaturi cuprinse între 5 și 40°C, dispune de clasă de protecție IP40 și este compatibil cu alimentare de 100–240 V AC, 50–60 Hz.

Arhitectura modulară și accesul rapid la componente reduc timpul necesar pentru schimbarea materialelor, configurare și operațiuni de mentenanță.

Alege configurația CAB ROXI potrivită aplicației tale

Configurația unui sistem ROXI depinde de lățimea etichetei, material, orientarea de montaj, direcția de dispensare, viteza liniei, senzorii utilizați și metoda prin care eticheta trebuie transferată pe produs.

AIDC Systems vă poate ajuta cu alegerea variantei ROXI, dimensionarea accesoriilor, selectarea senzorilor și configurarea sistemului de aplicare pentru integrarea în linia de producție.

Solicitați o ofertă pentru CAB ROXI și trimiteți-ne dimensiunea etichetei, materialul, viteza transportorului și modul în care eticheta trebuie aplicată pe produs.
