Imprimante de etichete CAB SQUIX

CAB SQUIX – imprimante industriale de etichete

Imprimantele CAB SQUIX sunt proiectate pentru imprimarea industrială a etichetelor în producție, logistică, depozitare, ambalare și trasabilitate. Familia include modele pentru etichete înguste, formate logistice standard, etichete late și etichete extra-late pentru paleți sau recipiente industriale.

În funcție de configurație, imprimantele folosesc transfer termic sau imprimare termică directă și oferă rezoluții de 203, 300 ori 600 dpi. Lățimea maximă de imprimare variază de la aproximativ 54 mm pentru etichete mici până la 216 mm pentru etichete de paleți, butoaie și ambalaje de mari dimensiuni.

Seria CAB SQUIX poate funcționa conectată la un calculator, integrată într-o rețea sau independent, folosind formate salvate în memoria imprimantei. Interfețele USB, Ethernet și RS-232, limbajul de programare cab JScript și opțiunile de intrare/ieșire permit conectarea la aplicații de etichetare, sisteme ERP, WMS, MES și linii automate de producție.

Construcția industrială cu șasiu metalic, panoul tactil și gama extinsă de periferice permit configurarea unei soluții adaptate procesului: imprimare simplă, tăiere, rebobinare, dezlipire, prezentare sau aplicare automată a etichetelor.

Compară și alte imprimante industriale de etichete disponibile pe AutoID.

Comparație între modelele CAB SQUIX

În anumite denumiri comerciale CAB, configurația de 203 dpi poate apărea abreviată ca „200 dpi”. Specificațiile finale trebuie verificate după codul exact al produsului.

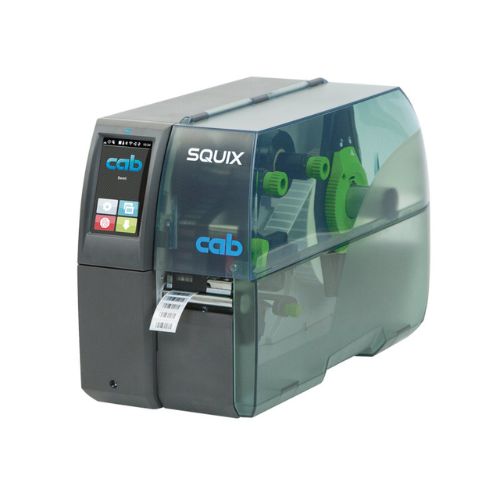

CAB SQUIX 2 pentru etichete mici și imprimare de precizie

CAB SQUIX 2 este modelul compact al familiei și este recomandat pentru materiale cu lățimi de până la aproximativ 63 mm. Este disponibil cu rezoluție de 300 sau 600 dpi.

Configurația de 600 dpi este potrivită pentru:

• texte foarte mici;
• coduri de bare cu densitate ridicată;
• etichete pentru componente electronice;
• plăcuțe de identificare;
• etichete pentru PCB;
• etichete tehnice compacte.

Pentru aplicații care nu necesită detalii foarte fine, varianta de 300 dpi oferă o viteză mai ridicată.

CAB SQUIX 4.3 pentru etichete logistice și aplicații generale

CAB SQUIX 4.3 este disponibil cu rezoluție de 203 sau 300 dpi și poate imprima etichete de aproximativ 4 inch. Este potrivit pentru formatele logistice uzuale, etichete de produs, identificarea cutiilor și operațiuni de depozit.

Varianta de 203 dpi este recomandată pentru:

• etichete de transport;
• etichete pentru cutii și paleți;
• coduri de bare de dimensiuni standard;
• etichete pentru picking și expediere;
• volume ridicate de imprimare.

Varianta de 300 dpi este indicată atunci când etichetele includ text mai mic, grafică, mai multe câmpuri sau coduri de bare compacte.

CAB SQUIX 4 pentru producție și etichete industriale

CAB SQUIX 4 este modelul universal al familiei, disponibil cu rezoluție de 300 sau 600 dpi. Lățimea de imprimare de până la 105,7 mm îl recomandă pentru majoritatea etichetelor utilizate în producție, automotive, electronice, logistică și identificarea produselor.

Configurația de 600 dpi este potrivită pentru:

• componente electronice;
• etichete cu text foarte fin;
• plăcuțe de identificare;
• coduri 2D de dimensiuni reduse;
• etichete tehnice cu multe informații;
• aplicații care necesită precizie ridicată.

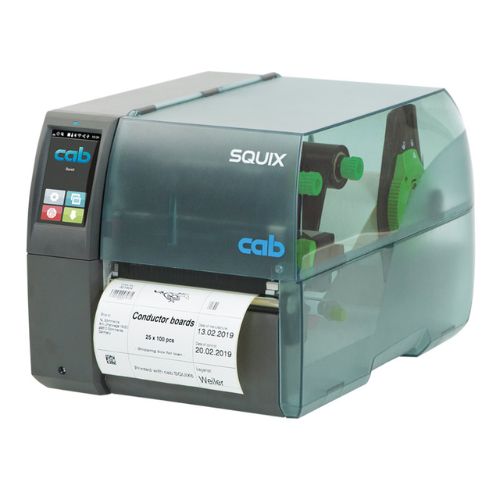

CAB SQUIX 6.3 pentru etichete late

CAB SQUIX 6.3 este proiectat pentru etichete cu lățimi de până la 168 mm. Modelul este recomandat pentru etichete logistice late, etichete Odette, UCC și GS1, ambalaje industriale și identificarea unităților logistice.

Rezoluția de 203 dpi oferă viteză și eficiență pentru coduri și texte mari, iar varianta de 300 dpi este recomandată pentru etichete late care conțin mai multe informații, simboluri sau elemente grafice.

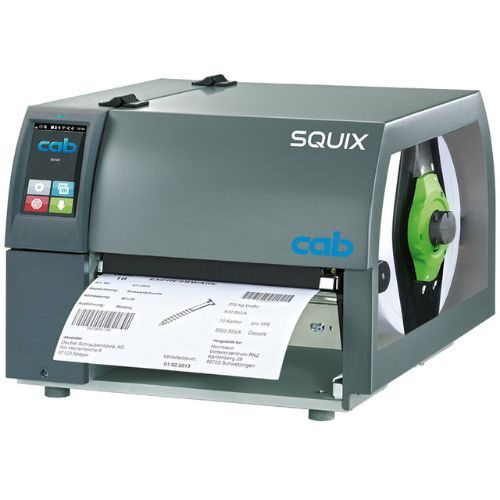

CAB SQUIX 8.3 pentru paleți și ambalaje extra-late

CAB SQUIX 8.3 poate imprima pe o lățime de până la 216 mm și este destinat formatelor extra-late. Este recomandat pentru etichete aplicate pe paleți, butoaie, containere, saci, recipiente industriale și ambalaje de mari dimensiuni.

Modelul utilizează rezoluție de 300 dpi și poate imprima cu o viteză de până la aproximativ 150 mm/s.

Transfer termic și imprimare termică directă

Modelele CAB SQUIX sunt utilizate în principal pentru imprimare prin transfer termic, folosind o rolă de etichete și un ribon. Tehnologia permite obținerea unor etichete rezistente la manipulare, frecare, umiditate, temperatură și substanțe chimice, în funcție de combinația dintre material și ribon.

Imprimarea termică directă nu utilizează ribon și este potrivită pentru etichete cu durată de utilizare redusă sau medie, precum etichete logistice temporare, documente de transport și identificări interne.

Consultă gama de riboane pentru imprimante cu transfer termic și categoria de role de etichete.

Versiuni CAB SQUIX disponibile

Versiune de bază

Imprimă pe etichete sau materiale continue alimentate de pe rolă ori în format fan-fold. Materialul poate fi rupt manual pe marginea frontală, tăiat cu un cutter opțional sau rebobinat extern.

Versiune P cu peeler

Modelele marcate cu litera P includ rebobinator intern și permit dezlipirea etichetei de suport. Eticheta poate fi preluată manual sau transferată către un aplicator automat.

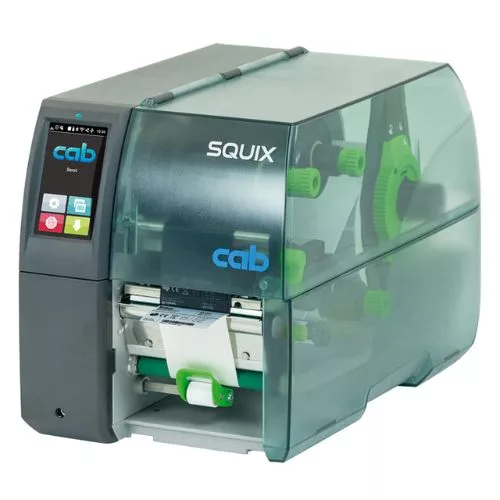

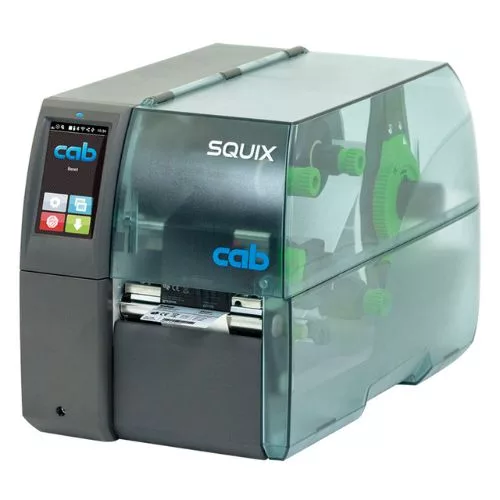

Versiune M

Modelele M folosesc ghidare centrată a materialului și sunt potrivite pentru etichete foarte mici, materiale subțiri, tuburi presate și materiale continue care necesită ghidare precisă.

Versiune MP

Configurația MP combină ghidarea centrată a materialului cu funcția de dezlipire și poate fi utilizată împreună cu aplicatoare compatibile.

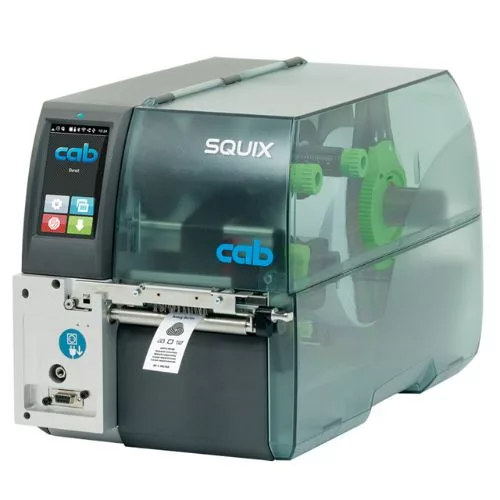

Versiune MT

Modelele MT sunt destinate în special materialelor textile și tuburilor continue. Un mecanism suplimentar separă materialul de ribon după imprimare și îmbunătățește transportul acestuia.

Versiuni RFID

Anumite configurații SQUIX 4 și 4.3 pot imprima și codifica etichete UHF RFID. Cipul este testat și programat în timpul procesului, iar etichetele nefuncționale pot fi marcate automat.

Integrare ERP, WMS și MES

CAB SQUIX poate fi integrat în fluxuri industriale și logistice pentru imprimarea automată a datelor generate de aplicațiile companiei.

Imprimanta poate primi informații precum:

• codul produsului și descrierea;
• lotul și data expirării;
• seria individuală;
• numărul comenzii;
• locația de depozit;
• codul SSCC;
• informații GS1;
• date de trasabilitate;
• coduri QR și Data Matrix;
• instrucțiuni de ambalare și expediere.

Interfețele standard includ USB, Ethernet și RS-232. Imprimantele pot utiliza protocoale de rețea, servicii web, OPC UA și interfețe digitale de intrare/ieșire, în funcție de configurație.

Formatele pot fi proiectate cu software CAB și trimise din ERP, WMS, MES sau dintr-o bază de date. Consultă categoria de software pentru proiectarea și automatizarea etichetelor.

Aplicatoare de etichete compatibile cu CAB SQUIX

Versiunile SQUIX cu funcție de dezlipire pot fi transformate în sisteme de imprimare și aplicare. Alegerea aplicatorului depinde de forma produsului, poziția suprafeței, distanța dintre imprimantă și produs, viteza liniei și dimensiunea etichetei.

Vezi și categoria de aplicatoare automate de etichete și sisteme de imprimare și aplicare.

CAB SQ 1000 – succesorul aplicatorului S1000

SQ 1000 este dezvoltarea actuală a aplicatorului CAB S1000 și păstrează compatibilitatea cu aplicațiile existente. Acesta transferă eticheta pe un tampon menținut prin vacuum și folosește un cilindru pneumatic pentru deplasarea tamponului către produs.

Este disponibil cu mai multe lungimi ale cursei cilindrului și poate fi configurat pentru suprafețe aflate la înălțimi diferite.

În funcție de tampon, eticheta poate fi:

• presată direct pe o suprafață plană;
• aplicată pe o suprafață ușor înclinată;
• suflată pe produse sensibile la presiune;
• rulată pe produse aflate în mișcare.

CAB SQ 3200 – aplicare în unghi

SQ 3200 este montat pe o imprimantă SQUIX cu funcție de dezlipire. Eticheta imprimată este preluată, rotită față de poziția inițială și aplicată automat cu ajutorul unui cilindru cu cursă scurtă.

Este potrivit pentru produse care trebuie etichetate lateral, frontal sau pe o suprafață orientată diferit față de direcția de ieșire a etichetei.

Modulele S5104, S5104 M și S5106

Modulele de distribuire S5104 permit etichetarea produselor aflate în mișcare pe un transportor. Un senzor detectează produsul și poziția țintă, iar viteza de avans a etichetei este sincronizată cu viteza transportorului.

În timp ce o etichetă este aplicată, imprimanta poate pregăti eticheta următoare. Modulele sunt potrivite pentru volume ridicate și pot atinge, în condițiile specificate de producător, aproximativ 60 de etichete pe minut.

Etichetatorul All-around pentru produse cilindrice

Sistemul All-around aplică etichete pe întreaga circumferință a unui produs cilindric. Produsul este poziționat pe role, iar aplicarea poate fi declanșată manual sau printr-o pedală.

Este recomandat pentru:

• sticle;
• flacoane;
• recipiente cilindrice;
• tuburi;
• produse fabricate în serii mici și medii.

CAB AXON 2 pentru tuburi și probe de laborator

AXON 2 este o soluție CAB specializată pentru imprimarea și aplicarea etichetelor pe tuburi și flacoane poziționate orizontal. Sistemul este destinat identificării rapide și sigure a mostrelor în laboratoare.

AXON 2 nu este un simplu accesoriu universal montat pe orice imprimantă SQUIX, ci un sistem dedicat aplicațiilor de laborator.

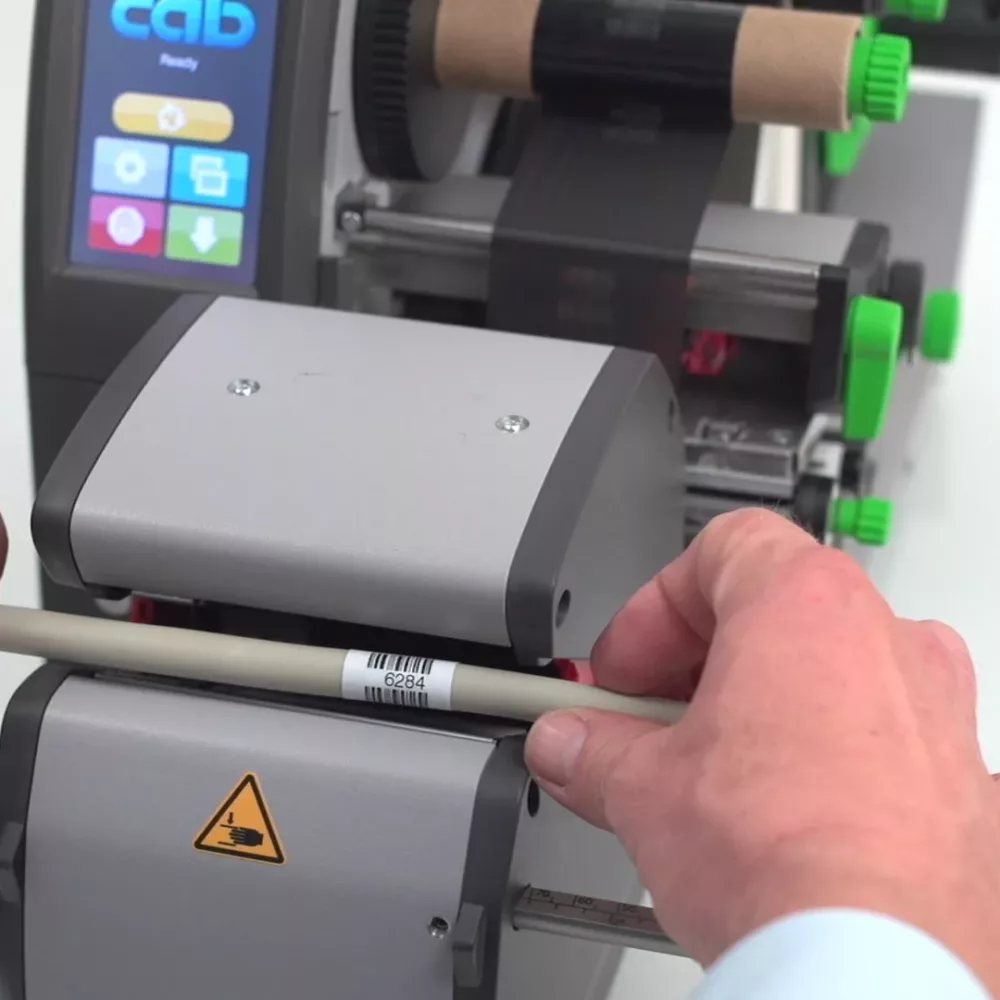

CAB WICON pentru cabluri și produse cilindrice subțiri

WICON este un aplicator wrap-around pentru produse cilindrice cu diametre de aproximativ 2–16 mm. Eticheta este înfășurată în jurul produsului pentru o identificare sigură și vizibilă.

Aplicațiile includ:

• fire individuale;
• cabluri electrice;
• furtunuri;
• tuburi;
• conducte subțiri;
• bare rotunde.

WICON este o soluție specializată și trebuie selectat în funcție de diametrul produsului, materialul etichetei și cerințele procesului.

Periferice și opțiuni pentru CAB SQUIX

Pe lângă aplicatoare, imprimantele CAB SQUIX pot fi echipate cu:

• cutter pentru etichete și materiale continue;
• cutter de perforare;
• rebobinator intern;
• rebobinator extern;
• derulator extern pentru role mari;
• senzor de prezentare a etichetei;
• interfață digitală I/O;
• adaptor WLAN;
• panou de control extern;
• suport de podea pentru integrare în producție;
• protecții pentru medii cu praf sau cerințe ESD.

Cum alegi modelul CAB SQUIX potrivit?

1. Stabilește lățimea etichetei

• până la aproximativ 56 mm: SQUIX 2;
• până la aproximativ 108 mm: SQUIX 4.3 sau SQUIX 4;
• până la aproximativ 168 mm: SQUIX 6.3;
• până la aproximativ 216 mm: SQUIX 8.3.

2. Alege rezoluția

• 203 dpi: etichete logistice, cutii, paleți și text de dimensiuni normale;
• 300 dpi: utilizare generală, produse, logistică și coduri compacte;
• 600 dpi: texte foarte mici, etichete electronice și coduri de densitate ridicată.

3. Alege tehnologia de imprimare

Pentru etichete temporare poate fi suficientă imprimarea termică directă. Pentru etichete industriale durabile se recomandă transferul termic și un ribon ales în funcție de material.

4. Decide modul de manipulare a etichetei

• rupere manuală;
• tăiere automată;
• rebobinare;
• dezlipire și prezentare;
• aplicare automată;
• codificare RFID.

5. Verifică integrarea

Stabilește dacă imprimanta va funcționa local, în rețea, conectată la ERP/WMS/MES sau integrată într-o linie de producție prin semnale I/O.

6. Testează consumabilele

Înainte de alegerea configurației finale trebuie testate eticheta, adezivul, ribonul, viteza, rezoluția și rezistența imprimării în condițiile reale ale aplicației.

Întrebări frecvente despre CAB SQUIX

1. Ce rezoluție aleg: 203, 300 sau 600 dpi?

Rezoluția de 203 dpi este potrivită pentru etichete logistice și coduri de dimensiuni standard. Rezoluția de 300 dpi oferă un echilibru între viteză și detaliu. Rezoluția de 600 dpi este recomandată pentru texte foarte mici, componente electronice și coduri cu densitate ridicată.

2. Care este diferența dintre SQUIX 4 și SQUIX 4.3?

SQUIX 4.3 este disponibil cu rezoluție de 203 sau 300 dpi și este orientat spre aplicații universale și logistice. SQUIX 4 este disponibil cu 300 sau 600 dpi și este recomandat inclusiv pentru etichete tehnice care necesită precizie ridicată.

3. Ce model este potrivit pentru etichete late?

SQUIX 6.3 imprimă până la aproximativ 168 mm și este potrivit pentru etichete GS1, UCC și Odette. Pentru etichete extra-late, de până la aproximativ 216 mm, se recomandă SQUIX 8.3.

4. Ce înseamnă litera P în denumirea imprimantei?

Litera P indică o versiune cu funcție de dezlipire și rebobinator intern. Eticheta este separată de suport și poate fi preluată manual sau transferată către un aplicator automat.

5. Pot fi montate aplicatoare pe orice model SQUIX?

Nu. Aplicatoarele necesită, în general, o versiune compatibilă cu funcție de dezlipire și o combinație corectă între imprimantă, port periferic, tampon, senzor și dimensiunea etichetei. Compatibilitatea trebuie verificată pentru fiecare configurație.

6. CAB SQUIX poate fi integrată într-un sistem ERP sau MES?

Da. Imprimantele dispun de interfețe industriale și de rețea și pot primi date de la aplicații ERP, WMS și MES. Integrarea poate fi realizată prin software de etichetare, cab JScript, servicii de rețea, OPC UA sau interfață I/O, în funcție de aplicație.

7. Ce ribon este potrivit pentru CAB SQUIX?

Ribonul se alege în funcție de materialul etichetei și rezistența necesară. Pentru hârtie se utilizează frecvent ceară sau ceară-rășină, iar pentru materiale sintetice și medii solicitante se recomandă ribon de rășină.

Comandă configurația CAB SQUIX potrivită

Alegerea unei imprimante CAB SQUIX trebuie făcută în funcție de lățimea etichetei, rezoluție, volum, material, integrarea software și modul în care eticheta va fi preluată sau aplicată.

Echipa AutoID te poate ajuta să selectezi imprimanta, aplicatorul, cutterul, senzorii, ribonul și rolele de etichete potrivite pentru aplicația ta și să verifici integrarea cu sistemul ERP, WMS sau MES.
