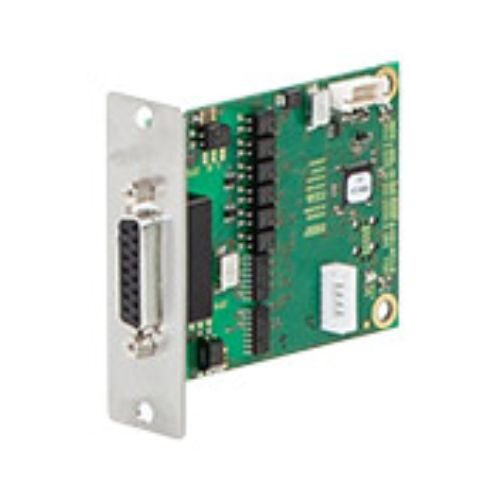

Interfață digitală I/O CAB 6010512.001, 5V, PX Q

MSRP: 176,00 €AutoID: 145,73 € ex. TVA

1.138,61 lei 942,59 lei incl. TVA

CAB 6010512.001 este o interfață digitală I/O de 5 VDC, identificată de producător drept I/O 5V15-2, destinată modulelor industriale de imprimare CAB PX Q. Permite conectarea modulului de imprimare la sisteme externe de automatizare printr-un conector SUB-D cu 15 pini.

Interfața oferă semnale pentru pornirea imprimării, avansul etichetelor, pauză, reimprimare și anularea lucrărilor, precum și ieșiri pentru monitorizarea stării imprimantei, disponibilității datelor și erorilor de consumabile.

Placa utilizează comunicație internă USB și circuite de intrare cu optocuploare, fiind destinată configurațiilor CAB PX Q fără funcție Ribbon Saver.

Cod producător: 6010512.001. Pentru înlocuirea corectă, verifică modelul PX Q și configurația interfeței existente. Solicită ofertă AutoID pentru compatibilitate, disponibilitate și integrare.

Cere ofertă pentru disponibilitate
    MPN: 6010512.001Categorie: Model:

    Recenzii

    Nu există recenzii până acum.

    Numai clienții autentificați, care au cumpărat acest produs, pot să scrie o recenzie.

    Despre produs

    Descriere produs

    Interfață digitală I/O CAB 6010512.001 – control extern 5 VDC pentru PX Q

    Interfața digitală CAB 6010512.001 (I/O 5V15-2) este o placă electronică destinată modulelor industriale de imprimare CAB PX Q, utilizată pentru conectarea acestora la sisteme externe de comandă și automatizare.

    Componenta permite transmiterea comenzilor de imprimare și recepționarea semnalelor de stare printr-o interfață SUB-D cu 15 pini, cu circuite digitale de 5 V. Este potrivită pentru instalații în care funcționarea modulului de imprimare trebuie sincronizată cu un PLC, un controler industrial sau un alt sistem automatizat compatibil.

    Prin intermediul semnalelor de intrare și ieșire, echipamentul poate primi comenzi pentru pornirea imprimării, avansul etichetelor, întreruperea temporară a operațiunilor și reimprimare. În același timp, poate transmite informații privind finalizarea imprimării, disponibilitatea lucrărilor și apariția unor erori.

    Codul CAB 6010512.001 identifică varianta I/O 5V15-2, fără suport pentru funcția Ribbon Saver.

    Ce este interfața CAB I/O 5V15-2?

    Interfața I/O 5V15-2 este o componentă electronică utilizată pentru schimbul de semnale digitale între modulul de imprimare CAB și sistemele externe de automatizare.

    Rolul interfeței în automatizarea imprimării

    Într-o linie automată de etichetare, imprimarea trebuie adesea coordonată cu deplasarea produselor, poziționarea ambalajelor și funcționarea aplicatoarelor.

    Prin interfața digitală, un controler extern poate transmite comenzi către modulul PX Q, fără ca operatorul să fie nevoit să inițieze manual fiecare ciclu.

    De exemplu, după identificarea unui produs într-un punct de lucru, automatizarea poate transmite semnalul de pornire a imprimării, în condițiile în care lucrarea este deja pregătită în sistem.

    Comunicație prin semnale I/O digitale

    CAB 6010512.001 utilizează semnale discrete de comandă și stare, nu o interfață Ethernet de comunicație în rețea.

    Fiecare semnal îndeplinește o funcție specifică, precum pornirea imprimării sau indicarea lipsei materialului.

    Această abordare permite integrarea în instalații unde controlul operațional se realizează prin intrări și ieșiri digitale.

    Interfață SUB-D cu 15 pini

    Conectorul extern SUB-D cu 15 pini permite accesul la semnalele de comandă, semnalele de stare și conexiunile auxiliare prevăzute de producător.

    Dispunerea contactelor este documentată în manualul CAB pentru interfețele I/O 5V15-2 și I/O 5V15-3.

    Conectarea internă prin USB

    Placa I/O comunică intern cu procesorul modulului PX Q printr-o interfață USB.

    Această conexiune internă nu trebuie confundată cu un port USB extern destinat conectării directe la un calculator.

    Funcțiile de comandă ale interfeței CAB 6010512.001

    Interfața pune la dispoziție cinci semnale de intrare pentru controlul operațiunilor de imprimare.

    STARTPR – pornirea imprimării

    Semnalul STARTPR permite inițierea imprimării.

    În modul Edge, o tranziție de semnal declanșează imprimarea unei singure etichete.

    În modul Level, imprimarea poate continua cât timp semnalul este activ, conform configurării dispozitivului.

    FEED – avansul etichetelor

    Semnalul FEED permite avansarea unei etichete neimprimate pentru sincronizarea transportului materialului.

    Funcționarea depinde de starea modulului de imprimare și de condițiile specificate de CAB.

    PAUSE – întreruperea temporară

    PAUSE permite schimbarea stării de pauză a modulului.

    Poate fi utilizat în secvențe automate care necesită oprirea temporară a procesului de imprimare.

    REPRINT – reimprimarea etichetei

    Prin REPRINT, sistemul extern poate solicita repetarea ultimei etichete.

    Comportamentul depinde de modul de activare configurat, precum Edge, Level sau START/REPRINT.

    JOBDEL – anularea lucrării

    Semnalul JOBDEL permite anularea unei lucrări de imprimare.

    În funcție de configurația software, comanda poate fi utilizată pentru anularea lucrării curente sau a tuturor lucrărilor din buffer.

    Monitorizarea stării prin ieșirile digitale

    Pe lângă comenzile primite, interfața CAB 6010512.001 permite transmiterea a șase semnale de stare către sistemul extern.

    ENDPRINT – confirmarea finalizării

    Semnalul ENDPRINT este utilizat pentru indicarea unei stări de finalizare a operațiunii de imprimare.

    Comportamentul poate fi configurat în mai multe moduri, inclusiv pentru semnalizarea poziționării etichetei în modul peel-off.

    DATA_RDY – lucrare disponibilă

    DATA_RDY indică existența unei lucrări de imprimare disponibile în memoria modulului.

    Această informație poate fi utilizată pentru coordonarea următoarei operațiuni din fluxul automatizat.

    SRV_REQ – imprimanta nu este pregătită

    Semnalul SRV_REQ indică faptul că modulul de imprimare nu este pregătit pentru funcționare.

    Printre condițiile documentate se numără existența unei erori, nesincronizarea transportului etichetelor sau deschiderea capului de imprimare.

    MEDIA_OUT – lipsa etichetelor

    MEDIA_OUT semnalizează absența materialului de etichetare.

    Într-un sistem automatizat, informația poate fi utilizată pentru oprirea unui ciclu sau notificarea operatorului.

    RIBBON_OUT – lipsa ribbonului

    RIBBON_OUT indică lipsa ribbonului de transfer termic în configurațiile în care acesta este utilizat.

    RIBBON_LOW – avertizare consumabil

    RIBBON_LOW permite semnalizarea apropierii de sfârșitul ribbonului, atunci când funcția de avertizare este activată în configurația imprimantei.

    Acest semnal poate ajuta sistemul de automatizare să transmită o notificare înainte de epuizarea consumabilului.

    Specificații tehnice CAB 6010512.001

    Caracteristicile sunt documentate pentru interfața CAB I/O 5V15-2, utilizată în echipamentele PX Q compatibile.

    CaracteristicăSpecificație
    ProducătorCAB Produkttechnik
    Cod producător / MPN6010512.001
    Denumire tehnicăI/O Interface 5V15-2
    Tip componentăPlacă electronică de interfață I/O
    Familie compatibilăCAB PX Q
    Tensiune de operare I/O5 V
    Conector externSUB-D, 15 pini
    Comunicație internă cu CPUUSB
    Intrări de comandă documentate5
    Ieșiri de stare documentate6
    Circuite de intrareOptocuploare, cu rezistență de limitare de 330 Ω
    Circuite de ieșireRelee cu semiconductori (Solid State Relays)
    Tensiune maximă pentru ieșirile I/O5 V
    Curent maxim pentru ieșirile I/O20 mA
    Alimentare logică a optocuploarelorInternă sau externă, configurabilă la 5 V
    Linie auxiliară documentată+24 V, protejată prin siguranță de 500 mA
    Suport Ribbon SaverNu
    Moduri de comandăEdge, Level și moduri configurabile
    ConfigurareDin meniul Setup > Interfaces > I/O
    UtilizareIntegrare cu automatizări și sisteme externe de comandă
    Poziție în catalogul de service PX QReper 21.2, ansamblul electronic

    Atenție: prezența liniei auxiliare de +24 V pe conector nu transformă interfața într-un modul I/O de 24 V. Semnalele digitale trebuie conectate conform limitelor electrice specificate de CAB.

    Configurația pinilor pentru interfața SUB-D 15

    Interfața dispune de contacte pentru comenzile externe, ieșirile de stare și conexiunile de alimentare auxiliară.

    PinSemnalFuncție
    1GND_EXTReferință de masă pentru alimentarea de 5 V
    25P_EXTAlimentare 5 V pentru circuitele optocuploarelor
    3STARTPRPornire imprimare
    4FEEDAvans etichetă
    5PAUSEPauză / reluare
    6REPRINTReimprimarea ultimei etichete
    7P24Alimentare auxiliară internă +24 V
    8GNDMasă pentru alimentarea auxiliară
    9RIBBON_LOWAvertizare nivel redus ribbon
    10SRV_REQImprimanta nu este pregătită
    11ENDPRINTSemnal de finalizare imprimare
    12MEDIA_OUTLipsă material
    13RIBBON_OUTLipsă ribbon
    14DATA_RDYLucrare de imprimare disponibilă
    15JOBDELAnulare lucrare

    Alegerea alimentării interne sau externe

    CAB permite configurarea alimentării de 5 V pentru circuitele optocuploarelor.

    În modul implicit, este utilizată alimentarea internă. Pentru anumite instalații poate fi configurată utilizarea unei surse externe corespunzătoare.

    Limitele electrice ale ieșirilor

    Ieșirile cu relee semiconductoare sunt documentate pentru o tensiune maximă de 5 V și un curent maxim de 20 mA.

    Nu trebuie conectate direct la sarcini sau circuite care depășesc aceste limite.

    Respectarea schemei de cablare

    Corespondența pinilor, polaritatea, împământarea și semnalele de comandă trebuie verificate în manualul oficial înainte de instalare.

    Pentru un PLC care utilizează circuite digitale de 24 V, poate fi necesară o interfață de adaptare, dimensionată conform cerințelor electrice.

    Compatibilitate cu modulele industriale CAB PX Q

    CAB 6010512.001 apare în documentația familiei PX Q. Selectarea componentei se face în funcție de configurația hardware, inclusiv de prezența sau absența funcției Ribbon Saver.

    CAB PX Q4

    Familia PX Q4 include module de imprimare industrială destinate sistemelor automate de etichetare.

    Placa 6010512.001 apare în catalogul comun de piese PX Q, pentru configurațiile cu interfață I/O de 5 V și fără economisitor de ribbon.

    CAB PX Q4.3

    Modelele PX Q4.3 fac parte din aceeași familie de module industriale.

    Înainte de achiziție trebuie verificată versiunea constructivă și interfața montată pe echipament.

    CAB PX Q6.3

    Familia PX Q6.3 este documentată în același catalog de service.

    Compatibilitatea piesei depinde de configurația electronică a modulului, nu exclusiv de lățimea de imprimare.

    Configurații fără Ribbon Saver

    Catalogul CAB identifică 6010512.001 prin marcajul NZ:

    • N – fără Ribbon Saver.
    • Z – interfață I/O de 5 V.

    Această identificare este importantă atunci când se comandă placa drept piesă de schimb.

    Pentru echipamentele cu funcție Ribbon Saver, documentația indică o altă variantă de placă I/O.

    CAB 6010512.001 vs. CAB 6010515.001

    Ambele componente fac parte din familia de interfețe digitale de 5 V pentru PX Q, însă au configurații diferite.

    CAB 6010512.001 – I/O 5V15-2

    Această variantă este destinată configurațiilor PX Q fără suport Ribbon Saver.

    Permite schimbul semnalelor digitale de comandă și stare cu sistemele externe.

    CAB 6010515.001 – I/O 5V15-3

    Varianta 6010515.001 are aceeași clasă de interfață digitală, dar include suport pentru funcția Ribbon Saver.

    Este identificată separat în catalogul de piese CAB.

    Diferențele principale

    Caracteristică6010512.0016010515.001
    Model interfațăI/O 5V15-2I/O 5V15-3
    Tensiune I/O5 V5 V
    Conector externSUB-D 15SUB-D 15
    Comunicație internăUSBUSB
    Familia echipamentuluiPX QPX Q
    Suport Ribbon SaverNuDa
    Marcaj catalog PX QNZYZ

    Cele două variante nu trebuie tratate ca piese interschimbabile fără confirmarea configurației și a cerințelor de service.

    Integrarea interfeței I/O cu automatizări industriale

    Prin conectarea la un sistem extern de control, modulul PX Q poate participa la procese în care imprimarea trebuie coordonată cu alte operațiuni.

    Conectarea la un PLC

    Un controler PLC poate transmite semnale de comandă și poate monitoriza starea modulului de imprimare, folosind circuite compatibile cu interfața I/O.

    Integrarea presupune proiectarea corectă a cablajului și a logicii de comandă.

    Sincronizarea cu benzile transportoare

    În liniile de ambalare, imprimarea poate fi declanșată în raport cu evenimentele generate de sistemul de automatizare.

    Prin STARTPR, echipamentul poate primi comanda de imprimare la momentul corespunzător.

    Controlul proceselor de etichetare

    Semnale precum ENDPRINT și DATA_RDY pot fi utilizate pentru coordonarea etapelor unui sistem automat de imprimare și aplicare.

    Logica exactă depinde de modul de imprimare și de configurația aplicației.

    Monitorizarea consumabilelor

    Semnalele RIBBON_LOW, RIBBON_OUT și MEDIA_OUT permit identificarea unor condiții privind materialele consumabile.

    Un sistem de automatizare poate utiliza aceste informații pentru notificări și opriri controlate, în funcție de programarea realizată.

    Configurarea interfeței CAB I/O 5V15-2

    Manualul CAB documentează configurarea semnalelor prin meniul modulului de imprimare.

    Accesarea meniului I/O

    Configurarea se realizează din:

    Setup > Interfaces > I/O

    Aici sunt disponibili parametrii care determină modul de interpretare a semnalelor.

    Configurarea modului START

    Semnalul STARTPR poate fi configurat pentru funcționare în mod Edge sau Level.

    Alegerea depinde de modul în care controlerul extern trebuie să declanșeze operațiunile de imprimare.

    Configurarea reimprimării

    Interfața permite selectarea modului REPRINT, inclusiv a opțiunilor pentru reimprimarea unei etichete sau repetarea acesteia în anumite condiții.

    Ajustarea întârzierii de pornire

    Parametrul Start Delay permite configurarea unei întârzieri între recepționarea semnalului și inițierea ciclului.

    Manualul documentează valori de până la 2,5 secunde.

    Configurarea timpului de blocare

    Lock Time permite ignorarea unor semnale suplimentare de pornire recepționate într-un interval configurat.

    Această funcție poate fi utilă atunci când automatizarea trebuie să împiedice declanșarea repetată accidentală a unui ciclu.

    Când este necesară înlocuirea interfeței CAB 6010512.001?

    Placa poate fi comandată ca piesă de schimb atunci când diagnosticul tehnic confirmă necesitatea înlocuirii interfeței I/O.

    Comenzile externe nu mai sunt recepționate

    Dacă modulul nu mai reacționează la semnalele STARTPR, FEED sau PAUSE, trebuie verificată întreaga conexiune externă.

    Defecțiunea poate proveni din cablaj, controler, configurație sau placa I/O.

    Semnalele de stare nu sunt transmise

    Dacă automatizarea nu mai recepționează informațiile ENDPRINT sau SRV_REQ, este necesară verificarea circuitelor și a configurației.

    Deteriorarea componentei electronice

    O placă deteriorată fizic sau electric trebuie evaluată de personal tehnic calificat.

    Nu este recomandată înlocuirea fără identificarea cauzei inițiale a defecțiunii.

    Mentenanța echipamentelor PX Q

    Într-o infrastructură industrială, documentarea codurilor de piese și a configurațiilor instalate poate facilita intervențiile planificate.

    Recomandări pentru montaj și siguranță

    CAB 6010512.001 este o componentă electronică internă, iar instalarea trebuie realizată conform manualului de service al modulului PX Q.

    Verificarea configurației existente

    Înainte de comandă, identifică placa instalată și confirmă dacă echipamentul utilizează interfața de 5 V fără Ribbon Saver.

    Oprirea și izolarea echipamentului

    Pentru intervențiile asupra ansamblurilor electronice, alimentarea trebuie întreruptă, iar echipamentul trebuie securizat conform procedurilor producătorului.

    Protecție la descărcări electrostatice

    Plăcile electronice trebuie manipulate folosind măsuri de protecție ESD corespunzătoare.

    Respectarea limitelor de tensiune

    Nu conecta semnale externe de 24 V direct la circuitele I/O documentate pentru 5 V.

    Interfața trebuie integrată prin conexiuni și circuite compatibile.

    Verificarea funcționării

    După intervenție, personalul tehnic trebuie să verifice recepția comenzilor, transmiterea semnalelor de stare și funcționarea normală a modulului.

    Aplicații industriale pentru interfața CAB 6010512.001

    Componenta este relevantă pentru proiectele care utilizează module PX Q conectate la infrastructuri de automatizare.

    Producție industrială

    În liniile de producție, modulul de imprimare poate primi comenzi de la sistemul automatizat pentru pregătirea etichetelor de identificare.

    Ambalare și etichetare automată

    În procesele de ambalare, interfața permite coordonarea operațiunilor de imprimare cu alte etape ale fluxului.

    Logistică și distribuție

    Sistemele automatizate de etichetare pot fi utilizate pentru identificarea coletelor, ambalajelor și unităților de transport.

    Integrarea sistemelor industriale

    Pentru integratorii de echipamente, disponibilitatea unei interfețe digitale dedicate facilitează proiectarea conexiunilor dintre modulul de imprimare și controlerele compatibile.

    Service și mentenanță

    Placa poate fi utilizată ca piesă de schimb în intervențiile asupra echipamentelor PX Q prevăzute cu aceeași configurație I/O.

    Cum alegi corect interfața digitală CAB?

    Alegerea componentei trebuie să înceapă cu identificarea exactă a modelului și a versiunii hardware.

    Verifică modelul PX Q

    Notează varianta completă a modulului și, dacă este necesar, numărul de serie.

    Confirmă tensiunea interfeței

    CAB oferă variante I/O cu caracteristici electrice diferite, inclusiv 5 V și 24 V.

    Nu selecta o placă numai după aspectul conectorului.

    Identifică funcția Ribbon Saver

    Pentru o configurație cu economisitor de ribbon, verifică utilizarea variantei I/O corespunzătoare.

    Compară codul piesei

    Pentru componenta prezentată aici, codul este 6010512.001, asociat interfeței I/O 5V15-2.

    Solicită confirmare tehnică

    Dacă echipamentul nu are un cod de piesă vizibil sau dacă a suferit modificări, transmite detaliile tehnice către AutoID pentru verificarea variantei potrivite.

    Comandă interfața CAB 6010512.001 de la AutoID

    Ai nevoie să înlocuiești interfața digitală de comandă a unui modul CAB PX Q?

    CAB 6010512.001 este placa I/O 5V15-2 pentru configurațiile compatibile de 5 V fără suport Ribbon Saver.

    Prin AutoID poți solicita informații despre disponibilitatea comercială, compatibilitatea cu echipamentul și documentația necesară intervenției.

    Pentru identificarea corectă, transmite modelul complet al modulului PX Q, seria echipamentului și codul plăcii existente.

    Solicită o ofertă AutoID pentru interfața digitală CAB 6010512.001 și verificarea compatibilității tehnice.

    Întrebări frecvente despre CAB 6010512.001

    1. Ce este CAB 6010512.001?

    Este o placă electronică de interfață digitală I/O de 5 V, identificată drept I/O 5V15-2, pentru modulele industriale CAB PX Q.

    2. Ce conector utilizează?

    Interfața dispune de un conector extern SUB-D cu 15 pini.

    3. Este compatibilă cu CAB PX Q?

    Da. Codul este documentat pentru familia PX Q, în configurațiile de 5 V fără Ribbon Saver.

    4. Poate fi conectată la un PLC?

    Da, prin circuite de comandă și semnalizare compatibile cu specificațiile electrice ale interfeței.

    5. Câte semnale digitale oferă?

    Manualul de conexiuni documentează cinci intrări de comandă și șase ieșiri de stare, plus pini dedicați conexiunilor auxiliare.

    6. Suportă funcția Ribbon Saver?

    Nu. Pentru această funcție, CAB documentează varianta I/O 5V15-3, cod 6010515.001.

    7. Poate primi direct semnale I/O de 24 V?

    Nu. Circuitele I/O sunt documentate pentru 5 V. Integrarea cu sisteme de 24 V necesită verificarea și adaptarea electrică corespunzătoare.

    8. Poate comanda pornirea imprimării?

    Da. Semnalul STARTPR permite declanșarea operațiunilor de imprimare în modurile configurate.

    9. Se poate utiliza ca piesă de schimb?

    Da, pentru echipamentele PX Q compatibile, după confirmarea codului plăcii și a configurației electronice.

    10. Unde pot comanda CAB 6010512.001?

    Poți solicita o ofertă prin AutoID, indicând codul 6010512.001 și modelul modulului de imprimare.
