Perfect ID UNI7030 M730 ETSI, cod PID-RFMO-210209-ETSI, este o etichetă RFID UHF pasivă, flexibilă și autoadezivă, proiectată pentru identificarea obiectelor și echipamentelor cu suprafețe metalice.

Eticheta are dimensiuni de 70 × 30 × 1 mm, folosește cipul Impinj M730, oferă 128 de biți de memorie EPC și funcționează în banda europeană ETSI 865–868 MHz.

Spre deosebire de o etichetă RFID standard, UNI7030 este concepută pentru a funcționa pe metal, inclusiv pe anumite suprafețe neregulate sau ușor curbate. Construcția flexibilă și materialul frontal din poliester sintetic permit integrarea în proiecte de identificare a activelor industriale.

Producătorul declară o distanță de citire de până la 12 metri în condiții de laborator și protecție IP68, cu testare specificată pentru cinci ore la o adâncime de un metru.

Eticheta poate fi imprimată și codificată cu echipamente RFID industriale care acceptă formatul și grosimea acesteia.

Cod comercial: PID-RFMO-210209-ETSI. Referință Perfect ID: RFMO-210209-ETSI.

Ce este tagul RFID Perfect ID UNI7030?

UNI7030 face parte din gama de etichete RFID specializate pentru identificarea activelor metalice, cunoscute și sub denumirea On-Metal Labels.

Principala particularitate este construcția optimizată pentru a permite comunicarea RFID atunci când eticheta este aplicată pe un obiect metalic.

Etichetă RFID flexibilă

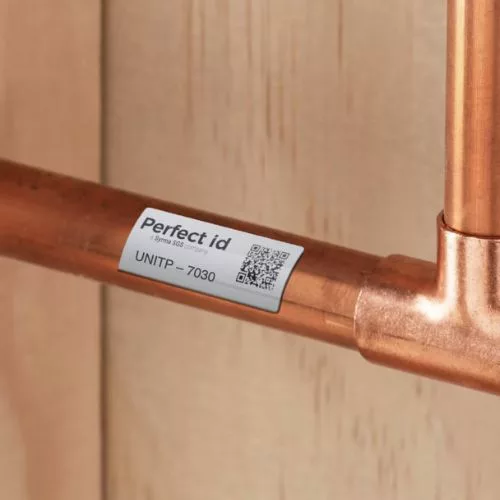

Spre deosebire de unele taguri industriale rigide, UNI7030 utilizează o construcție flexibilă.

Această caracteristică permite aplicarea pe anumite suprafețe care nu sunt perfect plane.

Flexibilitatea nu înseamnă însă că eticheta poate fi îndoită sau pliată fără limitări.

Aplicare directă pe metal

Tagul este destinat identificării obiectelor metalice, pentru care etichetele RFID obișnuite pot avea performanțe reduse.

Designul RF al UNI7030 este optimizat pentru această categorie de suporturi.

Fixare prin adeziv

Eticheta este prevăzută cu sistem de fixare adeziv.

Nu necesită în mod obișnuit șuruburi sau nituri, însă aderența trebuie verificată pe materialul și finisajul real al obiectului.

Cip Impinj M730

Circuitul integrat RFID este Impinj M730, din familia M700.

Acesta suportă standardul UHF Gen2v2 și permite stocarea unui identificator EPC de până la 128 de biți.

Identificare fără baterie

UNI7030 este un tag RFID pasiv.

Nu are acumulator propriu și nu necesită încărcare sau conectare la o sursă de alimentare.

De ce este necesară o etichetă RFID specială pentru metal?

Metalul poate modifica semnificativ comportamentul unei antene RFID.

Acesta este motivul pentru care etichetele RFID obișnuite nu sunt întotdeauna potrivite pentru echipamente, containere și alte obiecte metalice.

Influența metalului asupra comunicației RFID

Un transponder RFID UHF utilizează o antenă pentru a recepționa energia radio transmisă de cititor și pentru a răspunde prin reflexia controlată a semnalului.

În apropierea unei suprafețe metalice, condițiile electromagnetice se schimbă.

O antenă neproiectată pentru această situație poate pierde din performanță.

Construcție optimizată On-Metal

UNI7030 este concepută pentru aplicarea pe suprafețe metalice.

Această optimizare permite identificarea obiectelor care ar necesita altfel o etichetă rigidă sau un sistem special de distanțare.

Suprafețe neregulate

Producătorul prezintă flexibilitatea drept un avantaj pentru unele suprafețe metalice neregulate sau neuniforme.

Totuși, trebuie evitate muchiile ascuțite, plierile accentuate și zonele în care eticheta poate fi lovită sau desprinsă.

De ce contează testarea?

Două obiecte metalice pot produce rezultate RFID diferite, în funcție de geometrie, dimensiune și poziționarea etichetei.

De aceea, o etichetă On-Metal trebuie validată înainte de aplicarea în serie.

Specificații tehnice Perfect ID UNI7030 M730 ETSI

Tabelul prezintă caracteristicile documentate pentru familia UNI7030 și varianta cu cip Impinj M730.

Atenție: fișa Perfect ID și documentația cipului Impinj conțin valori diferite privind retenția datelor și ciclurile de scriere. Aceste valori nu trebuie utilizate drept garanții comerciale fără clarificarea producătorului.

Ce înseamnă cipul Impinj M730?

Cipul este componenta electronică care stochează informațiile RFID și gestionează comunicația cu cititorul.

Impinj M730 face parte dintr-o familie destinată aplicațiilor RAIN RFID.

Memorie EPC de 128 biți

EPC înseamnă Electronic Product Code.

În această zonă poate fi stocat un identificator utilizat pentru asocierea obiectului fizic cu o înregistrare software.

Capacitatea de 128 de biți permite implementarea unor scheme de identificare compatibile cu cerințele aplicației.

Memorie User de 0 biți

Impinj M730 nu dispune de o zonă separată de memorie User.

Această particularitate este importantă dacă aplicația necesită stocarea unor date suplimentare direct în transponder.

Într-un asemenea caz, trebuie analizat un alt cip.

Memorie TID

TID este zona de identificare a cipului.

M730 include 96 de biți TID, cu un număr serial de 48 de biți.

Această informație este distinctă de identificatorul EPC care poate fi programat de utilizator.

EPC și TID nu sunt același lucru

EPC este destinat identificatorului utilizat de aplicație.

TID conține informații despre cip și serializarea sa.

Un sistem informatic poate utiliza ambele informații, în funcție de cerințele de identificare.

Protocolul Gen2v2

Impinj M730 suportă EPC Gen2v2, standardizat prin ISO/IEC 18000-63.

Cititorul și software-ul trebuie să utilizeze comenzi și setări compatibile.

Memoria EPC de 128 biți – cum se folosește?

Într-o implementare RFID, identificatorul din tag trebuie să fie asociat cu o înregistrare de business.

Este util ca această asociere să fie stabilită înainte de începerea etichetării.

Identificarea unui activ

Un EPC poate reprezenta un utilaj, o componentă sau un echipament individual.

Sistemul software poate lega acel identificator de informații precum locație, proprietar și stare.

Identificarea containerelor

Containerele reutilizabile pot primi identificatori individuali pentru urmărirea ciclurilor de utilizare.

Identificarea uneltelor

În anumite aplicații, echipamentele și uneltele metalice pot fi înregistrate într-un sistem RFID.

Codificare unică

Într-o flotă de taguri, trebuie evitată atribuirea accidentală a aceluiași EPC mai multor obiecte.

Verificare după codificare

După scriere, recomandăm citirea EPC-ului și compararea cu valoarea solicitată.

Integrarea cu un sistem ERP sau WMS

EPC-ul poate fi folosit drept cheie de identificare pentru o înregistrare din aplicație.

Nu este necesar ca toate detaliile activului să fie salvate în memoria tagului.

Distanța de citire RFID – ce înseamnă până la 12 metri?

Perfect ID declară pentru UNI7030 o distanță de citire de până la 12 metri, măsurată în condiții de laborator.

Această valoare reprezintă o referință de performanță, nu o distanță garantată în orice instalație.

Puterea cititorului

Puterea RF configurată influențează energia disponibilă pentru citirea tagului.

Ea trebuie setată conform limitelor legale aplicabile.

Antena cititorului

Câștigul, polarizarea și orientarea antenei contribuie la performanța citirii.

Tipul suprafeței metalice

Dimensiunea, forma și grosimea obiectului pot modifica distribuția câmpului radio.

Poziția etichetei

Dacă eticheta este montată lângă o muchie, într-o adâncitură sau într-o zonă ecranată, rezultatele pot diferi.

Obiectele din jur

Rafturile metalice, containerele apropiate și alte structuri pot produce reflexii sau zone de semnal redus.

Testarea în condiții reale

Recomandăm măsurarea distanței și a ratei de citire cu echipamentele și activele efectiv utilizate.

Nu proiecta sistemul exclusiv în jurul valorii maxime de 12 metri.

Ce înseamnă ETSI pentru UNI7030?

Producătorul comercializează variante regionale pentru benzile RFID europene și americane.

Codul produsului trebuie să corespundă regiunii de instalare.

UNI7030 ETSI

Varianta RFMO-210209-ETSI este documentată pentru 865–868 MHz.

UNI7030 FCC

Producătorul documentează și o variantă pentru 902–928 MHz.

De ce este importantă diferența?

Un transponder trebuie utilizat cu cititoare configurate pentru banda regională aplicabilă.

Utilizare în România

Pentru un proiect RFID din România, se selectează echipamente și setări radio conforme cu cerințele europene aplicabile.

Poate fi folosit un cititor FCC?

Nu trebuie presupus că un cititor destinat exclusiv altei regiuni poate fi utilizat în România.

Verifică varianta regională și configurația legală a sistemului.

Protecția IP68 și rezistența la mediu

UNI7030 utilizează o construcție destinată unor aplicații industriale în care etichetele pot fi expuse la condiții dificile.

Producătorul declară protecție IP68 pentru tag.

Ce înseamnă IP68?

IP68 reprezintă o clasificare de protecție împotriva pătrunderii prafului și a apei, conform condițiilor de testare stabilite.

Testul declarat de producător

Perfect ID specifică cinci ore la adâncimea de un metru.

Această condiție trebuie menționată atunci când este prezentată protecția împotriva apei.

Temperatură de operare

Intervalul documentat este de −30°C până la +80°C.

Temperatură de depozitare

Producătorul indică același interval de −30°C până la +80°C.

Ce nu garantează IP68?

Nu confirmă automat rezistența la orice detergent, solvent, ulei, substanță chimică sau proces industrial de spălare.

Ce trebuie verificat în exploatare?

Pentru un proiect industrial, testează separat rezistența adezivului, a imprimării și a întregii etichete la condițiile de utilizare.

Aplicarea etichetei UNI7030 pe suprafețe metalice

Calitatea fixării influențează disponibilitatea etichetei pe durata exploatării.

Aplicarea trebuie realizată pe un suport corespunzător, ținând cont de materialul obiectului.

Verificarea suprafeței

Identifică zona în care eticheta va fi montată.

Evită zonele expuse permanent la frecare sau impact mecanic.

Curățarea

Suprafața trebuie pregătită astfel încât să nu existe praf, ulei sau alte contaminări care pot compromite aderența.

Verificarea temperaturii

Condițiile de aplicare a adezivului trebuie confirmate înainte de montaj.

Intervalul de funcționare al etichetei nu reprezintă automat intervalul de temperatură recomandat pentru aplicarea adezivului.

Poziționarea

Alege o zonă accesibilă pentru citirea RFID și, dacă este necesar, pentru identificarea vizuală.

Aplicarea fără cute

Eticheta trebuie poziționată corespunzător pe suprafață.

Nu forța plierea în jurul unor muchii foarte ascuțite.

Validarea aderenței

Înainte de implementarea pe sute sau mii de active, efectuează teste pe materialele reale.

Testul RFID

După aplicare, citește eticheta în condițiile de utilizare prevăzute.

Imprimarea și codificarea etichetelor UNI7030

Perfect ID documentează posibilitatea imprimării și codificării cu imprimante industriale compatibile.

Totuși, nu orice imprimantă RFID poate procesa automat un material On-Metal de 1 mm grosime.

Imprimarea informațiilor vizibile

În funcție de configurația de producție, eticheta poate conține informații vizibile precum:

• identificatorul activului;
• denumirea echipamentului;
• cod de bare;
• cod QR;
• logo-ul organizației.

Codificarea RFID

Imprimanta RFID poate scrie un identificator în memoria EPC a cipului.

Verificarea codificării

După scriere, identificatorul trebuie citit din nou pentru validare.

Grosimea de 1 mm

Acest format necesită verificarea traseului mecanic al imprimantei.

Unele imprimante RFID obișnuite sunt proiectate pentru etichete mult mai subțiri.

Echipamente RFID On-Metal

Pentru acest tip de consumabil, recomandăm evaluarea unei imprimante industriale cu configurație dedicată etichetelor On-Metal.

Compatibilitatea miezului

Rola standard are un miez de 76,2 mm.

Imprimanta trebuie să accepte acest diametru și dimensiunile exterioare ale rolei.

Testarea înainte de producție

Imprimă, codifică și citește un lot de probă înainte de procesarea întregii cantități.

Ambalare și aprovizionare B2B

Perfect ID documentează furnizarea UNI7030 pe role.

Această informație este utilă pentru proiectele cu volume ridicate de etichetare.

500 de etichete pe rolă

Fișa producătorului indică un format standard de 500 de bucăți pe rolă.

Miez de 76,2 mm

Acesta corespunde diametrului nominal de 3 inci.

Lățimea suportului

Desenul producătorului indică un suport de rolă de aproximativ 76 mm.

Cantitatea minimă de comandă

Distribuitorii pot aplica cerințe proprii privind cantitatea minimă.

Pentru oferta AutoID, această informație trebuie confirmată separat.

Prețul per etichetă

Înainte de achiziție, verifică dacă prețul afișat reprezintă o etichetă individuală sau altă unitate comercială.

Serviciile de personalizare

Imprimarea vizibilă și codificarea EPC trebuie incluse explicit în ofertă, dacă sunt necesare.

Comenzile pentru proiecte mari

Pentru sute sau mii de active, recomandăm stabilirea unei structuri clare a identificatorilor EPC și a formatului vizual înainte de lansarea producției.

Aplicații pentru managementul activelor metalice

UNI7030 este relevantă pentru identificarea obiectelor care nu pot fi etichetate eficient cu consumabile RFID standard.

Echipamente IT

Carcasele metalice și anumite echipamente informatice pot fi integrate într-un proiect de inventariere RFID.

Utilaje și echipamente industriale

Eticheta poate fi evaluată pentru identificarea unor componente și echipamente din fabrici.

Scule și instrumente

Într-un program de management al uneltelor, tagul poate contribui la asocierea fiecărui obiect cu o înregistrare digitală.

Containere reutilizabile

Containerele și structurile metalice pot fi identificate în procese de transport și depozitare.

Bunuri de inventar

Organizațiile pot utiliza RFID pentru accelerarea identificării bunurilor înregistrate în evidențele interne.

Echipamente de mentenanță

Un identificator RFID poate fi asociat istoricului intervențiilor și locației echipamentului.

Utilizarea RFID în depozite și logistică

Într-un depozit, identificarea activelor metalice poate fi relevantă pentru echipamente, containere sau elemente auxiliare ale fluxului logistic.

Inventariere cu cititor portabil

Un operator poate utiliza un cititor UHF RFID pentru a identifica obiectele etichetate.

Recepția activelor

La intrarea în depozit, EPC-ul poate fi asociat unui document de recepție.

Transferul între locații

Sistemul informatic poate înregistra schimbarea locației unui obiect identificat RFID.

Verificarea existenței

În timpul inventarierii, identificatorii citiți pot fi comparați cu lista activelor așteptate.

Trasabilitatea containerelor

În aplicații cu recipiente sau containere reutilizabile, RFID poate ajuta la înregistrarea circuitului acestora.

Integrarea software

Pentru automatizare, datele citite trebuie transmise către o aplicație de inventariere, WMS sau ERP.

Tagul individual nu furnizează singur istoricul mișcărilor. Acesta este gestionat de sistemul software.

UNI7030 vs. alte etichete RFID Perfect ID

Perfect ID comercializează mai multe modele On-Metal.

Alegerea trebuie făcută după forma obiectului, dimensiunea disponibilă și cerințele RF.

Când alegi UNI7030?

Când suprafața disponibilă permite montarea unei etichete de 70 × 30 mm și este necesară compatibilitatea cu metalul.

Când alegi UNI6006?

Când spațiul disponibil este foarte îngust și geometria obiectului justifică evaluarea unui format de 60 × 6 mm.

Când alegi UNI10125?

Când proiectul necesită un format diferit, destinat mai multor tipuri de suprafețe.

Când alegi un tag rigid?

Dacă obiectul este expus la impact, abraziune intensă sau manipulare agresivă, poate fi necesar un tag rigid industrial.

Pot fi înlocuite între ele?

Nu automat.

Modelele diferă prin dimensiuni, designul antenei și comportamentul radio.

UNI7030 M730 vs. varianta UCODE 9

Fișa Perfect ID prezintă două configurații de cip pentru aceeași familie de etichete.

De ce contează modelul cipului?

Unele aplicații și procese de codificare sunt configurate pentru anumite capacități de memorie sau caracteristici ale circuitului integrat.

Este M730 identic cu M830?

Nu. Sunt două modele de cip Impinj diferite.

Este UCODE 9 un înlocuitor direct?

Nu trebuie presupus acest lucru.

Înainte de schimbarea cipului trebuie verificată structura EPC, performanța de citire și procesul de codificare.

Ce cititor RFID este necesar?

UNI7030 este un tag pasiv și necesită un cititor UHF RFID compatibil.

Echipamentul poate fi portabil sau fix, în funcție de aplicație.

Cititor RFID portabil

Un cititor portabil poate fi potrivit pentru inventarierea activelor distribuite în depozit, birouri sau spații industriale.

Cititor RFID fix

Cititoarele fixe pot fi integrate în puncte de trecere sau în instalații automatizate.

Antenă RFID externă

Pentru unele cititoare fixe sunt necesare antene separate.

Regiunea ETSI

Cititorul trebuie configurat pentru utilizare conformă în România și pentru comunicarea cu etichete ETSI.

Software de colectare

Aplicația trebuie să primească și să interpreteze EPC-urile.

Testarea întregii configurații

Cititorul, antena și eticheta trebuie verificate împreună pe obiectele reale.

Cum implementezi un proiect RFID cu UNI7030?

Pentru companiile care urmăresc identificarea a sute sau mii de active, implementarea poate fi organizată în etape.

1. Identifică activele

Stabilește ce obiecte vor fi etichetate și care dintre ele au suprafețe metalice.

2. Evaluează mediul

Verifică temperatura, expunerea la apă, manipularea și posibilele șocuri mecanice.

3. Alege poziția etichetei

Selectează o zonă accesibilă, cu performanță RFID corespunzătoare.

4. Definește identificatorii EPC

Stabilește regulile de numerotare și asociere a activelor în sistem.

5. Pregătește imprimarea

Dacă sunt necesare informații vizibile, confirmă suportul imprimantei pentru etichete On-Metal.

6. Codifică și verifică

Scrie identificatorii EPC și validează citirea lor.

7. Aplică etichetele

Montează tagurile pe suprafețe pregătite corespunzător.

8. Testează citirea în teren

Măsoară rezultatele în condițiile în care sistemul va fi exploatat.

9. Integrează datele

Asociază EPC-urile cu activele și locațiile din aplicația software.

10. Definește mentenanța

Stabilește proceduri pentru înlocuirea etichetelor deteriorate sau desprinse.

Ce trebuie verificat înainte de comandă?

Pentru alegerea corectă a produsului, recomandăm confirmarea tuturor parametrilor care influențează compatibilitatea.

Codul complet

PID-RFMO-210209-ETSI.

Varianta de cip

Impinj M730, cu EPC de 128 de biți.

Regiunea radio

ETSI 865–868 MHz.

Dimensiunile

70 × 30 × 1 mm.

Suprafața de aplicare

Metal, cu validarea aderenței și a performanței pe materialul real.

Condițiile de mediu

Temperatură, apă, abraziune și eventuale substanțe chimice.

Imprimanta RFID

Confirmă suportul pentru etichete cu grosimea de 1 mm și miezul de 76,2 mm.

Cantitatea

Verifică unitatea comercială, numărul de etichete per rolă și cantitatea minimă de comandă.

Personalizarea

Stabilește dacă sunt necesare EPC-uri preprogramate, logo-uri, texte sau coduri de bare imprimate.

Disponibilitatea

Solicită confirmarea stocului și a termenului de livrare.

Comandă Perfect ID UNI7030 M730 ETSI prin AutoID

Ai nevoie de o soluție RFID pentru identificarea echipamentelor metalice, a containerelor sau a altor active industriale?

Perfect ID UNI7030 M730 ETSI, cod PID-RFMO-210209-ETSI, oferă un format flexibil de 70 × 30 × 1 mm, cip Impinj M730, memorie EPC de 128 de biți și protecție declarată IP68.

Pentru o implementare corectă, este importantă selectarea cititorului, a imprimantei RFID și a procesului de codificare potrivit.

Prin AutoID poți solicita verificarea disponibilității, a cantității minime și a opțiunilor de personalizare.

Pentru proiecte cu volume ridicate, comunică numărul de etichete, materialul suprafeței, cerințele de citire și formatul identificatorilor EPC.

Solicită ofertă pentru Perfect ID UNI7030 M730 ETSI – PID-RFMO-210209-ETSI, cu verificarea compatibilității tehnice și a serviciilor de personalizare necesare.

Concluzie

Perfect ID UNI7030 M730 ETSI este o etichetă RFID UHF pasivă, flexibilă și autoadezivă, proiectată pentru identificarea activelor metalice în aplicații profesionale.

Principalele caracteristici sunt formatul 70 × 30 × 1 mm, cipul Impinj M730, memoria EPC de 128 biți, operarea în banda 865–868 MHz și protecția IP68 declarată de producător.

Distanța de până la 12 metri reprezintă o valoare de laborator, iar performanța reală trebuie validată cu cititoarele, suprafețele și echipamentele utilizate în proiect.

Pentru o comandă corectă, verifică MPN-ul, varianta ETSI, cantitatea comercială și compatibilitatea cu procesul de imprimare și codificare.

Întrebări frecvente despre Perfect ID UNI7030

1. Ce este Perfect ID UNI7030?

Este o etichetă RFID UHF pasivă, flexibilă și autoadezivă, optimizată pentru aplicarea pe metal.

2. Ce dimensiuni are?

70 × 30 × 1 mm.

3. Ce cip utilizează?

Varianta PID-RFMO-210209-ETSI folosește Impinj M730.

4. Ce memorie are?

Are 128 biți EPC, 96 biți TID și 0 biți User Memory.

5. Pe ce frecvență funcționează?

865–868 MHz, varianta ETSI.

6. Poate fi lipită pe metal?

Da. Este proiectată special pentru suprafețe metalice, inclusiv anumite suprafețe neregulate.

7. Care este distanța de citire?

Perfect ID declară până la 12 metri în laborator. În aplicațiile reale, distanța poate fi diferită.

8. Ce protecție are?

IP68, cu test declarat de cinci ore la un metru adâncime.

9. Se poate imprima și codifica?

Da, cu imprimante și encodere RFID industriale care acceptă formatul și grosimea etichetei.

10. Câte etichete sunt pe rolă?

Fișa producătorului indică 500 etichete pe rolă. Unitatea de vânzare și cantitatea minimă AutoID trebuie confirmate.
