Imprimante de etichete CAB SQUIX 4 M special pentru etichete foarte mici și materiale continue subțiri
CAB SQUIX 4 M utilizare în diverse domenii de utilizare. Au fost dezvoltate cu accent constant pe utilizarea intuitivă și procesarea extrem de fiabilă. Mecanismul de imprimare și șasiul sunt realizate din materiale de înaltă calitate și se potrivesc perfect ca design și funcționalitate. O gamă largă de periferice și software oferă soluții specifice utilizatorului. Imprimantele robuste fac față oricărei cerințe, indiferent dacă sunt operate de sine stătător, cu un PC sau în rețea. Lucrările de imprimare sunt efectuate rapid, iar etichetele sunt furnizate imediat datorită unui procesor de mare viteză.
-
9.279,62 lei – 10.711,19 lei TVA InclusPrețuri EURO (fără TVA)Imprimanta de etichete Cab SQUIX M este ideală pentru marcarea tuburilor, eprubetelor și a cablurilor. Are aceleași funcții ca și gama standard SQUIX, dar are un senzor de etichetă centrat, spre deosebire de unul aliniat la stânga. Acest lucru îl face, de asemenea, deosebit de util pentru tipărirea etichetelor foarte înguste sau a suporturilor continue.
Prezentare generală imprimantă de etichete foarte mici CAB SQUIX 4 M
Toate materialele care sunt înfășurate pe role sau role pot fi imprimate, la fel pot fi și cele pliate. Etichetele foarte mici sau materialele subțiri continue, cum ar fi tuburile presate, sunt aplicații tipice.
Un senzor specificat permite etichetarea furtunurilor rotunde sau ovale de până la 5 mm.
Cele precise și flexibile
| Imprimantă etichete mici | SQUIX 4.3 M, SQUIX 4.3 MP | SQUIX 4 M, SQUIX 4 MP |
|---|---|---|
| Rezoluție de imprimare dpi | 203 – 300 | 300 – 600 |
| Viteza de imprimare mm/s max. | 300 – 300 | 300 – 150 |
| Lățime imprimare mm max. | 104 – 108.4 | 105.7 – 105.7 |
Video Accesoriii CAB SQUIX 4 MT
Tutoriale Video CAB SQUIX 4 MT
Firmware
- cabFirmwareUpdater
Windows 32 & 64 bit (starting from Vista) ZIP – 16.54 MB 3.11.0.006/12/2022 - Firmware X4
Firmware SQUIX | EOS2 | EOS5 | MACH 4S | XD Q | HERMES Q | PX Q | AXON ZIP – 50.00 MB 5.42.501/03/2023 - Release Notes Firmware X4
TXT – 78 KB 5.00 – 5.42.501/03/2023
Periferia firmware-ului
Drivere
- cab Linux Armv7 – 32 Bit Driver
CUPS Linux Armv7 32bit Driver RPi 2/3/4 (min. CUPS 1.2) - cab Linux Armv8(aarch64) – 64 Bit Driver
CUPS Linux Armv8 64 Bit Driver RPi 3/4 (min. CUPS 1.2) - cab Linux x86 – 32 Bit Driver
CUPS Linux Intel 32bit Driver (min. CUPS 1.2) - cab Linux x86 – 64 Bit Driver
CUPS Linux Intel/AMD 64bit Driver (min. CUPS 1.2) - cab MAC OS Driver
Apple® Mac OS 10.15 – 13.0 - cab MAC OS X Driver
Apple® Mac OS X 10.6 – 10.14 - cab Windows Driver NEW
Windows 10, Windows 11, Windows Server 2016, Windows Server 2019, Windows Server 2022 – 64Bit - cab Windows Driver ARCHIV
Vista, Windows 7, Windows 8, Windows 8.1, Windows 10, Windows Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019 – 32/64 Bit CERTIFIED
Software
- cablabel S3 Demo (Free)
Windows Vista, 7, 8, 10, Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019 ZIP – 51.42 MB 1.4.0.517/02/2023 - cablabel S3 Lite (Free)
Windows Vista, 7, 8, 10, 11, Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019, 2022 ZIP – 67.32 MB 1.4.0.517/02/2023 - cablabel S3 Print
Windows Vista, 7, 8, 10, 11, Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019, 2022 ZIP – 57.10 MB 1.4.0.517/02/2023 - cablabel S3 Pro
Windows Vista, 7, 8, 10, 11, Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019, 2022 ZIP – 67.75 MB 1.4.0.5 21/02/2023
Cataloage
Manuale de operare
Declarație de conformitate UE
Descrieri de interfață
Manuale de configurare
- Configuration manual cab Label Printers
from SN 14089 - Configuration manual SQUIX
up to SN 14088
Programare
- Programming Manual JScript X4
for SQUIX, MACH 4S, EOS2, EOS5, HERMES Q - ZPL Emulation with cab printers
- Brief introduction to cab printer programming
- cabPROTECT – Data security in label printing
- Networked labeling with OPC UA
cab and the Smart Factory - PLC Programmer’s Guide HERMES Q, SQUIX, XD Q, PX Q
with label layouts and programming examples - Programming Manual abc Basic Compiler
for cab printers
Manuale de service
Piese de schimb
Scheme de căi de alimentare
- Feed Path Scheme SQUIX 4
The several layers of the PDF may be activated selectively before printing. That allows to adapt the schemes to the application.
Manuale accesorii
- Cutter CU200 / CU400 / CU600 / CU800 – Instructions
- External Operation Panel – Assembly Instructions
- External Rewinder ER4, ER6, ER8 – Instructions
- Label File Selection Box – Input Output Box – Assembly Instructions
- Perforation Cutter PCU400 – Operator’s Manual
- Stacker with Cutter ST400 – Operator’s Manual
Declarații de conformitate UE – Accesoriii
- Cutter CU200 / CU400 / CU600 – EU Declaration of Conformity
- Cutter with Stacker ST400 – EU Declaration of Conformity
- External Operation Panel – EU Declaration of Conformity
- Label File Selection Box – I/O Box – EU Declaration of Conformity
- Perforation Cutter PCU400 – EU Declaration of Conformity
Piese de schimb – Accesoriii
- Cutter CU200 / CU400 / CU600 / CU800 – Spare Parts List
- Perforation Cutter PCU400 – Spare Parts List
- Stacker with Cutter ST400 – Spare Parts List
Fișe cu date de securitate
CAB SQUIX 4 M – În special pentru etichete foarte mici și materiale continue subțiri
ALEGE MODELUL POTRIVIT: SQUIX 4 M
Detalii tehnice

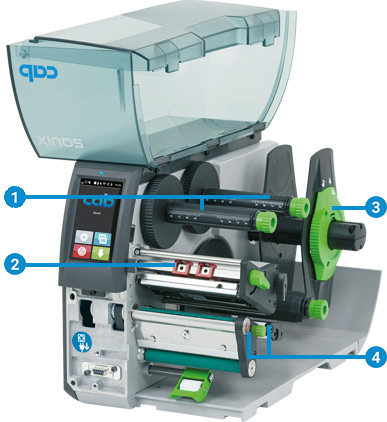

Diferențele față de alte imprimante de etichete care ghidează materialele în poziție centrată
- Reținere panglică
O riglă ajută la fixarea panglicilor. - Pistoane
Ambele au fost asamblate ferm pentru toate lățimile de material. Nu este nevoie de alinierea capului de imprimare. - Reținere role
Prin aplicarea opritorului de margine, rolele sunt centrate automat. - Ghid de material
Poziția sa lângă rola de imprimare permite ca imaginile imprimate să fie precise. Lățimile sunt stabilite cu ajutorul unui ax. - Role de imprimare subțiri
Dacă sunt utilizate materiale și panglici mici, sunt necesare role de imprimare adaptate pentru a obține rezultate de imprimare precise. Ele previn uzura rolelor, capetele de imprimare de contaminare și evită erorile în timp ce materialele sunt alimentate.
Acoperire din cauciuc sintetic
Panou de control
Simbolurile care se explică de la sine simplifică setările și permit ca imprimantele să fie operate intuitiv și ușor.
- LED: Pornire
- Bara de stare: primirea datelor, înregistrarea fluxului de date, avertizare prealabilă la sfârșitul unei panglici, card de memorie SD/stick USB conectat, Bluetooth, WLAN, Ethernet, slave USB, oră
- Starea imprimantei: gata, pauză, numărul de etichete imprimate într-o lucrare de imprimare, etichetă dezlipită, așteaptă semnal extern de pornire
- Port USB pentru conectarea unei chei de service sau a unui stick de memorie, pentru a transfera date în memoria IFFS
- Operare
Cutter Cutter perforare: tăiere
Rebobinator extern: bobinaj exterior sau interior
Modul Tear-off / Peel-off: imprimarea unei etichete
Aplicator: imprimarea și aplicarea unei etichete în pași individuali
Panou de control extern
Dacă panoul de control al unei imprimante nu poate fi accesat, se poate conecta unul extern suplimentar.
- Aceeași funcționalitate ca la imprimantă
- Mod peisaj sau portret
- Operabilitate conform obiectivului, fie pe un panou extern, fie pe o imprimantă
- Dispozitiv USB 2.0 Hi-Speed pentru conectarea unei imprimante
- LED: Pornire
- Port USB pentru conectarea unei chei de service sau a unui stick de memorie, pentru a transfera date în memoria IFFS
- CAB oferă cabluri USB specificate pentru alimentare. Lungimile sunt de la 1,8 m până la 16 m
Capete de imprimare
Un cap de imprimare poate fi înlocuit cu oricare altul, cu condiția să fie de lățime egală. Acestea sunt detectate de CPU și calibrate.
Datele majore precum performanțele operaționale, temperaturile maxime de funcționare și încălzirea sunt păstrate în memorie de capul de imprimare. Datele pot fi citite la premisa.
Capete de imprimare furnizate pentru SQUIX 2, SQUIX 4 – 300, 600 dpi
- imagini imprimate cu muchii ascuțite
- fonturi mici, grafice pe planșe
- imprimare pe materiale care presupun nevoi mari de energie
Capete de imprimare furnizate pentru SQUIX 4.3, SQUIX 6.3 – 203, 300 dpi
Capete de imprimare furnizate pentru SQUIX 8.3 – 300 dpi
- durabil, imprimare in medii dure, imprimare termica directa
Specificațiiii CAB SQUIX 4 M
t tipic
p posibil
x standard
o opțiune
| Materiale ghidate în poziție centrată | SQUIX 4.3 M | SQUIX 4 M |
|---|---|---|
| Metoda de imprimare: transfer termic | t | t |
| Termică directă | t | p – |
| Rezoluție imprimabilă dpi | 203 – 300 | 300 – 600 |
| Viteza de imprimare mm/s max. | 300 | 300 – 150 |
| Lățime imprimare mm max. | 104 – 108.4 | 105.7 – 105.7 |
| Imprimare inițială Distanța până la marginea de localizare mm | cetrat | |
| Materiale | ||
| Hârtie, carton, sintetice PET, PE, PP, PI, PVC, PU, acrilat, Tyvec | t | |
| Hârtie termică directă / carton | t | p – |
| Tub termocontractabil gata de utilizare | t | |
| continuă, presată | t | |
| Bandă textilă | p | |
| Rolă de finisare, fanfold | t | |
| Diametru rola mm max. | 205 | |
| Diametru miez mm | 38.1 – 76 | |
| Bobinare | exterior sau interior | |
| Lățime etichetă mm | 4 – 110 | |
| Înălțime fără retroalimentare etichetă mm cel puțin | 3 | |
| etichetă backfeed mm cel puțin | 4 | |
| etichetă backfeed, peel-off mm cel puțin | 6 | |
| Grosime mm | 0.03 – 0.6 | |
| Lățimea căptușelii mm | 9 – 114 | |
| Grosime mm | 0.03 – 0.16 | |
| Lățimea continuă mm | 9 – 114 | |
| Grosime mm | 0.05 – 0.5 | |
| Greutate (carton) g/m2 max. | 300 | |
| Tub termocontractabil Lățimea gata de utilizare mm max. | 114 | |
| continuă, presată mm | 4 – 85 | |
| Grosime mm | 1.1 | |
| Furtun continuu, rotund sau oval max. înălțimea mm | 5 | |
| Stratul de culoare a panglicii | exterior sau interior | |
| Diametru rola mm max. | 80 | |
| Diametru miez mm | 25.4 | |
| Lungime m max. | 600 | |
| Lățime mm | 25 – 114 | |
| Rebobinator intern furnizat pe unitățile de dezlipire | ||
| Diametru exterior mm max. | 142 | |
| Diametru miez mm | 80 | |
| Bobinare | exterior | |
| Dimensiunile imprimantei, greutate | ||
| Lățime x Înălțime x Adâncime mm | 252 x 288 x 460 | |
| Greutate kg | 10 | |
| Senzori de etichetă, indicatoare de poziție | ||
| Detectare senzor transmisiv | etichete, semne de perforare, sfârșit de materiale, semne de imprimare pe materiale translucide | |
| Senzor reflectorizant de detecție de jos sau de sus | etichete, finisaje materiale, semne de imprimare pe materiale netranslucide | |
| Distanța senzorului până la poziția centrată a marginii de localizare mm | 0 – 55 | |
| Trecere material mm max. | 2 (5 sunt o opțiune) | |
| Interfețe | ||
| RS232C 1.200 până la 230.400 baud/8 biți | x | |
| Dispozitiv USB 2.0 Hi-Speed pentru conectarea unui PC | x | |
| Ethernet 10/100 Mbit/s | LPD, RawIP printing, SOAP web service, OPC UA, WebDAV, DHCP, HTTP/HTTPS, FTP/FTPS, TIME, NTP, Zeroconf, SNMP, SMTP, VNC | |
| 1 host USB pe panoul de control pentru conectare | o cheie de service, un stick USB, stick USB WLAN, adaptor USB Bluetooth | |
| 2 host-uri USB pe spatele unei unități pentru conectare | o tastatură, scaner de coduri de bare, un stick USB, stick USB WLAN, stick USB WLAN cu antenă tijă, adaptor USB Bluetooth, panou de control extern | |
| USB host, 24 VDC, pentru conectarea perifericelor | x | |
| Interfață digitală I/O care oferă 8 intrări și 8 ieșiri | o | |
| Date operaționale | ||
| Voltaj | 100 – 240 VAC, 50/60 Hz, PFC | |
| Consumul de energie | <10 W în standby / 100 W în funcționare tipică | |
| Temperatura/ umiditate: Funcționare | +5 – 40°C / 10 – 85% fără condensare | |
| Depozitare | 0 – 60°C / 20 – 85% fără condensare | |
| Transport | –25 – 60°C / 20 – 85% fără condensare | |
| Aprobări | CE, FCC Class A, ICES-3, cULus, CB, CoC Mexico, CCC, EAC, BIS, BSMI, KC-Mark | |
| Panou de control | ||
| Ecran tactil LCD color Diagonală″ | 4.3 | |
| Rezoluție Lățime x Înălțime px | 272 x 480 |
