Imprimante de etichete CAB SQUIX 4 MT special pentru materiale textile

Imprimantele robuste CAB SQUIX 4 MT fac față oricărei cerințe, indiferent dacă sunt operate de sine stătător, cu un computer sau în rețea. Lucrările de imprimare sunt efectuate rapid, iar etichetele sunt furnizate imediat datorită unui procesor de mare viteză. Dacă operațiunile necesită încălzire mare, o panglică se poate lipi de banda textilă după imprimare. O rolă de tragere separă în mod fiabil panglica de un material. Etichetele și materialele continue înfășurate pe role pot fi la fel de bine imprimate. Pistoanele nu trebuie să fie aliniate pentru a seta lățimea unei etichete. Pentru materialele subțiri sunt prevăzute role de imprimare adaptate.

Prezentare generală imprimantă de etichete pentru materiale textile CAB SQUIX 4 MT

Imprimare fiabilă și rapidă, imagini imprimate precise, ușor de utilizat, design compact, standarde de calitate maxime.

Pentru operațiuni textile

Imprimantă etichete textileSQUIX 4.3 MTSQUIX 4 MT
Rezoluție de imprimare dpi300300 – 600
Viteza de imprimare mm/s max.300300 – 150
Lățime imprimare mm max.108.4105.7 – 105.7

Video Accesoriiii CAB SQUIX 4 MT

Tutoriale Video CAB SQUIX 4 MT

Firmware

  • cabFirmwareUpdater
    Windows 32 & 64 bit (starting from Vista) ZIP – 16.54 MB 3.11.0.006/12/2022
  • Firmware X4
    Firmware SQUIX | EOS2 | EOS5 | MACH 4S | XD Q | HERMES Q | PX Q | AXON ZIP – 50.00 MB 5.42.501/03/2023
  • Release Notes Firmware X4
    TXT – 78 KB 5.00 – 5.42.501/03/2023

Periferia firmware-ului

Drivere

Software

  • cablabel S3 Demo (Free)
    Windows Vista, 7, 8, 10, Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019 ZIP – 51.42 MB 1.4.0.517/02/2023
  • cablabel S3 Lite (Free)
    Windows Vista, 7, 8, 10, 11, Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019, 2022 ZIP – 67.32 MB 1.4.0.517/02/2023
  • cablabel S3 Print
    Windows Vista, 7, 8, 10, 11, Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019, 2022 ZIP – 57.10 MB 1.4.0.517/02/2023
  • cablabel S3 Pro
    Windows Vista, 7, 8, 10, 11, Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019, 2022 ZIP – 67.75 MB 1.4.0.5 21/02/2023

Cataloage

Manuale de operare

Declarație de conformitate UE

Descrieri de interfață

Manuale de configurare

Programare

Manuale de service

Piese de schimb

Scheme de căi de alimentare

  • Feed Path Scheme SQUIX 4
    The several layers of the PDF may be activated selectively before printing. That allows to adapt the schemes to the application.

Manuale accesorii

Declarații de conformitate UE – Accesoriiii

Piese de schimb – Accesoriiii

Fișe cu date de securitate

CAB SQUIX 4 MT – Imprimante flexibile pentru aplicații textile

ALEGE MODELUL POTRIVIT: SQUIX 4 MT

Detalii tehnice

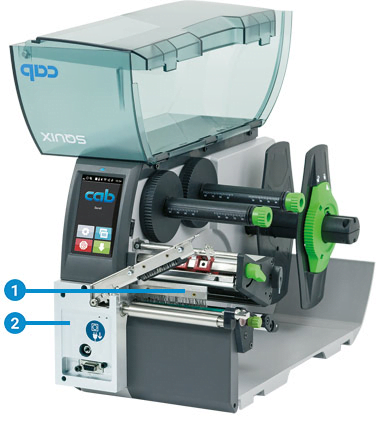

Diferențele față de alte imprimante de etichete care ghidează materialele în poziție centrată

  1. Perie antistatica
    Risipește sarcina electrostatică după imprimare, în special dacă sunt utilizate materiale sintetice.
  2. Separator
    Dacă operațiunile necesită încălzire mare, o panglică se poate lipi de banda textilă după imprimare. O rolă de tragere separă în mod fiabil panglica de un material.
Cab Squix 4 Mt
Imprimantă De Etichete Cab Squix 4 Mt Care Oferă Un Separator Încorporat
Cab Squix 4 Mt

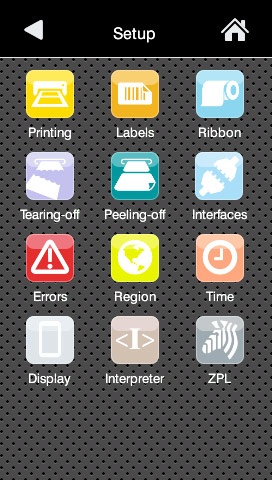

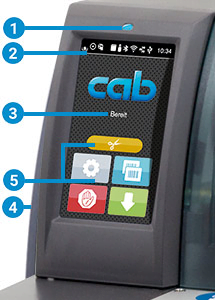

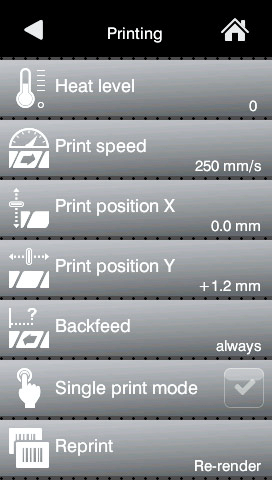

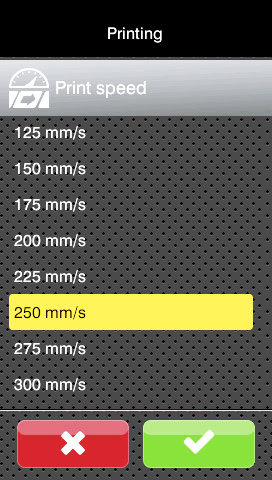

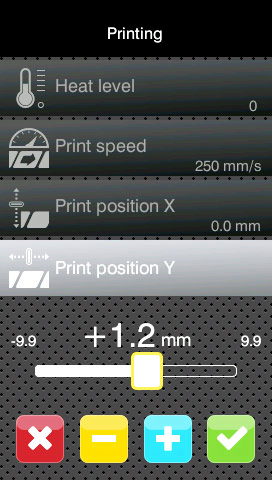

Panou de control

Simbolurile care se explică de la sine simplifică setările și permit ca imprimantele să fie operate intuitiv și ușor.

  1. LED: Pornire
  2. Bara de stare: primirea datelor, înregistrarea fluxului de date, avertizare prealabilă la sfârșitul unei panglici, card de memorie SD/stick USB conectat, Bluetooth, WLAN, Ethernet, slave USB, oră
  3. Starea imprimantei: gata, pauză, numărul de etichete imprimate într-o lucrare de imprimare, etichetă dezlipită, așteaptă semnal extern de pornire
  4. Port USB pentru conectarea unei chei de service sau a unui stick de memorie, pentru a transfera date în memoria IFFS
  5. Operare
    Cutter Cutter perforare: tăiere
    Rebobinator extern: bobinaj exterior sau interior
    Modul Tear-off / Peel-off: imprimarea unei etichete
    Aplicator: imprimarea și aplicarea unei etichete în pași individuali
Cab Squix 4 Mt
Cab Squix 4 Mt
Cab Squix 4 Mt
Cab Squix 4 Mt

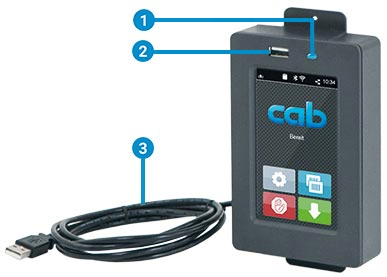

Panou de control extern

Dacă panoul de control al unei imprimante nu poate fi accesat, se poate conecta unul extern suplimentar.

  • Aceeași funcționalitate ca la imprimantă
  • Mod peisaj sau portret
  • Operabilitate conform obiectivului, fie pe un panou extern, fie pe o imprimantă
  • Dispozitiv USB 2.0 Hi-Speed pentru conectarea unei imprimante
  1. LED: Pornire
  2. Port USB pentru conectarea unei chei de service sau a unui stick de memorie, pentru a transfera date în memoria IFFS
  3. CAB oferă cabluri USB specificate pentru alimentare. Lungimile sunt de la 1,8 m până la 16 m
Cab Squix 4 Mt
Cab Squix 4 Mt

Capete de imprimare

Un cap de imprimare poate fi înlocuit cu oricare altul, cu condiția să fie de lățime egală. Acestea sunt detectate de CPU și calibrate.

Datele majore precum performanțele operaționale, temperaturile maxime de funcționare și încălzirea sunt păstrate în memorie de capul de imprimare. Datele pot fi citite la premisa.

Capete de imprimare furnizate pentru SQUIX 2, SQUIX 4 – 300, 600 dpi

  • imagini imprimate cu muchii ascuțite
  • fonturi mici, grafice pe planșe
  • imprimare pe materiale care presupun nevoi mari de energie

Capete de imprimare furnizate pentru SQUIX 4.3, SQUIX 6.3 – 203, 300 dpi
Capete de imprimare furnizate pentru SQUIX 8.3 – 300 dpi

  • durabil, imprimare in medii dure, imprimare termica directa

Specificațiiii CAB SQUIX 4 MT

t tipic
p posibil
x standard
o opțiune

Materiale ghidate în poziție centratăSQUIX 4.3 MTSQUIX 4 MT
Metoda de imprimare: transfer termictt
Termică directătp –
Rezoluție imprimabilă dpi300300 – 600
Viteza de imprimare mm/s max.300300 – 150
Lățime imprimare mm max.108.4105.7 – 105.7
Imprimare inițială Distanța până la marginea de localizare mmcetrat
Materiale
Hârtie, carton, sintetice PET, PE, PP, PI, PVC, PU, acrilat, Tyvect
Hârtie termică directă / cartontp –
Tub termocontractabil gata de utilizarep
continuă, presatăp
Bandă textilăt
Rolă de finisare, fanfoldt
Diametru rola mm max.205
Diametru miez mm38.1 – 76
Bobinareexterior sau interior
Lățime etichetă mm4 – 110
Înălțime fără retroalimentare etichetă mm cel puțin4
etichetă backfeed mm cel puțin6
Grosime mm0.03 – 0.6
Lățimea căptușelii mm9  – 114
Grosime mm0.03 – 0.16
Lățimea continuă mm9  – 114
Grosime mm0.05 – 0.5
Greutate (carton) g/m2 max.300
Tub termocontractabil Lățimea gata de utilizare mm max.114
continuă, presată mm4 – 85
Grosime mm1.1
Stratul de culoare a pangliciiexterior sau interior
Diametru rola mm max.80
Diametru miez mm25.4
Lungime m max.600
Lățime mm25 – 114
Dimensiunile imprimantei, greutate
Lățime x Înălțime x Adâncime mm252 x 288 x 460
Greutate kg10
Senzori de etichetă, indicatoare de poziție
Detectare senzor transmisivetichete, semne de perforare, sfârșit de materiale, semne de imprimare pe materiale translucide
Senzor reflectorizant de detecție de jos sau de susetichete, finisaje materiale, semne de imprimare pe materiale netranslucide
Distanța senzorului până la poziția centrată a marginii de localizare mm0 – 55
Trecere material mm max.2 (5 sunt o opțiune)
Interfețe
RS232C 1.200 până la 230.400 baud/8 bițix
Dispozitiv USB 2.0 Hi-Speed pentru conectarea unui PCx
Ethernet 10/100 Mbit/sLPD, RawIP printing, SOAP web service, OPC UA, WebDAV, DHCP, HTTP/HTTPS, FTP/FTPS, TIME, NTP, Zeroconf, SNMP, SMTP, VNC
1 host USB pe panoul de control pentru conectareo cheie de service, un stick USB, stick USB WLAN, adaptor USB Bluetooth
2 host-uri USB pe spatele unei unități pentru conectareo tastatură, scaner de coduri de bare, un stick USB, stick USB WLAN, stick USB WLAN cu antenă tijă, adaptor USB Bluetooth, panou de control extern
USB host, 24 VDC, pentru conectarea perifericelorx
Interfață digitală I/O care oferă 8 intrări și 8 ieșirio
Date operaționale
Voltaj100 – 240 VAC, 50/60 Hz, PFC
Consumul de energie<10 W în standby / 100 W în funcționare tipică
Temperatura/ umiditate: Funcționare+5 – 40°C / 10 – 85% fără condensare
Depozitare0 – 60°C / 20 – 85% fără condensare
Transport–25 – 60°C / 20 – 85% fără condensare
AprobăriCE, FCC Class A, ICES-3, cULus, CB, CoC Mexico, CCC, EAC, BIS, BSMI, KC-Mark
Panou de control
Ecran tactil LCD color Diagonală″4.3
Rezoluție Lățime x Înălțime px272 x 480
