Prezentare generală
Prezentare generală
Lasere cu fibră pentru integrare industrială
FL+ folosește surse cu fibră de ytterbium pompate cu diode și răcite cu aer. Gama activă oferă 20, 30 și 50 W, cu calitate ridicată a fasciculului și viteză mare de marcare pentru metale, materiale plastice și suprafețe acoperite.

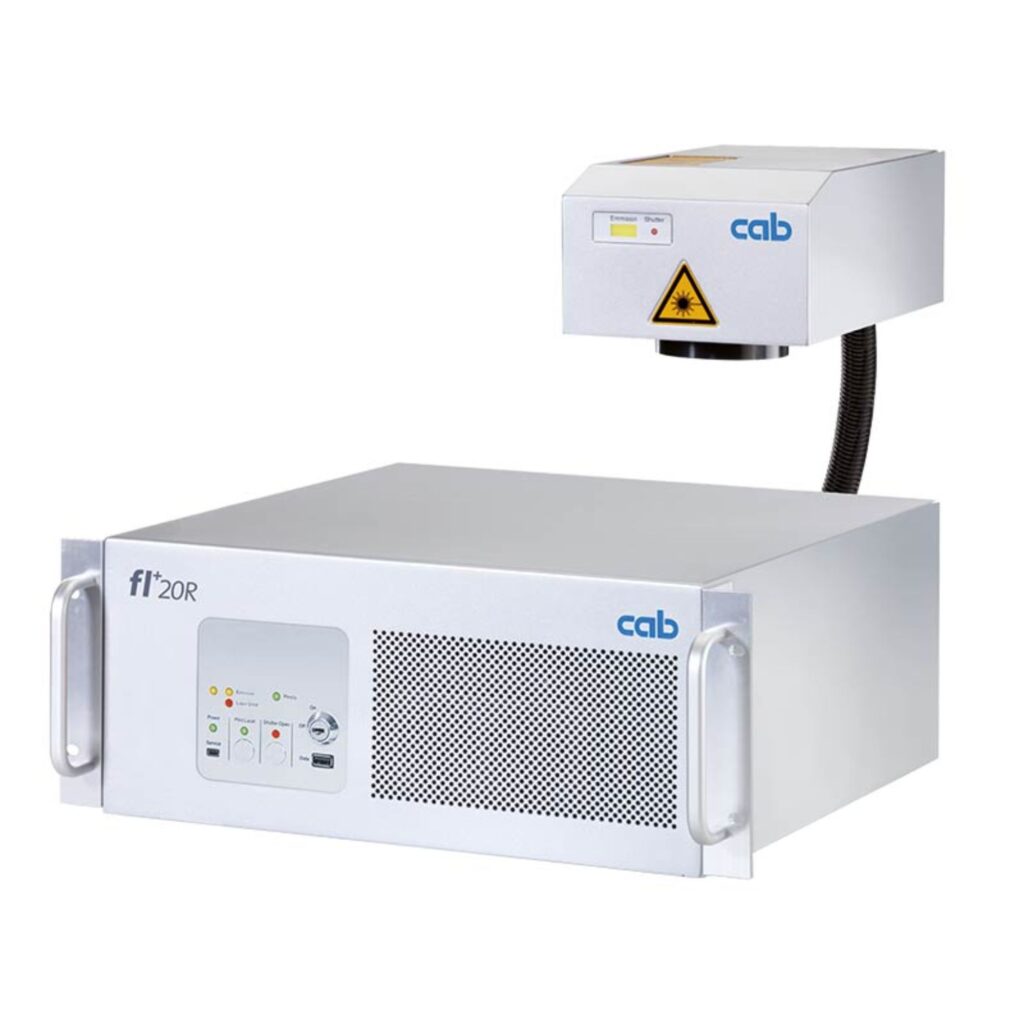

Sistemul este format din unitatea de control cu sursa laser integrată și capul de scanare conectat prin fibră. Capul poate fi montat în orientări diferite, iar unitatea de control este realizată pentru rack 19 inch.
Lentilele F-Theta permit câmpuri de marcare de la 69 × 69 la 290 × 290 mm. Varianta FL+10 nu mai este disponibilă și este păstrată numai ca referință legacy.
Detalii
Funcții și utilizare
- Ethernet 10/100 Mbit/s pentru PC, cu IP configurat sau DHCP.
- Ethernet 10/100 Mbit/s pentru periferice și transfer bidirecțional.
- 2 × RS232C pentru periferice.
- Digital I/O cu 8 intrări și 8 ieșiri liber programabile, protecție conform IEC 61131-2.
- Remote pentru pornirea și monitorizarea laserului.
- Interlock/E-Stop pentru integrarea în circuite externe de siguranță și E-Stop extern.
Date tehnice
Specificații tehnice
| Parametru | FL+20 | FL+30 | FL+50 |
|---|---|---|---|
| Sursă | Laser cu fibră de ytterbium, pulsat, răcit cu aer | ||
| Putere max. | 20 W | 30 W | 50 W |
| Energie impuls | 1 mJ | ||
| Lungime de undă | 1064 nm | ||
| Calitate fascicul M² | < 1,8 | ||
| Durată impuls | 80–120 ns | ||
| Frecvență impuls | 2–200 kHz | ||
| Cuplare fibră | 2,5 m | ||
| Viteză marcare | aprox. 5000 mm/s | ||
| Laser pilot | 650 nm, <1 mW | ||
| Procesor / memorie | 32 bit, 600 MHz; RAM 256 MB; Flash 512 MB; extensie USB | ||
| Unitate control | 420 × 178 × 420 mm, 16 kg, rack 4U 19 inch | ||
| Cap scanare | 170 × 110 × 330 mm, 7 kg | ||
| Alimentare | 100–240 VAC, 50/60 Hz | ||
| Consum max. | 175 W | 200 W | 250 W |
| Clasă sursă / pilot | Class 4 / Class 2 | ||
Lentile F-Theta
| Lentilă | 100.1 | 160.1 | 254.1 | 420.1 |
|---|---|---|---|---|
| Distanță de lucru | 141 ± 4 | 202 ± 8 | 302 ± 8 | 541 ± 20 mm |
| Câmp | 69 × 69 | 112 × 112 | 180 × 180 | 290 × 290 mm |
| Spot | ~25 | ~35 | ~50 | ~85 µm |
| Rezoluție echiv. | 1000 | 725 | 500 | 300 dpi |
Documentation
Ghiduri și documentație
Manuale, ghiduri, datasheet-uri și cataloage tehnice asociate modelului.
Vezi toată documentația →Altă resursă
Detalii →Exemplu Siemens Remote API pentru CAB FL+ / XENO 4
Pachetul CAB de exemplu pentru integrarea Remote API cu Siemens.
Manual
Detalii →Instrucțiuni de montaj FL+ de la seria 0000400
Instrucțiuni CAB pentru FL+ de la numărul de serie 0000400, inclusiv desene dimensionale.
Studiu de caz
Detalii →Studiu de caz CAB FL+ – ZF TRW
Studiu de caz privind codificarea cu laser a generatoarelor de gaz.
Videoclipuri
Videoclipuri CAB
Tutoriale și materiale video oficiale CAB asociate modelului.
Vezi toate videoclipurile →How-toCAB Laser Integration 1 – Robotics
Software/Drivere
Software, drivere și firmware
Resurse oficiale CAB pentru instalare, configurare și actualizare.
Software
Detalii →cabLase Editor 5 pentru sisteme CAB de marcare laser
Software CAB pentru proiectarea layout-urilor și controlul proceselor de marcare.
