SISTEME DE MARCARE CU LASER
CAB LM+ Support
Suport CAB LM+: prezentare completă, FAQ, date tehnice, accesorii, videoclipuri, documentație, materiale aprobate și software pentru sistemul de marcare și debitare laser a etichetelor din rolă.
ModelLM+
BrandCAB
StareActive
Ai nevoie de ajutor?
Întreabă asistentul AutoID AI despre CAB LM+
Vezi pagina de suport
Contactează un tehnic AutoIDCompletează formularul, iar echipa AutoID poate reveni cu informații pentru solicitarea ta.
Prezentare generală
Prezentare generală

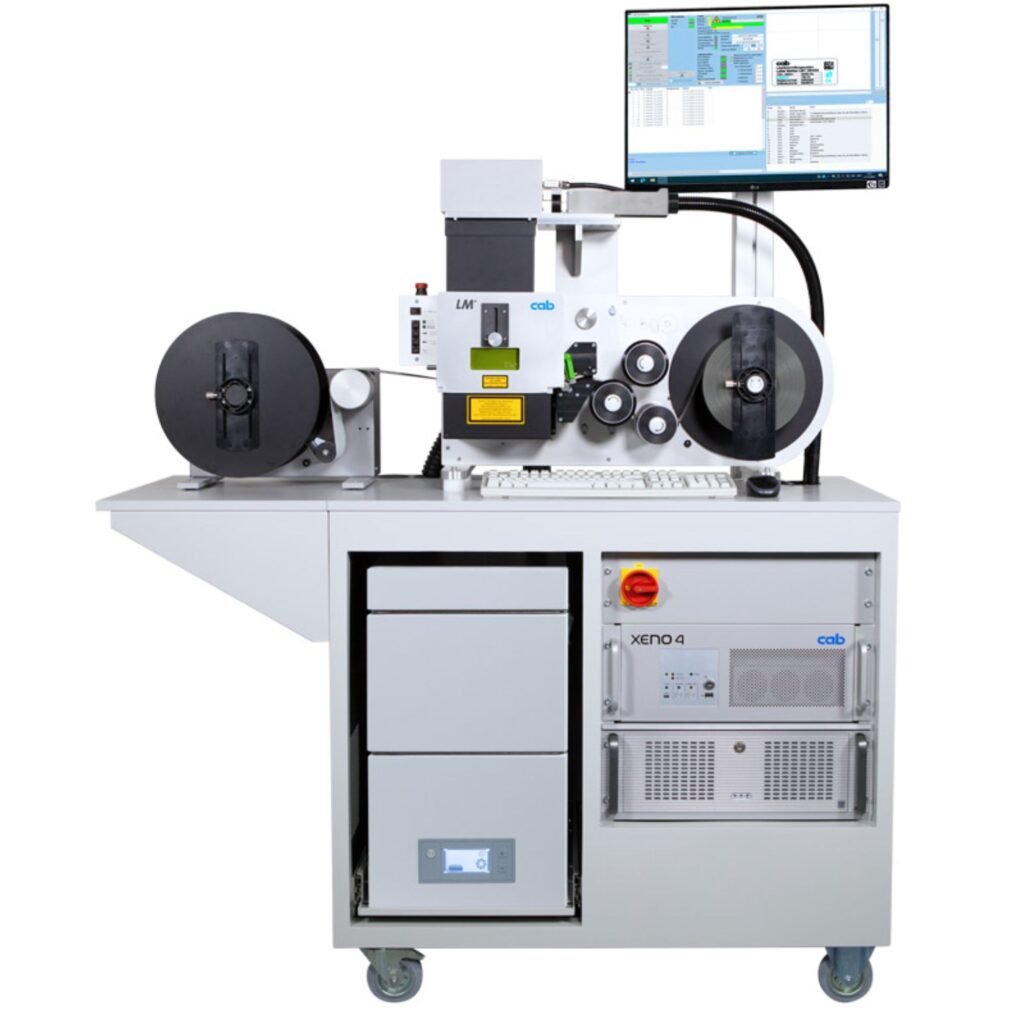

Marcare și debitare într-un singur flux
LM+ marchează cu laser etichete de dimensiuni variabile direct din material continuu și le decupează fără matrițe sau scule suplimentare. După procesare, etichetele pot fi separate cu dispozitivul de tăiere sau rebobinate extern.
Flux de lucru flexibil
- material din rolă sau material continuu;
- formate variabile fără stoc de etichete predecupate;
- integrare cu stație mobilă, rebobinator extern și sistem de extracție;
- utilizare pentru cabluri, plăcuțe, etichete de avertizare, PCB, VIN, inventar și calibrare.
Detalii
Funcții și utilizare
Nu există încă informații publicate în această secțiune.
Date tehnice
Specificații tehnice
| Parametru | LM+160.1 | LM+254.1 |
|---|---|---|
| Zonă de lucru L × H × A | 160 × 5 × 190 mm | |
| Precizie poziționare | 0,2 mm | |
| Viteză transport | 200 mm/s | |
| Material | Etichete sau material continuu, 0,055–0,3 mm, max. 500 g/m² | |
| Lățime material | 25–120 mm | |
| Înălțime max. etichetă | 180 mm | |
| Diametru max. rolă / miez | 300 mm / 76 mm | |
| Lentilă F-Theta | 160.2 | 254.2 |
| Câmp marcare | 112 × 112 mm | 120 × 170 mm |
| Distanță de lucru | 210 ± 8 mm | 310 ± 8 mm |
| Dimensiuni | 440 × 520 × 802 mm | |
| Greutate | 22 kg | |
| Alimentare | 100–240 VAC, 50/60 Hz | |
| Clasă laser | Class 1, CE | |
Panou și monitorizare
- LED-uri pentru material continuu și etichete;
- butoane avans/retragere material și tăiere;
- mod automat/manual și E-Stop;
- monitorizare circuite de siguranță, rolă de presare blocată și prezența materialului.
Interfețe
- Interlock/E-Stop FL+;
- RS232C FL+ Con5;
- E-Stop extern;
- cutter.
Documentation
Ghiduri și documentație
Manuale, ghiduri, datasheet-uri și cataloage tehnice asociate modelului.
Vezi toată documentația →Datasheet
Detalii →Materiale consumabile aprobate pentru CAB LM+
Lista CAB de folii și materiale aprobate pentru sistemele LM+.
Studiu de caz
Detalii →Studiu de caz CAB LM+ – Leica Geosystems
Studiu de caz privind marcarea laser a plăcuțelor individuale.
Videoclipuri
Videoclipuri CAB
Tutoriale și materiale video oficiale CAB asociate modelului.
Vezi toate videoclipurile →How-toVideo CAB Laser Label Verifier System
Software/Drivere
Software, drivere și firmware
Resurse oficiale CAB pentru instalare, configurare și actualizare.
Software
Detalii →cabLase Editor 5 pentru sisteme CAB de marcare laser
Software CAB pentru proiectarea layout-urilor și controlul proceselor de marcare.
Additional Resources
SKU-uri disponibile și produse compatibile
SKU
5527265CAB LM+160.1 - Sistem laser pentru etichete, SKU 5527265
CAB 5527265 LM+160.1 pentru marcarea și tăierea etichetelor din rolă. Câmp 112 × 112 mm cu lentilă F-Theta 160.2, material 25-120 mm și transport de până la 200 mm/s.
AutoID0Distribuție0
SKU
5527485CAB LM+254.1 - Sistem laser pentru etichete, SKU 5527485
CAB 5527485 LM+254.1 pentru marcarea și tăierea etichetelor din rolă. Câmp 120 × 170 mm cu lentilă F-Theta 254.2, material 25-120 mm și transport de până la 200 mm/s.
AutoID0Distribuție0
SKU
5525039CAB F-Theta 100.1 - Lentilă 69 × 69 mm pentru FL+, SKU 5525039
Lentilă plano-sferică CAB F-Theta 100.1, SKU 5525039: câmp de marcare 69 × 69 mm, distanță de lucru 141 ± 4 mm, spot ~25 µm și rezoluție echivalentă de aproximativ 1.000 dpi pe …
AutoID0Distribuție0
SKU
5527254CAB F-Theta 160.1 - Lentilă 112 × 112 mm pentru FL+, SKU 5527254
Lentilă plano-sferică CAB F-Theta 160.1, SKU 5527254: câmp 112 × 112 mm, distanță de lucru 202 ± 8 mm, spot ~35 µm și rezoluție echivalentă de aproximativ 725 dpi pe FL+.
AutoID0Distribuție0
SKU
5525038CAB F-Theta 254.1 - Lentilă 180 × 180 mm pentru FL+, SKU 5525038
Lentilă plano-sferică CAB F-Theta 254.1, SKU 5525038: câmp 180 × 180 mm, distanță de lucru 302 ± 8 mm, spot ~50 µm și rezoluție echivalentă de aproximativ 500 dpi pe FL+.
AutoID0Distribuție0
SKU
5527405CAB F-Theta 420.1 - Lentilă 290 × 290 mm pentru FL+, SKU 5527405
Lentilă plano-sferică CAB F-Theta 420.1, SKU 5527405: câmp 290 × 290 mm, distanță de lucru 541 ± 20 mm, spot ~85 µm și rezoluție echivalentă de aproximativ 300 dpi pe FL+.
AutoID0Distribuție0
SKU
5526030CAB RTM650 - Masă rotativă 650 mm pentru LSG+100E, SKU 5526030
CAB RTM650, SKU 5526030: masă rotativă de 650 mm pentru LSG+100E, cu două dispozitive de fixare, rotație 180° comandată bimanual, sarcină până la 20 kg și ciclu de rotire de 2,5 s.
AutoID0Distribuție0
SKU
5527290CAB THS+M - Sistem laser pentru marcarea plăcuțelor, SKU 5527290
CAB 5527290 THS+M marchează permanent plăcuțe din metal sau plastic de 40 × 40 până la 110 × 90 mm. Manipulare motorizată, magazie pentru până la 100 plăcuțe de 0,5 mm și lentil…
AutoID0Distribuție0
SKU
9009677CAB LM+/FL+ - Manual de operare în limba engleză, SKU 9009677
Manual de operare CAB pentru configurația de sistem LM+/FL+, în limba engleză. Documentație dedicată instalării, operării și consultării configurației compatibile.
AutoID0Distribuție0
