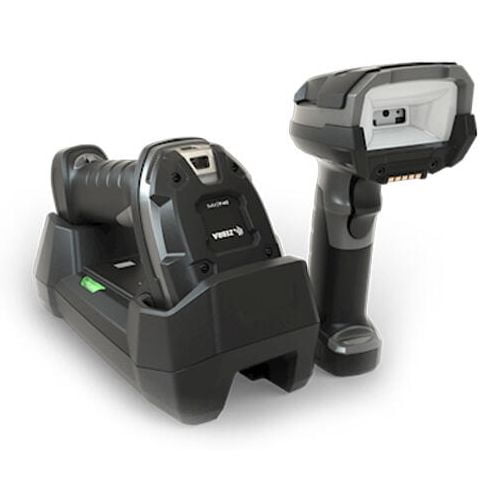

SCANER ULTRA-REZISTENT DS3600-DPA – PERFORMANȚĂ DE NEOPRIT PENTRU MARCAJELE DIRECTE ALE PĂRȚILOR (DPM), CODURILE DE BARE 1D/2D ȘI 1D LARGI ÎN PRODUCȚIA INDUSTRIALĂ
Scanerele Zebra DS3600-DPA Ultra-Rugged sunt concepute pentru a ajuta producătorii industriali să îmbunătățească aplicațiile de urmărire și urmărire pentru a controla calitatea produselor, pentru a proteja siguranța consumatorilor și pentru a asigura conformitatea cu reglementările – indiferent dacă sunt în industria auto, aerospațială, fermă și flote sau în alte industrii. Cu un singur dispozitiv, lucrătorii pot captura aproape orice marcaj direct al piesei, precum și coduri de bare 1D/2D și 1D largi.
Construit pentru cele mai dure medii, DS3600-DPA este aproape indestructibil, incluzând o specificație îmbunătățită de cădere de 10 ft./3 m pe beton și etanșare dublă IP65/IP68. EA3600 Network Connect for Automation de la Zebra se conectează la rețeaua Ethernet industrială fără echipamente de conversie de la terți. În plus, cu DataCapture DNA, puteți simplifica fiecare etapă a experienței de scanare de-a lungul vieții dispozitivului dvs. pentru a asigura trasabilitatea,
-
7.164,99 lei – 11.495,40 lei TVA InclusPrețuri EURO (fără TVA)Zebra DS3600-DPA: Performanțe de neoprit pentru Marcaje Directe pe Piese și coduri de bare 1D/2D în medii industriale dificile. Ultra-robust, cu tehnologie DataCapture DNA.
PERFORMANȚĂ ÎN MEDIILE TALE CELE MAI DURE
Capturați marcaje directe ale părților, coduri de bare 1D/2D și 1D late
Tehnologia exclusivă PRZM Intelligent Imaging de la Zebra permite capturarea practic a oricărui marcaj direct al piesei, inclusiv gravarea cu laser, marcarea cu cerneală, gravarea chimică, matrița cu jet de cerneală, turnarea, pulverizarea termică și peenul cu puncte.
Același scaner poate captura practic orice cod de bare imprimat pe o etichetă – inclusiv deteriorat, murdar, prost imprimat sau sub folie termocontractabilă – precum și coduri de bare 1D lățime de 4 inchi găsite pe listele de selectare, etichetele de carton.
si pachete. Această funcționalitate dublă vă permite să utilizați același scaner pe linia de producție pentru urmărirea și urmărirea de la capăt la capăt, precum și în întreaga fabrică și depozit.
Ultra-rezistent—cel mai indestructibil design din clasa sa
Pregătit pentru cele mai dure medii din lume, DS3600-DPA are cele mai înalte specificații de cădere, răsturnare și etanșare din clasa sa. Poate supraviețui căderilor de 10 ft./3 m pe beton și 7.500 de căderi.
Cu etanșare dublă IP65/IP68, DS3600-DPA este rezistent la praf, poate face față forței jetului de apă și poate fi complet scufundat în apă. Construit pentru a rezista la căldură, frig și umiditate extreme, DS3600-DPA poate fi folosit oriunde – în interior, în aer liber și chiar în congelator.¹
Suport ultra-rezistent și contacte de încărcare concepute pentru a dura
DS3600-DPA este primul scaner din clasa sa care oferă un suport cu etanșare IP65. Contactele sale de încărcare industrială rezistă la 250.000 de inserții. Iar tehnologia exclusivă Connect+ Contact de la Zebra asigură o încărcare fiabilă, fără coroziune pe toată durata de viață a scanerului.
Sistem avansat de iluminare
Iluminarea avansată oferă efectele multiple de iluminare necesare pentru a capta urme pe orice tip de suprafață, inclusiv semne reflectorizante, neregulate și curbe, precum și semne de contrast scăzut și ridicat. Difuzorul încorporat oferă lumina indirectă necesară pentru a capta semnele imprimate pe suprafețe foarte strălucitoare și reflectorizante.
Designul proprietar al difuzorului direcționează, de asemenea, iluminarea suplimentară către marginile codurilor de bare marcate pe o suprafață curbată, îmbunătățind imaginea pentru o decodificare mai ușoară. În cele din urmă, un mod de lumină directă cu privirea oferă lumina strălucitoare necesară pentru a citi cu succes codurile de bare cu contrast redus marcate pe orice tip de suprafață, inclusiv materialele lustruite provocatoare.
Unde poți folosi cititoarele Zebra DS3600-DPA – Piețe și aplicații
Seria de scanere ultra-rezistente Zebra 3600
Această familie de scanere oferă un model care să răspundă practic oricărei nevoi în depozitare și producție
- LI3600-SR: Captură standard de coduri de bare 1D
- LI3600-ER: Captură cu cod de bare 1D cu gamă extinsă
- DS3600-SR: Scanare în intervalul standard de coduri de bare 1D și 2D
- DS3600-HP: scanerul de înaltă performanță captează coduri de bare 1D/2D pe distanțe mai lungi, plus OCR, fotografii și documente
- DS3600-HD: Captează coduri de bare 1D/2D de înaltă densitate
- DS3600-DP: Captură de marcaje directe ale părților (DPM)
- DS3600-ER: Captură de cod de bare 1D/2D cu gamă extinsă
- DS3600-DPA: optimizat pentru a citi marcajele directe ale părților (DPM) și codurile de bare 1D largi
- DS3600-KD: Versatilitatea unei tastaturi și a unui afișaj color
- 123Scan Utility Support
- Suport avansat pentru formatarea datelor
- Actualizare Zebra Evolution
- Utilitar Scan-To-Connect pentru Windows
- Utilitar de actualizare a scanerului pentru Windows 10 (32 și 64 de biți)
- Aplicația de control al scanerului
- Serviciu de gestionare a scanerelor pentru Windows
- Utilitar Scan-To-Connect pentru Android
- Wireless Bluetooth Wedge pentru Windows
- Ghidul programatorului SSI fără firMN001667A02EN Rev. ADescărcați 1 MB
- Ghid de pornire rapidă DS3608MN002257A02 Rev. ADescărcați 8 MB
- Ghid de pornire rapidă DS3678 (ro)MN002648A03EN Rev. ADescărcați 3 MB
- Ghid de referință pentru produs DS36X8 (RO)MN-002689-13EN Rev. ADescărcați 12 MB
- EA3600 Network Connect for Automation Adaptor Industrial Ethernet (ro)MN-003001-05 Rev. ADescărcați 5 MB
- Ghid de referință rapidă pentru FLB3678 (ro)MN002336A03 Rev. ADescărcați 1 MB
- Șablon placă de montare pentru stivuitor în englezăMN-002769-01, rev. ADescărcați 965 KB
- Ghidul utilizatorului pentru formatarea datelor multicod și simbolul preferatMN-002895-02 Rev. ADescărcați 3 MB
- SAC3600-4001CR Ghid rapid de referință pentru încărcător de rezervă cu patru sloturi (ro)MN002652A03 Rev. ADescărcați 1 MB
- Ghid pentru programator cu interfață serială simplă (ro)72E-40451-04EN Rev. ADescărcați 1 MB
- Ghid de referință rapid pentru suportul scanerului industrial STB3678 (ro)MN002334A03 Rev. ADescărcați 1 MB
- Ghid pentru dezvoltatori Zebra Scanner SDK pentru Android (ro)MN002223A06 Rev. ADescărcați 2 MB
- Ghid avansat al programatorului pentru formatarea datelor72E-69680-08 Rev. ADescărcați 1 MB
DS3600-DPA—RAȚIONALIZAȚI TRASABILITATEA PRODUSULUI END-TO-END ÎN PRODUCȚIA INDUSTRIALĂ CU SCANERUL ULTRA-REZISTENT CARE REDEFINEȘTE FIABILITATEA ȘI VERSATILITATEA.
Pentru mai multe informații, vizitați: DS3600-DPA
Conectați-vă la rețeaua Ethernet industrială fără cutii de conversie de la terți
Network Connect for Automation de la Zebra oferă o conexiune perfectă între scanerele DS3600-DPA și rețeaua Industrial Ethernet a unui producător, fără a fi nevoie de echipamente de conversie de la terți. Soluția acceptă o gamă largă de furnizori de controlere logice programabile (PLC), inclusiv suport pentru EtherNet/IP pentru Rockwell Automation, PROFINET pentru Siemens, precum și Modbus TCP și TCP/IP standard. Prin eficientizarea conexiunii dintre scanere și PLC, Network Connect elimină punctele de vulnerabilitate, îmbunătățește securitatea și reduce complexitatea.
Capturați cu ușurință datele de etichetă pentru o mai bună gestionare a inventarului
Cu Label Parse+, DS3600-DPA poate captura și analiza instantaneu datele codurilor de bare ale etichetei GS1 pe articole, permițând lucrătorilor să capteze cu ușurință o mulțime de date, inclusiv datele de expirare și numărul lotului/locația de fabricație.
Citiți până la 20 de coduri de bare cu o singură apăsare a declanșatorului de scanare
Cu Multi-Code Data Formatting (MDF), DS3600-DPA poate captura mai multe coduri de bare cu o singură scanare și poate transmite doar codurile de bare de care aveți nevoie, în ordinea la care se așteaptă aplicația dvs.
Procesare mai rapidă a listelor de alegere
Utilizatorii pot selecta și captura cu ușurință un cod de bare individual din orice listă de alegere.
Moduri flexibile de feedback
Amestecați și potriviți modurile de feedback care se potrivesc cel mai bine mediului dvs. – vibrații, LED-uri învecinate care sunt ușor de văzut din orice poziție, un semnal sonor și indicatorul de decodare directă Zebra care proiectează iluminarea codului de bare capturat.
TEHNOLOGIE SUPERIOARĂ FĂRĂ FIR
Peste 100.000 de scanări cu o singură încărcare
Bateria PowerPrecision+ oferă cea mai bună putere și gestionare a bateriei. Obțineți mai mult de trei ori mai multă cantitate de scanări per încărcare decât cu modelele competitive din această clasă de produse, astfel încât lucrătorii pot scana mai multe articole pe o perioadă mai lungă de timp.
De asemenea, aveți vizibilitate asupra unei multitudini de date legate de starea bateriei, inclusiv ciclurile de încărcare consumate, starea curentă a bateriei și un contor de stare de sănătate, care identifică dacă bateriile sunt sănătoase și țin o încărcare completă sau gata de pensionare.
Starea bateriei și Bluetooth® O scurtă privire
Primul „indicator de încărcare” a bateriei din clasa sa și LED-ul de stare Bluetooth facilitează monitorizarea puterii bateriei, precum și a conectivității Bluetooth.
Schimbați fluxurile de lucru într-un instant cu AutoConfig
Deoarece setările scanerului sunt stocate în baza suportului, pur și simplu asociați DS3600-DPA cu o altă bază pentru a o configura automat pentru o nouă aplicație gazdă. De exemplu, puteți lua un scaner de la linia de producție și îl puteți utiliza pentru expediere fără a modifica manual setările.
Urmăriți scanerele dvs. și preveniți întreruperile fluxului de lucru
Cu Virtual Tether, nu va trebui să vă faceți griji că un lucrător din depozit ar lăsa un scaner în urmă pe un palet. Atât scanerul, cât și suportul vor avertiza utilizatorii când un scaner este scos dincolo de raza sa Bluetooth sau lăsat în afara suportului pentru o perioadă de timp predefinită.
Eliminați interferența Bluetooth cu modul Wi-Fi Friendly
Modul Wi-Fi Friendly exclusiv de la Zebra elimină interferențele wireless pe care dispozitivele Bluetooth le pot crea în mediul dumneavoastră Wi-Fi.
GESTIONABILITATE DE NEEGALAT
Identificați și corectați codurile de bare cu probleme cu ScanSpeed
Numai de la Zebra, ScanSpeed
Instrumente fără costuri pentru a satisface nevoile dvs. de management
Cu 123Scan, puteți crea cu ușurință coduri de bare de configurare pentru a programa scanere. Dacă aparatele dvs. de imagine se află în mai multe locații din țară sau din întreaga lume, cu Scanner Management Service (SMS), puteți configura și actualiza firmware-ul pentru orice dispozitiv DS3600-DPA care este conectat la gazdă – nu este nevoie de acțiuni de depozit sau de utilizator. necesar.
Informații de până la minut asupra fiecărui aspect al scanerelor dvs
Capacitățile de diagnosticare de la distanță ale agentului de logare automatizează înregistrarea informațiilor despre activele scanerului, starea și statisticile, setările de configurare și datele codurilor de bare, oferindu-vă informațiile necesare pentru verificarea evenimentelor, trasabilitatea blockchain, generarea ROI a site-ului pilot, depanarea și analiza predictivă a tendințelor la nivelul întregii flote.
SPECIFICAȚII
Caracteristici fizice
| Dimensiuni | Cu cablu: 7,3 in. H x 3,0 in. L x 5,2 in. L 18,5 cm H x 7,7 cm L x 13,2 cm L Fără fir: 7,3 in. H x 3,0 in. L x 5,6 in. L 18,5 cm H x 7,7 cm L x 14,3 cm D |
| Greutate | Cu cablu: 10,72 oz./304 g Fără fir: 14,18 oz./402 g |
| Gama de tensiune de intrare | Gazdă alimentată: 4,5 VDC min., 5,5 VDC max. Alimentare externă: 11,4 VDC min., 12,6 VDC max. |
| Curent de funcționare | DS3608-DPA (cu cablu): 360 mA (RMS tipic) |
| Curent de așteptare | DS3608-DPA (cu cablu): 100 mA (RMS tipic) |
| Culoare | Gri și Negru |
| Interfețe gazdă acceptate | USB, RS232, Keyboard Wedge Industrial Ethernet: EtherNet/IP, Profinet, Modbus TCP și Std TCP/IP |
| Baterie | Baterie reîncărcabilă Li-Ion PowerPrecision+ de 3100 mAh |
| Indicatori de utilizator | Indicator de decodare directă; LED-uri; semnal sonor; vibratie |
Caracteristici de performanta
| Scanări la încărcare completă | 100.000+ |
| Captură de imagine | De bază |
| Iluminare | Direct: Două (2) LED-uri cu lumină albă caldă; Difuz: inel de LED-uri roșii de 634 nm |
| A place | Laser de 655 nm |
| Câmpul vizual al imaginii | Orizontală: 46°, Verticală: 30° |
| Senzor de imagine | 1.280 x 960 pixeli |
| Contrast minim de imprimare | Diferență de reflexie minimă de 15%. |
| Înclinare/Inclinare/Rotuire | Înclinare: ± 60° Înclinare: ± 60° Roll: ± 360° |
Capabilitati de decodare 2
| 1D | Cod 39, Cod 128, Cod 93, Codabar/NW7, Cod 11, MSI Plessey, UPC/EAN, I 2 din 5, Coreeană 3 din 5, GS1 DataBar, Baza 32 (Italian Pharma) |
| 2d | PDF417, Micro PDF417, Coduri compozite, TLC-39, Aztec, DataMatrix, MaxiCode, Cod QR, Micro QR, Chinese Sensible (Han Xin), Coduri poștale |
| Suport IUID | Acceptă analiza IUID, capacitatea de a citi și separa câmpurile IUID în funcție de cerințele aplicației |
Mediul utilizatorului
| Temp. de operare | Cu cablu: -22° F până la 122° F/-30° C până la 50° C Fără fir: -4° F până la 122° F/-20° C până la 50° C |
| Temp. stocare | -40° F până la 158° F/-40° C până la 70° C |
| Umiditate | 5% până la 95% fără condensare |
| Specificațiiie de drop | DS36X8: Rezistă la mai multe căderi de 10,0 ft/3,0 m pe beton la temperatura camerei DS3678: Rezistă la mai multe cădere de 8,0 ft/2,4 m pe beton la -20 ° C până la 50 ° C DS3608: Rezistă la mai multe cădere de 8,0 ft/2,4 m pe beton la – 30°C până la 50°C |
| Specificațiiie Tumble | 7500 trăsături de 3,3 ft./1,0 m |
| Sigila | Scaner: IP65 și IP68 conform specificațiilor de etanșare IEC aplicabile Leagăn FLB: IP65 |
| ESD | Conform EN61000-4-2, ±20 KV de descărcare în aer, ±10 KV de descărcare directă, ±10 KV de descărcare indirectă |
| Imunitate la lumină ambientală | 0 până la 10.037 lumânări pentru picioare/0 până la 108.000 lux (lumina directă a soarelui) |
Utilitati si intretinere
| 123Scanare | Programează parametrii scanerului, actualizează firmware-ul, furnizează date scanate de coduri de bare și tipărește rapoarte. |
| Scanner SDK | Generează o aplicație de scanare completă, inclusiv documentație, drivere, utilitare de testare și exemplu de cod sursă. |
| Serviciu de gestionare a scanerelor (SMS) | Gestionează de la distanță scanerul Zebra și solicită informații despre activele acestuia. |
| Conectare la rețea | Conectează perfect scanerele din seria 3600 direct la rețeaua Ethernet industrială, fără echipamente de conversie suplimentare. |
Conectivitate wireless
| Radio Bluetooth | Bluetooth clasa 1, versiunea 4.0 (LE), port serial (SPP) și profiluri HID |
| Rata de date | 3 Mbit/s (2,1 Mbit/s) pentru Bluetooth clasic 1 Mbit/s (0,27 Mbit/s) pentru energie redusă |
| Raza radio | Linie de vedere directă în aer liber: Clasa 1: Minim 300 ft. (100,0 m); Clasa 2: minim 30 ft. (10,0 m) |
de reglementare
| De mediu | RoHS EN 50581: 2012 |
| Siguranta electrica | Siguranță UE: EN 60950-1: 2006 + A11: 2009 + A1: 2010 + A12: 2011 + AC 2011 + A2: 2013; Siguranță internațională: IEC 60950-1: 2005 + A1: 2009 + A2: 2013 SUA/Canada Siguranță: UL 60950-1, ediția a doua, CAN/CSA-C22.2 nr. 60950-1-07 |
| Siguranță laser/LED | LED cu grup de risc scutit conform IEC/EN 62471 (Ed 1) Laser Clasa 2 conform IEC/EN 60825-1 (Ed 3) Conform cu 21CFR1040.10 |
| EMI/RFI | Emisii IT: EN 55022: 2010/AC: 2011 (Clasa B); Imunitate IT: EN 55024: 2010; Industria grea: EN 61000-6-2: 2005/AC:2005; Emisii de curent armonic: EN 61000-3-2: 2006 + A1: 2009 + A2: 2009 (Clasa B); Fluctuația tensiunii și pâlpâirea: EN 61000-3-3: 2013; Echipamente electrice medicale: EN 60601-1-2: 2007/AC: 2010, IEC 60601-1-2: 2007 (Modificat); Dispozitive de radiofrecvență: 47 CFR Partea 15, Subpartea B, Clasa B Aparatură digitală: ICES-003 Ediția 5, Clasa B |
Intervalele de decodificare (tipic) 3
| Simbologie/Rezoluție | Aproape de departe |
| Cod 39: 3,0 mil | 0,5-4,7 in./1,3-11,9 cm |
| Cod 39: 5,0 mil | 0,2-5,6 in./0,5-14,2 cm |
| PDF417: 6,6 mil | 0,1-4,0 in./0,3-10,2 cm |
| Datamatrix: 5,0 mil | 1,2-2,9 in./3,0-7,4 cm |
| Datamatrix: 10,0 mil | 0,1-4,9 in./0,3-12,5 cm |
| QR: 10,0 mil | 0,1-4,8 in./0,3-12,2 cm |
| 100% UPC: 13,0 mil | ⁴1,0-5,8 in./⁴2,5-14,7 cm |
| C128: 15,0 mii | ⁴3,3-10,0 in./⁴8,4-25,4 cm |
EA3600 Network Connect Industrial Ethernet
| Protocoale de rețea acceptate | Ethernet/IP, Profinet, Modbus TCP, TCP/IP |
| Certificare | ODVA EtherNet/IP, PROFIBUS |
| Standarde | Respectă standardul IEEE 802.3af |
| Putere | 12 VDC sau 24 VDC, 1 amperi |
| Indicatoare LED | LED1 pentru alimentare: LED bicolor verde/galben; Verde: unitate alimentată și OK; galben: în bootloader- ul LED2 pentru starea conexiunii: LED-ul galben intermitent controlat de PHY care indică traficul Ethernet |
| Montare | Suporturi șină DIN; montabil atât pe șine DIN late (120 mm) cât și subțiri (35 mm). |
| Dezvoltare de aplicații pentru clienți Ethernet industrial | Fișiere de definiție a dispozitivului (Profinet și EtherNet/IP): fișier EDS; fișier GSD; un singur exemplu de aplicație care poate comuta între cele trei moduri de scanare pentru TIA (Totally Integrated Automation) v13 sau o versiune ulterioară, Pasul 7 v 5.5, Blocul funcțional (FB) Logix Studio 5000 v24 pentru IDE-uri Siemens: TIA, Pasul 7 v5.5 (Pasul) 7 v5.5 FB ar trebui să preia adrese IO în formă INT) Rutină pentru Rockwell IDE |
garanție
| Sub rezerva termenilor declarației de garanție hardware a Zebra, DS3608-DPA/DS3678-DPA este garantat împotriva defectelor de manoperă și materiale pentru o perioadă de: Scaner și suport: treizeci și șase (36) luni, Baterie: douăsprezece (12) luni de la data expedierii. |
Servicii recomandate
| Zebra OneCare™ Select; Zebra OneCare Essential |
Note de subsol
| 1. Accesoriiu pentru suportul scanerului încălzit recomandat pentru a reduce condensul pe exteriorul ferestrei de scanare atunci când intrați și ieșiți din congelatoare. 2. Consultați Ghidul de referință al produsului pentru lista completă a simbolurilor. Specificațiiiile pot fi modificate fără notificare. 3. Rezoluția de imprimare, contrastul și lumina ambientală depind. 4. Lățimea FOV/cod de bare limitată; Intervalele de decodare măsurate cu modul DPM OFF, coduri de bare din hârtie fotografică, în condiții de lumină ambientală de 30fcd. |
