HERMES Q Imprimarea etichetelor și aplicarea lor automată pe liniile de producție
Căutați o modalitate de a vă simplifica procesul de etichetare și de a îmbunătăți eficiența? Nu căutați mai departe decât sistemele de imprimare și aplicare HERMES Q! Aceste mașini inovatoare revoluționează procesul de etichetare prin precizia și viteza lor. Citiți mai departe pentru a afla mai multe despre modul în care HERMES Q vă poate transforma procesul de etichetare. Cu tehnologia sa avansată, HERMES Q poate aplica etichete pe produse rapid și precis, făcându-l soluția perfectă pentru producătorii și distribuitorii care trebuie să eticheteze produsele rapid și precis.
Tehnologia inovatoare a lui HERMES Q facilitează, de asemenea, aplicarea etichetelor pe produse de diferite forme și dimensiuni. Cu aplicatorul său de precizie, sistemul poate aplica etichete produselor cu curbe, creste și alte nereguli. Aceasta înseamnă că vă puteți eticheta produsele cu încredere, știind că etichetele dvs. vor arăta profesional și precis.
-
25.579,05 lei – 38.431,05 lei TVA InclusPrețuri EURO (fără TVA)Sisteme de imprimare și aplicare HERMES Q Imprimarea etichetelor și aplicarea lor automată pe liniile de producție. HERMES Q2, HERMES Q4 – 300, 600 dpi HERMES Q4.3, HERMES Q6.3 – 200, 300 dpi
Exemple de aplicații
Prezentare generală a sistemului de imprimare de etichete CAB HERMES Q
Cu tehnologia sa avansată și aplicatorul de precizie, HERMES Q poate revoluționa modul în care etichetați produsele. Deci, de ce să așteptați? Pregătește-te să experimentezi beneficiile HERMES Q și să duci procesul de etichetare la nivelul următor!
Cele subțiri
pentru a imprima etichete mici
| 1.1 Sistem de imprimare | HERMES Q2 | |
|---|---|---|
| Rezoluție imprimabilă dpi | 300 | 600 |
| Viteză de imprimare de până la mm/s | 300 | 150 |
| Lățimea de imprimare de până la mm | 56.9 | 54.1 |
| Diametru exterior rola de etichete mm | 205 / 305 | |
| Lățimea etichetei până la mm | 58 | |
Cele universale
Un bestseller industrial, oferind o gamă largă de accesorii
| 1.2 Sistem de imprimare | HERMES Q4.3 | HERMES Q4 | ||
|---|---|---|---|---|
| Rezoluție imprimabilă dpi | 200 | 300 | 300 | 600 |
| Viteză de imprimare de până la mm/s | 300 | 300 | 300 | 150 |
| Lățimea de imprimare de până la mm | 104 | 108.4 | 105.7 | 105.7 |
| Diametru exterior rola de etichete mm | 205 / 305 | |||
| Lățimea etichetei până la mm | 114 | |||
Cele late
pentru a imprima etichete Odette, UCC și GS1 în aplicații de logistică
| 1.3 Sistem de imprimare | HERMES Q6.3 | |
|---|---|---|
| Rezoluție imprimabilă dpi | 200 | 300 |
| Viteză de imprimare de până la mm/s | 250 | 250 |
| Lățimea de imprimare de până la mm | 168 | 162.6 |
| Diametru exterior rola de etichete mm | 205 / 305 | |
| Lățimea etichetei până la mm | 174 | |
Video CAB HERMES Q
Tutoriale Video CAB HERMES Q
1. Curățarea capului de imprimare 2. Curățarea rolei de imprimare 3. Încărcare etichete 4. Reglare barieră luminoasă 5. Încărcare ribon 6. Reglare sistem de presiune
Firmware
- cabFirmwareUpdater
Windows 32 & 64 bit (starting from Vista) ZIP – 16.54 MB 3.11.0.006/12/2022 - Firmware X4
Firmware SQUIX | EOS2 | EOS5 | MACH 4S | XD Q | HERMES Q | PX Q | AXON ZIP – 50.00 MB 5.42.501/03/2023 - Release Notes Firmware X4
TXT – 78 KB 5.00 – 5.42.501/03/2023
Periferia firmware-ului
Drivere
- cab Linux Armv7 – 32 Bit Driver
CUPS Linux Armv7 32bit Driver RPi 2/3/4 (min. CUPS 1.2) - cab Linux Armv8(aarch64) – 64 Bit Driver
CUPS Linux Armv8 64 Bit Driver RPi 3/4 (min. CUPS 1.2) - cab Linux x86 – 32 Bit Driver
CUPS Linux Intel 32bit Driver (min. CUPS 1.2) - cab Linux x86 – 64 Bit Driver
CUPS Linux Intel/AMD 64bit Driver (min. CUPS 1.2) - cab MAC OS Driver
Apple® Mac OS 10.15 – 13.0 - cab MAC OS X Driver
Apple® Mac OS X 10.6 – 10.14 - cab Windows Driver NEW
Windows 10, Windows 11, Windows Server 2016, Windows Server 2019, Windows Server 2022 – 64Bit - cab Windows Driver ARCHIV
Vista, Windows 7, Windows 8, Windows 8.1, Windows 10, Windows Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019 – 32/64 Bit CERTIFIED
Software
- cablabel S3 Demo (Free)
Windows Vista, 7, 8, 10, Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019 ZIP – 51.42 MB 1.4.0.517/02/2023 - cablabel S3 Lite (Free)
Windows Vista, 7, 8, 10, 11, Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019, 2022 ZIP – 67.32 MB 1.4.0.517/02/2023 - cablabel S3 Print
Windows Vista, 7, 8, 10, 11, Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019, 2022 ZIP – 57.10 MB 1.4.0.517/02/2023 - cablabel S3 Pro
Windows Vista, 7, 8, 10, 11, Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019, 2022 ZIP – 67.75 MB 1.4.0.5 21/02/2023
Cataloag
Instrucțiuni de asamblare
Descriere de interfață
Manual de configurare
- Configuration manual cab Label Printers
from SN 14089
Programare
| PLC Programmer’s Guide HERMES Q, SQUIX, XD Q, PX Q with label layouts and programming examples | ZIP – 16.17 MB | 06/2020 | 02/02/2023 | English |
| Brief introduction to cab printer programming | PDF – 7.47 MB | 04/2022 | 02/02/2023 | English |
| cabPROTECT – Data security in label printing | PDF – 1.53 MB | 05/2021 | 02/02/2023 | English |
| Networked labeling with OPC UA cab and the Smart Factory | PDF – 1.12 MB | 03/2019 | 02/02/2023 | English |
| Programming Manual abc Basic Compiler for cab printers | PDF – 1.98 MB | 02/2023 | 08/03/2023 | English |
| Programming Manual JScript X4 for SQUIX, MACH 4S, EOS2, EOS5, HERMES Q | PDF – 10.26 MB | 9.4 – 5.33 | 01/03/2023 | English |
| ZPL Emulation with cab printers | PDF – 462 KB | 06/2021 | 01/03/2023 | English |
Manual de service
Piese de schimb
Scheme de căi de alimentare
| Feed Path Scheme HERMES QL-2 The several layers of the PDF may be activated selectively before printing. That allows to adapt the schemes to the application. | PDF – 65 KB | 07/2019 | 08/02/2023 | English |
| Feed Path Scheme HERMES QL-3 The several layers of the PDF may be activated selectively before printing. That allows to adapt the schemes to the application. | PDF – 64 KB | 07/2019 | 08/02/2023 | English |
| Feed Path Scheme HERMES QR-2 The several layers of the PDF may be activated selectively before printing. That allows to adapt the schemes to the application. | PDF – 56 KB | 07/2019 | 08/02/2023 | English |
| Feed Path Scheme HERMES QR-3 The several layers of the PDF may be activated selectively before printing. That allows to adapt the schemes to the application. | PDF – 54 KB | 07/2019 | 08/02/2023 | English |
Manuale Accesoriii
| Bracket – Assembly Instructions | PDF – 105 KB | 08/2019 | 08/12/2020 | English |
| Spacers – Assembly Instructions | PDF – 449 KB | 06/2021 | 08/02/2023 | English |
| Compressed Air Regulation Unit – Assembly Instructions | PDF – 306 KB | 11/2020 | 08/02/2023 | English |
| Compressed Air Regulation Unit with Shut-off Valve – Assembly Instructions | PDF – 323 KB | 08/2019 | 08/02/2023 | English |
| Label File Selection Box – Input Output Box – Assembly Instructions | PDF – 327 KB | 05/2022 | 02/02/2023 | English |
| External Operation Panel – Assembly Instructions | PDF – 275 KB | 05/2022 | 02/02/2023 | English |
| Product Sensor I/O – Mounting Instructions | PDF – 120 KB | 08/2019 | 08/12/2020 | English |
| 2-Port Ethernet Switch – Assembly Instructions | PDF – 162 KB | 09/2019 | 08/02/2023 | English |
| Warning Light – Assembly Instructions | PDF – 303 KB | 06/2020 | 08/02/2023 | English |
| Cover – Assembly Instructions | PDF – 166 KB | 08/2020 | 08/02/2023 | English |
Declarații de conformitate UE – Accesoriii
| EU Declaration of Conformity CC200-HQ | PDF – 71 KB | 11/2022 | 17/11/2022 | English |
| Label File Selection Box – I/O Box – EU Declaration of Conformity | PDF – 30 KB | 07/2019 | 02/02/2023 | English |
| External Operation Panel – EU Declaration of Conformity | PDF – 30 KB | 07/2019 | 02/02/2023 | English |
| 2-Port Ethernet Switch – EU Declaration of Conformity | PDF – 30 KB | 09/2019 | 08/12/2020 | English |
| Warning Light – EU Declaration of Conformity | PDF – 98 KB | 06/2020 | 08/12/2020 | English |
| Present Sensor PS 4/900 HQ 4L EU Declaration of Conformity | PDF – 71 KB | 09/2022 | 30/09/2022 | English |
Studii de caz
Fișe cu date de securitate
CAB HERMES Q -Sisteme autoamte de imprimare și aplicare etichete
ALEGE MODELUL POTRIVIT: HERMES Q

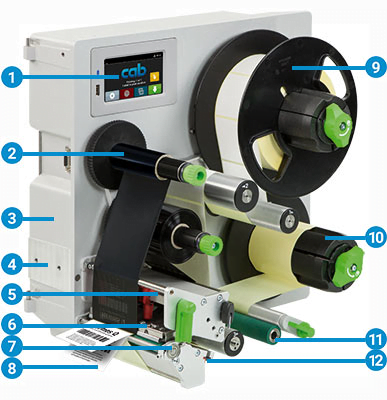

Hermes Q în detaliu
- Panou de operare
Sunt afișate simboluri care se explică de la sine. Dispozitivul poate fi astfel operat intuitiv, iar setările pot fi configurate cu ușurință. - Suport panglică
Pe baza axelor de strângere din trei părți, panglicile pot fi înlocuite ușor și rapid. - Șasiu metalic robust
Este realizat din aluminiu turnat. Toate piesele sunt asamblate la el. - Aplicator
Este asamblat pe știfturi de balamale. Poate fi pivotat în caz de întreținere sau dacă materialele trebuie înlocuite. - Pistoane de presare
Unul este fixat lângă peretele șasiului. Al doilea este împins la marginea etichetei, atât cât este necesar pentru a evoca o imagine bună de imprimare. - Capete de imprimare
Unitățile de aceeași lățime sunt interschimbabile. Înlocuirea necesită doar câțiva pași. - Rolă de imprimare
Poate fi scos/introdus rapid in cazuri de curatare sau uzura. - Unitate de dezlipire
Pivotarea îmbunătățește aplicarea etichetelor pe pachete. - Desfășurator de etichete
Un braț oscilant și o frână integrată permit desfășurarea etichetelor cu o forță constantă. - Rebobinator liner
După distribuirea tuturor etichetelor, întreaga bandă de căptușeală este rebobinată. Pe baza unei axe de strângere din trei părți, benzile de căptușeală pot fi introduse și îndepărtate cu ușurință. - Sistem de tragere
O bandă de căptușeală este prinsă între o rolă de tragere și o rolă de prindere. Etichetele sunt distribuite folosind alimentarea sincronă cu rola de imprimare. - Senzor de etichetă
Amprenta este fixată exact la fața locului pe o etichetă, iar sfârșitul materialelor este detectat de un senzor transmisiv sau reflectorizant.
Impresie exactă
Cu cât o etichetă este mai mică, cu atât sunt mai mari cerințele privind acuratețea unei amprente. Offset-ul de imprimare poate fi redus cu ± 0,2 mm folosind corecția reglabilă a alunecării.
Capete de imprimare
Unitățile de aceeași lățime sunt interschimbabile. Acestea sunt detectate de CPU automat și calibrate. Distanța de imprimare până la marginea de localizare poate fi ajustată.
Datele majore precum performanța operațională, temperatura maximă de funcționare și energia termică sunt înregistrate pe capul de imprimare. Datele pot fi citite din fabrică.
Capete de imprimare furnizate pentru HERMES Q2, HERMES Q4 – 300, 600 dpi
- imagini de imprimare cu margini ascuțite
- de exemplu. atunci când tipăriți fonturi mici și grafice pe plăcuțe
- de exemplu. atunci când imprimarea pe materiale necesită nevoi mari de energie
Capete de imprimare furnizate pentru HERMES Q4.3, HERMES Q6.3 – 200, 300 dpi
persistent; la etichetarea în setări brute și metoda directă termică

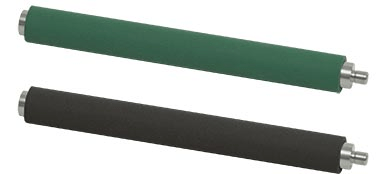

Doua tipuri de materiale:
- Role de imprimare DR
oferind o acoperire din cauciuc sintetic
Acestea permit imprimarea foarte precisă și sunt furnizate implicit. - Role de imprimare DRS
oferind un strat de silicon
Durata de viață a produsului este foarte lungă, luând în considerare un offset de imprimare mai mare.

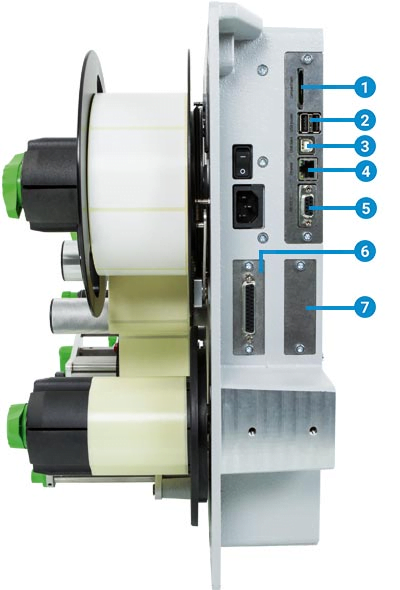

Interfețe
- Slot pentru a introduce un card de memorie SD
- 2 host USB pentru a conecta o cheie de service, un stick de memorie USB, tastatură, scaner de coduri de bare, adaptor USB Bluetooth, stick USB WLAN, lumină de avertizare, un panou de operare extern
- USB 2.0 Hi-Speed pentru conectarea la PC
- Ethernet 10/100 Mbit/s
- RS232C 1.200 până la 230.400 baud / 8 biți
- Interfață digitală I/O; Conector priză SUB-D, 25 pini conform IEC/EN 61131-2, tipuri 1+3
Toate intrările și ieșirile sunt izolate galvanic și protejate de polaritate inversă. În plus, ieșirile sunt rezistente la scurtcircuit.
Intrări PNP
- Începeți să imprimați sau să etichetați
- Imprimați prima etichetă
- Retipărire
- Ștergeți lucrarea de imprimare
- Eticheta a fost eliminată
- Opriți imprimarea sau etichetarea
- Feed de etichete
- Etichetă rotită cu 90° (a se aplica prin aplicația 4214)
- pauză
- resetare
Ieșiri PNP, NPN
- dispozitivul gata
- Date de tipărire disponibile
- Poziția finală inițială/superioară
- Alimentarea hârtiei ACTIVATĂ
- Etichetă în poziție de transfer
- Aplicarea etichetei/poziția finală inferioară
- Pre-avertisment la un capăt de panglică
- Avertisment prealabil pentru o sfârșit de etichetă web
- Capătul unei panglici și/sau al unei etichete web
- Eroare colectivă
Opțiuni:
7. Switch Ethernet cu 2 porturi 10/100 Mbit/s
Panou de operare
Sunt afișate simboluri care se explică de la sine. Dispozitivul poate fi astfel operat intuitiv, iar setările pot fi configurate cu ușurință.
Afișare peisaj sau portret, în funcție de orientarea ansamblului
Imprimanta rotită la 90°
- LED: Pornire
- Bara de stare: recepția datelor, înregistrarea fluxului de date, pre-avertizare la sfârșitul unei panglici, card de memorie SD / stick de memorie USB conectat, Bluetooth, WLAN, Ethernet, slave USB, oră
- Starea imprimantei: gata, pauză, număr de etichete tipărite într-o lucrare de imprimare, etichetă în poziție de transfer, așteptarea semnalului de pornire extern
- Slot USB pentru a conecta o cheie de serviciu sau un stick de memorie, pentru a transfera date în memoria IFFS
- Operațiuni
Pictograma Imprimare Imprimarea și aplicarea etichetelor în pași individuali
Salt la meniu
Retipăriți Reprintați cea mai recentă etichetă
Întreruperea Întrerupeți și continuați o lucrare de imprimare
Opriți Opriți și ștergeți toate lucrările de imprimare
Feed de etichete

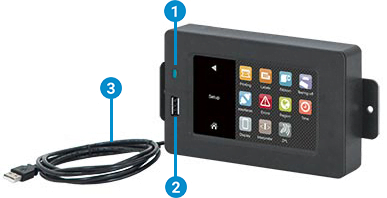

Panou de operare extern
Dacă panoul de operare al unei imprimante nu poate fi accesat, se poate conecta unul extern suplimentar.
Aceeași funcționalitate ca la imprimantă
Mod peisaj sau portret
Operabilitate după cum doriți pe panoul de operare extern sau pe imprimantă
Conectivitate la imprimantă: dispozitiv USB 2.0 Hi-Speed
- LED: Pornire
- Slot USB pentru a conecta o cheie de service sau un stick de memorie, pentru a transfera date în memoria IFFS
- Conectarea cablului USB pentru cabină de alimentare oferă cablurile specificate. Lungimile sunt de la 1,8 m până la 16 m.
Specificațiiii CAB HERMES Q
t tipic
s standard
o opțional
| Tip de imprimantă de etichete | HERMES Q2 | HERMES Q4.3 | HERMES Q4 | HERMES Q6.3 | ||||
|---|---|---|---|---|---|---|---|---|
| Metoda de imprimare Transfer termic | t | t | t | t | t | t | t | t |
| termică directă | – | – | t | t | – | – | t | t |
| Rezoluție imprimabilă dpi | 300 | 600 | 200 | 300 | 300 | 600 | 200 | 300 |
| Viteza de imprimare de până la mm/s | 300 | 150 | 300 | 300 | 300 | 150 | 250 | 250 |
| Lățimea de imprimare de până la mm | 56.9 | 54.1 | 104 | 108.4 | 105.7 | 105.7 | 168 | 162.6 |
| Direcția în care distribuiți etichetele | L = la stânga / R = la dreapta | |||||||
| Distanța de imprimare până la marginea de localizare mm | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| cu salvare automată L/R mm | – | – | 2.2/1.6 | 0/-0.7 | 1/1 | 1/1 | 0.2/0.2 | 2.9/2.9 |
| Materiale | ||||||||
| Etichete | Hârtie, PET, PE, PP, PI, PVC, PU, acrilat, Tyvec | |||||||
| Etichete pe rolă | t | t | t | t | ||||
| pe o bobină | t | – | – | – | ||||
| Lățimea etichetei mm | 4 – 58 | 10 – 114 | 10 – 114 | 46 – 174 | ||||
| Înălțimea de la mm | 3 | 4 | 4 | 6 | ||||
| Grosime până la mm | 0.60 | 0.60 | 0.60 | 0.60 | ||||
| Banda de căptușeală Lățimea dacă se operează o rolă mm | 24 – 62 | 24 – 118 | 24 – 118 | 50 – 178 | ||||
| Lățimea dacă se operează o bobină mm | 10 – 24 | – | 10 – 24 | – | ||||
| Grosime până la mm | 0.16 | 0.16 | 0.16 | 0.16 | ||||
| Desfășurator rolă diametru exterior rolă de până la mm | 205 / 305 | 205 / 305 | 205 / 305 | 205 / 305 | ||||
| diametrul bobinei de până la mm | 205 | – | – | – | ||||
| Diametru miez mm | 76 | |||||||
| Bobinare | exterior sau interior | |||||||
| Rebobinator rulou Diametru exterior de până la mm | 155 / 205 | |||||||
| Diametru miez mm | 76 | |||||||
| Ribon Partea cerneală | exterior sau interior | |||||||
| Diametru rolă de până la mm | 90 | |||||||
| Diametru miez mm | 25.4 | |||||||
| Lungime până la m | 600 | |||||||
| Lățime mm | 25 – 67 | 25 – 114 | 25 – 114 | 50 – 170 | ||||
| Salvare automată a panglicii | – | o | o | o | ||||
| Dimensiunile și greutățile imprimantei | ||||||||
| Lățimea mm | 207 | 260 | 260 | 320 | ||||
| Înălțime diametru rola 205 / 305 mm | 400 / 430 | |||||||
| Diametru rola adancime 205 / 305mm | 400 / 500 | |||||||
| Greutate diametru rola 205 / 305 aprox. kg | 15 / 16 | 16 / 17 | 16 / 17 | 20 | ||||
| Senzor de etichetă care indică pozițiile | ||||||||
| Detectare senzor transmisiv | etichete, semne de perforare sau semne de imprimare, precum și materiale de sfârșit | |||||||
| Senzor reflectorizant pentru detectarea reflexelor inferioare | imprimați semne pe căptușeală netransparentă, precum și materiale care se termină | |||||||
| Distanța senzorului până la marginea de localizare standard mm | 2 – 12 | 2 – 60 | 2 – 60 | 2 – 60 | ||||
| modificat mm | 2 – 26 | |||||||
| Trecere material mm | 2 | |||||||
| Electronică | ||||||||
| Procesor pe 32 de biți MHz | 800 | |||||||
| RAM MB | 256 | |||||||
| Memorie IFFS MB | 50 | |||||||
| Slot pentru introducerea unui card de memorie (SDHC, SDXC) | s | |||||||
| Bateria pentru a afișa data și ora reală | s | |||||||
| Datele (de exemplu, numerotarea de serie) sunt păstrate dacă alimentarea se oprește | s | |||||||
| Interfaces | ||||||||
| RS232C 1.200 până la 230.400 baud / 8 biți | s | |||||||
| USB 2.0 Hi-Speed pentru conectarea la PC | s | |||||||
| Ethernet 10/100 Mbit/s | LPD, RawIP-Printing, SOAP-Webservice, OPC UA, WebDAV, DHCP, HTTP/HTTPS, FTP/FTPS, TIME, NTP, Zeroconf, SNMP, SMTP, VNC | |||||||
| 1 gazdă USB pe panoul de operare pentru | o cheie de service, un stick de memorie USB, un stick USB WLAN, un adaptor USB Bluetooth | |||||||
| 2 host-uri USB pe spatele dispozitivului pentru | o tastatură, scaner de coduri de bare, stick de memorie USB, lampă de avertizare, stick USB WLAN, stick USB WLAN care include o antenă tijă, adaptor USB Bluetooth, un panou de operare extern | |||||||
| USB host 24 VDC, pentru a conecta un dispozitiv periferic | s | |||||||
| Interfață digitală I/O, 10 intrări / 11 ieșiri | s | |||||||
| Switch Ethernet cu 2 porturi 10/100 Mbit/s | o | |||||||
| Date operaționale | ||||||||
| Voltaj | 100-240 VAC, 50/60 Hz, PFC | |||||||
| Consumul de energie | standby <10 W / typical 150 W / up to 300 W | |||||||
| Temperatura / umiditate: Funcționare | 5 – 40°C / 10 – 85% fără condensare | |||||||
| Depozitare | 0 – 60°C / 20 – 85% fără condensare | |||||||
| Transport | – 25 – 60°C / 20 – 85% fără condensare | |||||||
| Aprobări | CE, FCC Class A, ICES-3, cULus, CB, EAC, RCM Mark, CCC, CoC Mexico, BSMI Mark, KC Mark | |||||||
- Limitări pot apărea atunci când se prelucrează etichete mici, materiale subțiri sau materiale care utilizează un adeziv puternic. Aplicațiile critice necesită testare.
- Distanțierele atașate la desfășuratorul de etichete și unitatea care rebobina banda de căptușeală ajută la alimentarea panglicii centrată deasupra etichetelor.
- Panglica trebuie să corespundă cel puțin cu lățimea benzii de căptușeală.
Ai nevoie de ajutor?
Suntem aici pentru a te ajuta! Contactează un expert AutoID pentru a discuta despre produsele și serviciile noastre.
